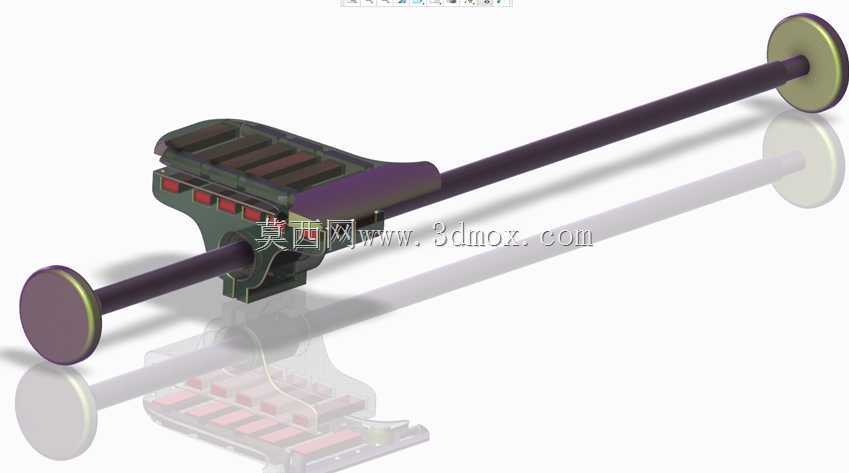

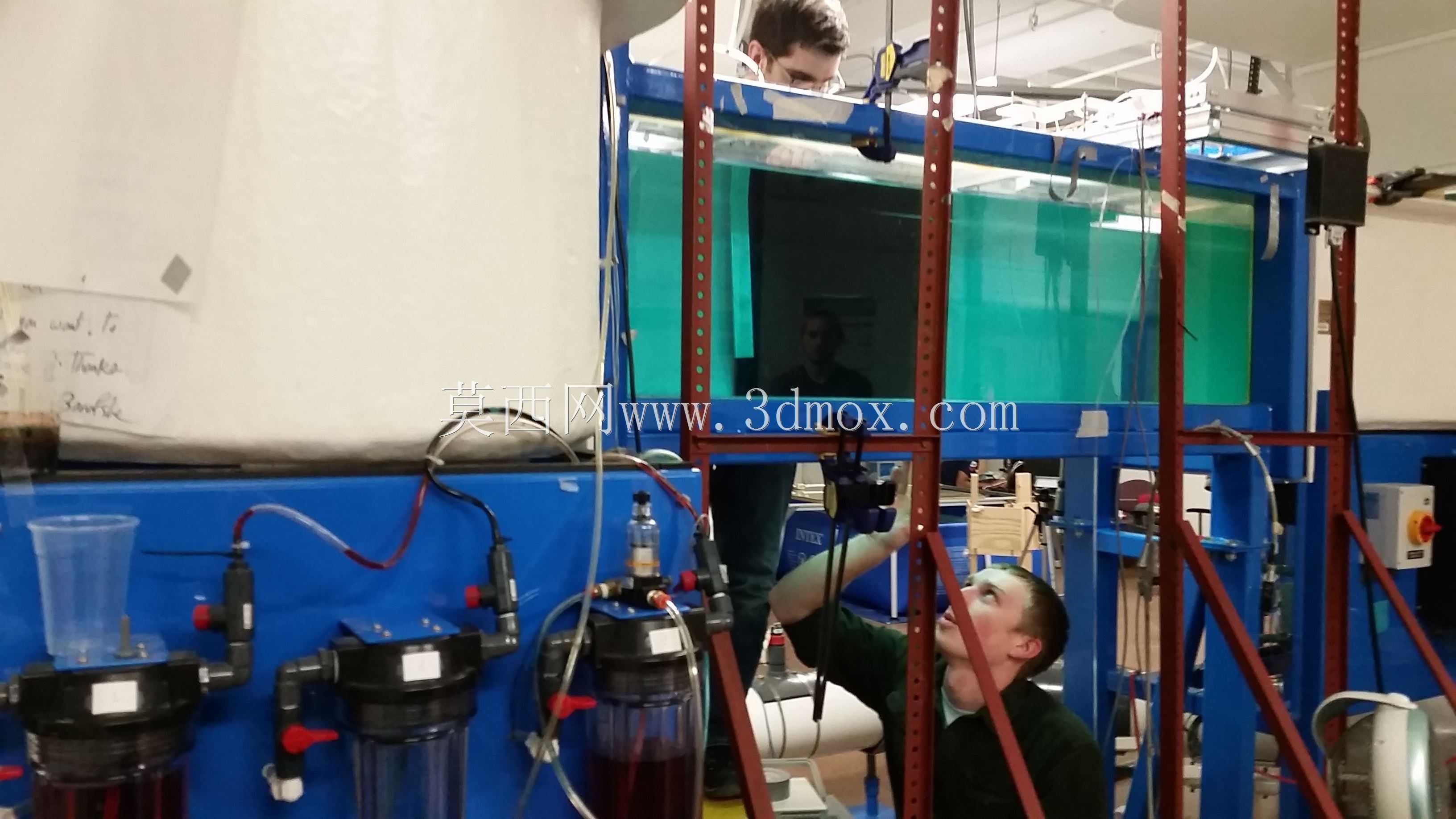

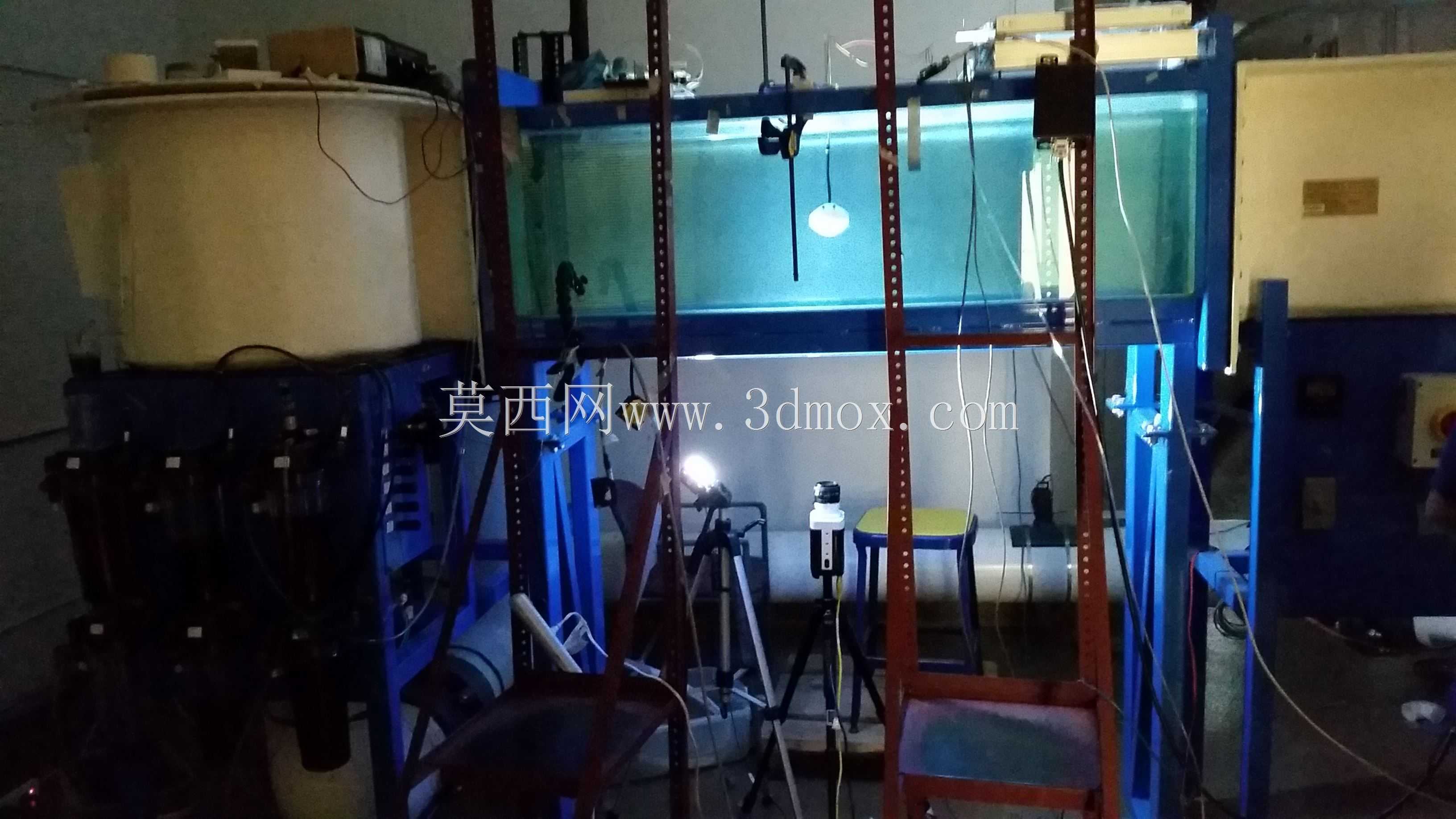

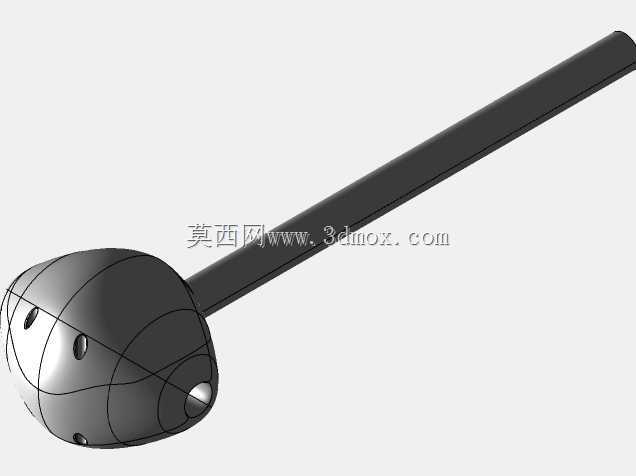

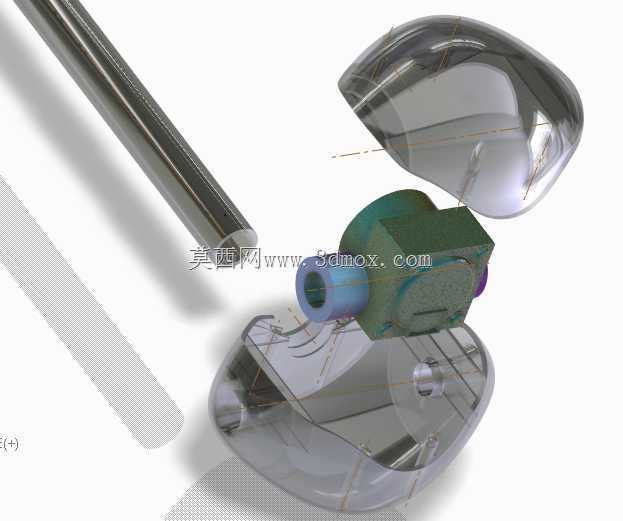

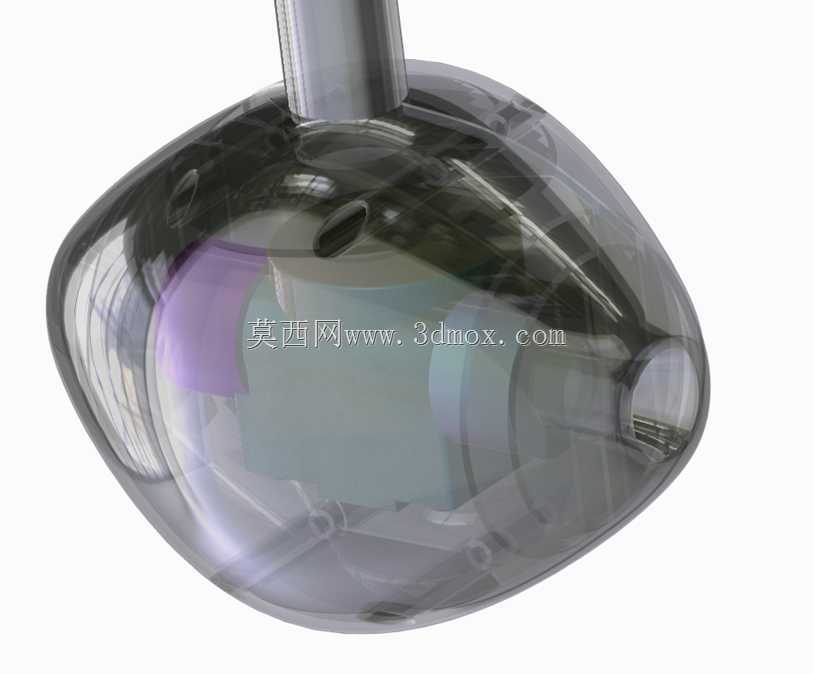

翼型潜水式流量流速测量装置结构

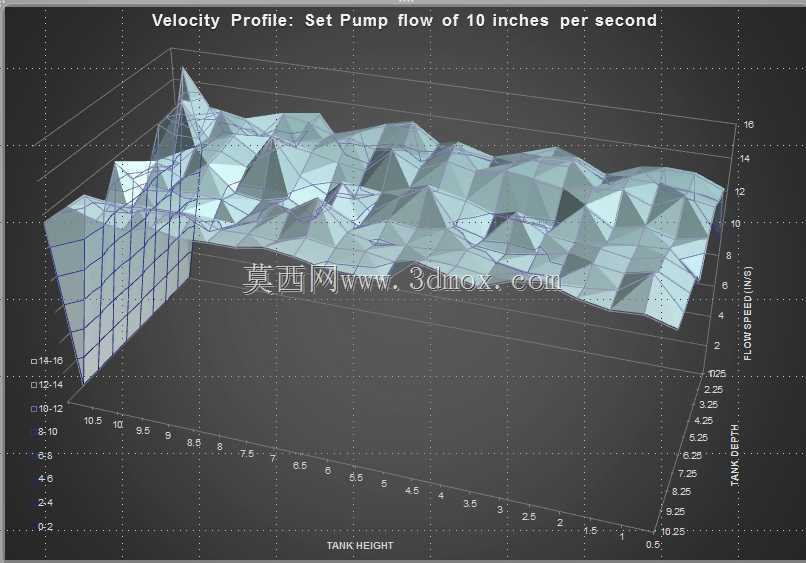

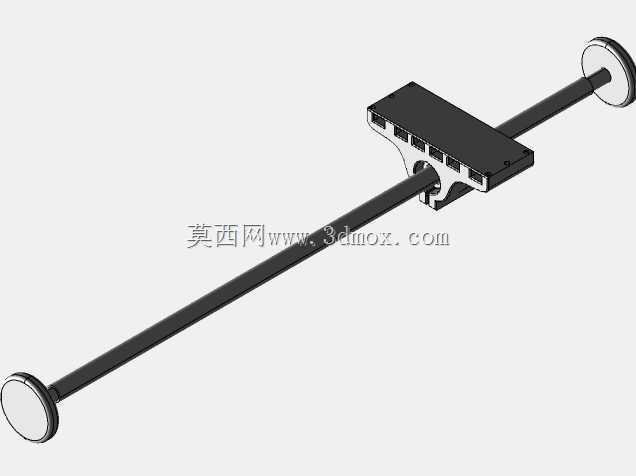

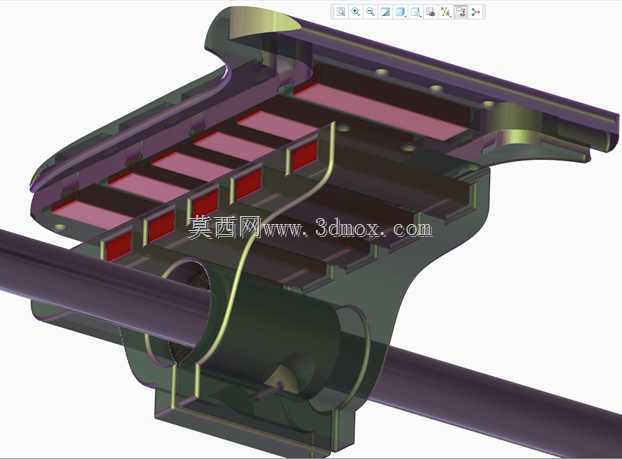

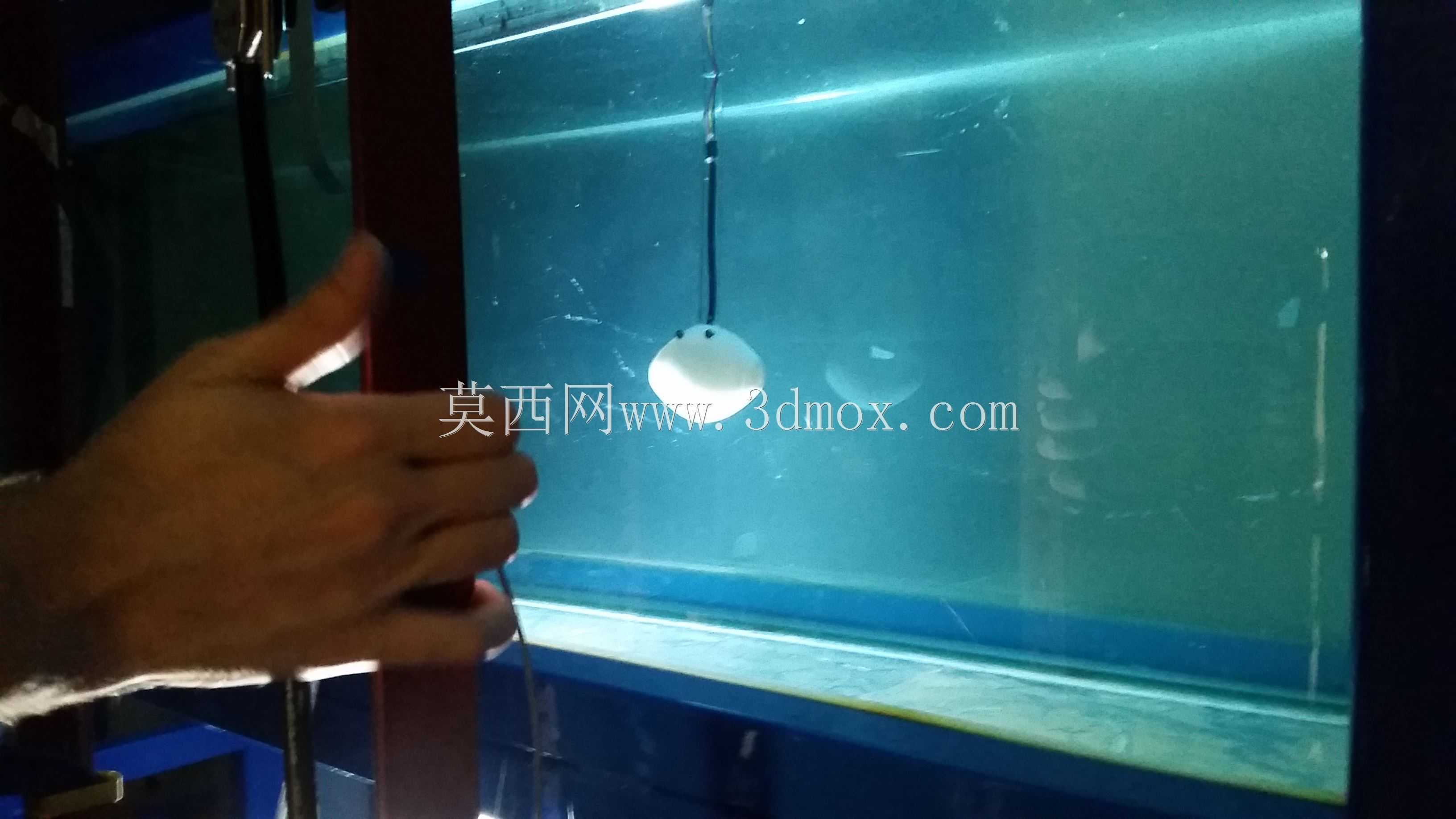

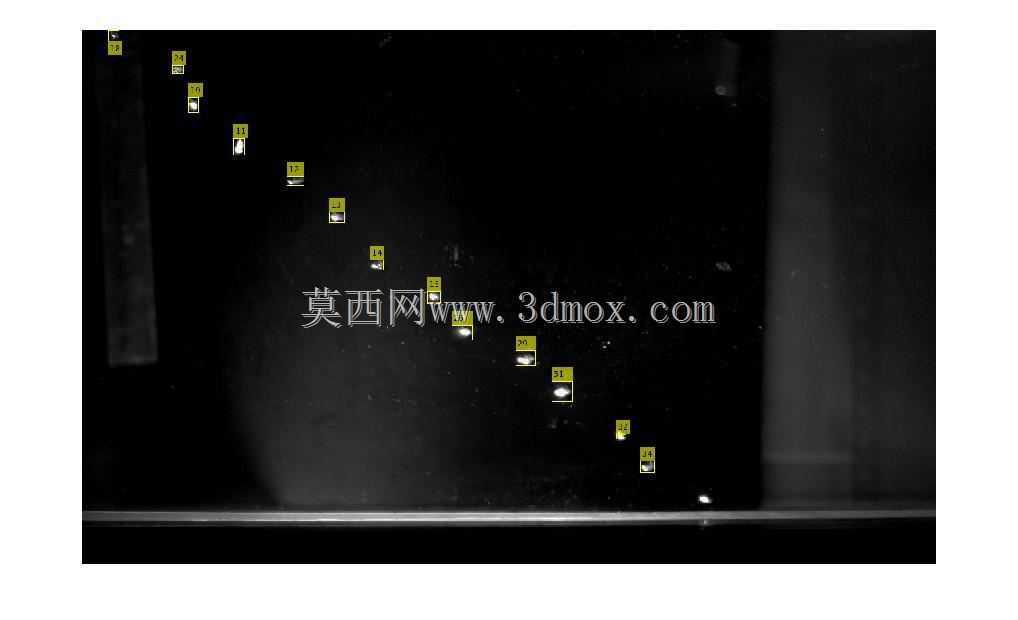

该装置主要面向水工实验、明渠流量监测、小型水工构筑物流速剖面测量场景，核心功能是获取过水断面不同深度位置的实时流速数据，替代传统单点式流速仪逐点测量的低效作业模式，可在不显著扰动流场的前提下完成连续剖面的流速数据采集。设计阶段优先考虑翼型结构的水动力特性，选用低阻翼型作为传感载体的主体外形，避免结构自身对流场造成过大干扰，保证测量数据与实际流场的偏差控制在工程允许范围内。整体结构采用流线型一体化设计，主体翼段沿水流方向布置，翼型弦长根据实验水槽的断面宽度做匹配设计，安装时需保证翼段中轴线与水流方向平行，安装位置需避开槽壁边界层影响区域，距离槽壁的最小距离不小于翼型最大厚度的3倍，避免壁面效应干扰测量精度。装置的核心测量逻辑依托气泡示踪原理，在翼体内部集成气泡释放通路，沿翼展方向按等间距布置释放点位，每个点位可独立释放微米级示踪气泡，配套的高速采集单元可捕捉气泡随水流运动的轨迹，通过轨迹位移与时间差计算对应点位的流速，最终整合得到整个过水断面的流速分布剖面。结构设计时充分考虑水下密封需求，所有内部通路与安装接缝处均采用静密封结构，可满足长期潜水作业的防水要求，翼体表面做光滑处理，降低表面粗糙度带来的流阻与紊流干扰，避免局部涡流影响示踪气泡的运动轨迹。安装边界方面，装置可通过顶部支架固定在水槽上方的安装架上，支架具备高度调节功能，可根据不同水深调整翼体的浸没深度，适配不同深度的实验水槽与明渠测量场景，翼体下方预留足够的安全距离，避免触碰槽底沉积物或实验段底部结构。在流体仿真验证阶段，针对10英寸每秒的设计流速做了全流场仿真校核，确认翼型结构后方的尾流影响区域控制在较小范围，不会对下游流场造成明显干扰，示踪气泡释放点位的布置位置经过多轮优化，避开了翼体表面的局部低压区，保证气泡释放后可顺利进入主流区跟随水流运动，不会被吸附在翼体表面。结构的受力分析也同步完成，在设计流速范围内翼体所受的水流冲击力、升力均在支架的承载范围内，不会出现结构振动或位移问题，保证长期测量过程中的结构稳定性。
