TwoTrees卧龙版桌面级FDM3D打印设备结构

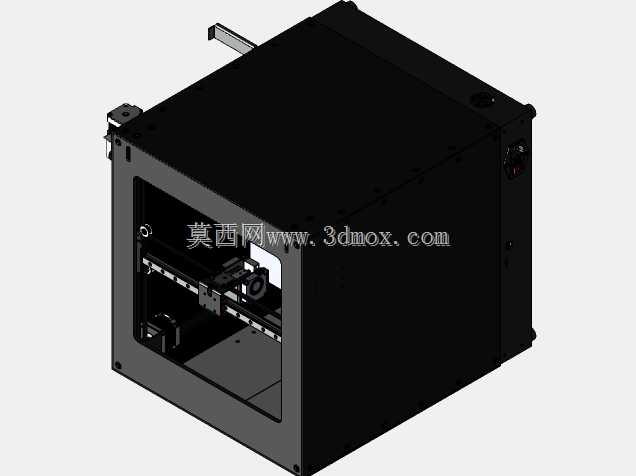

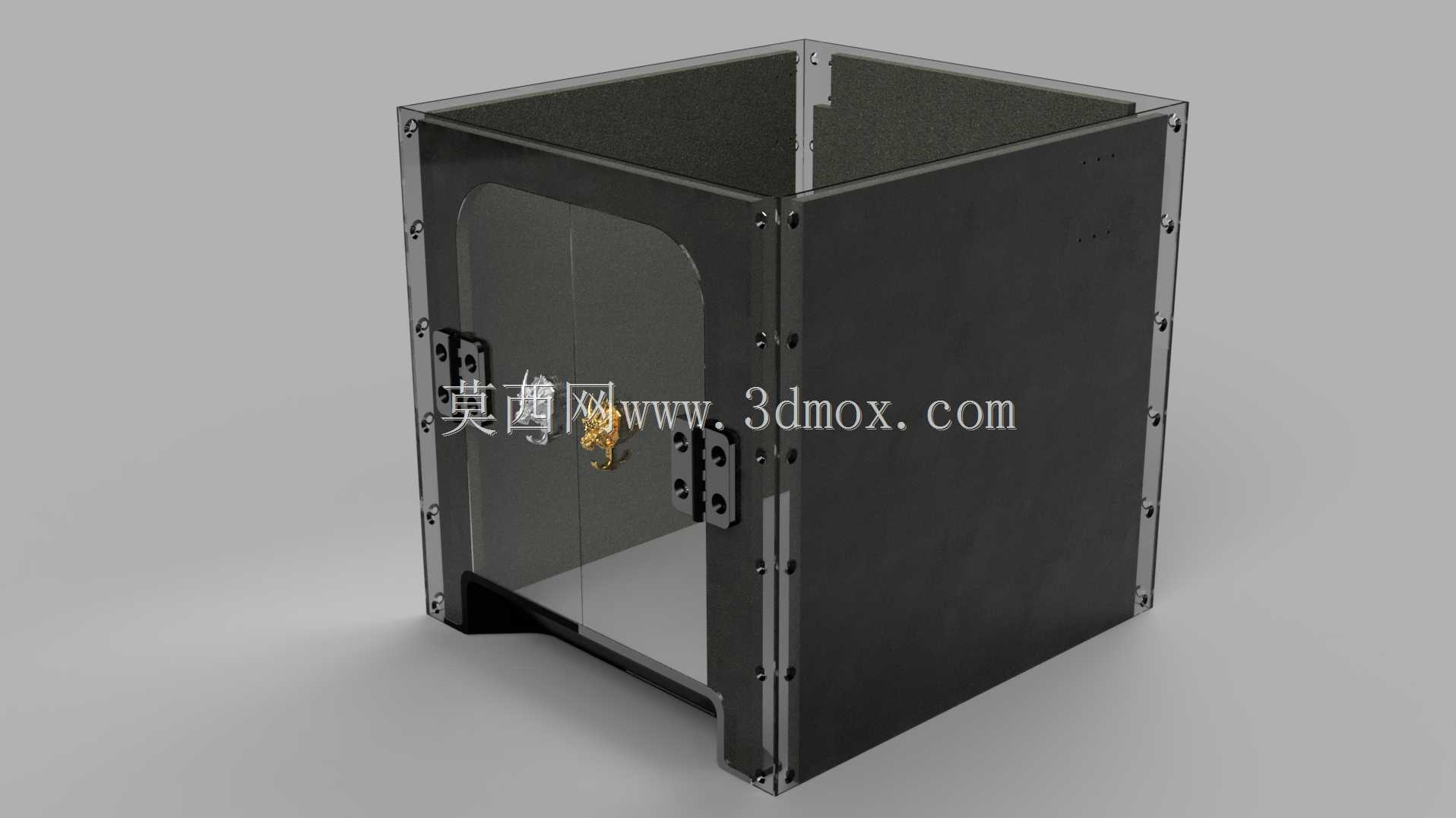

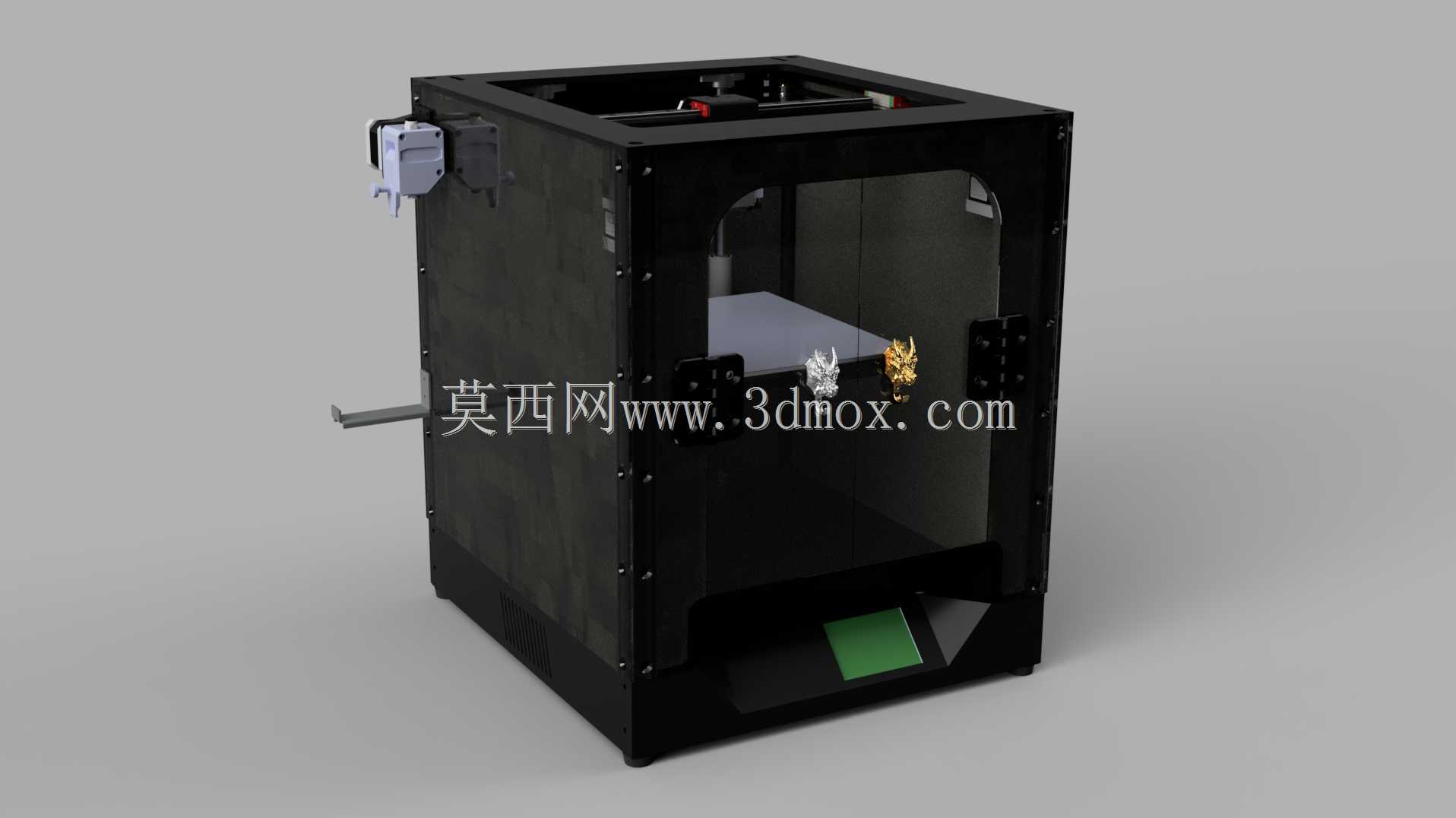

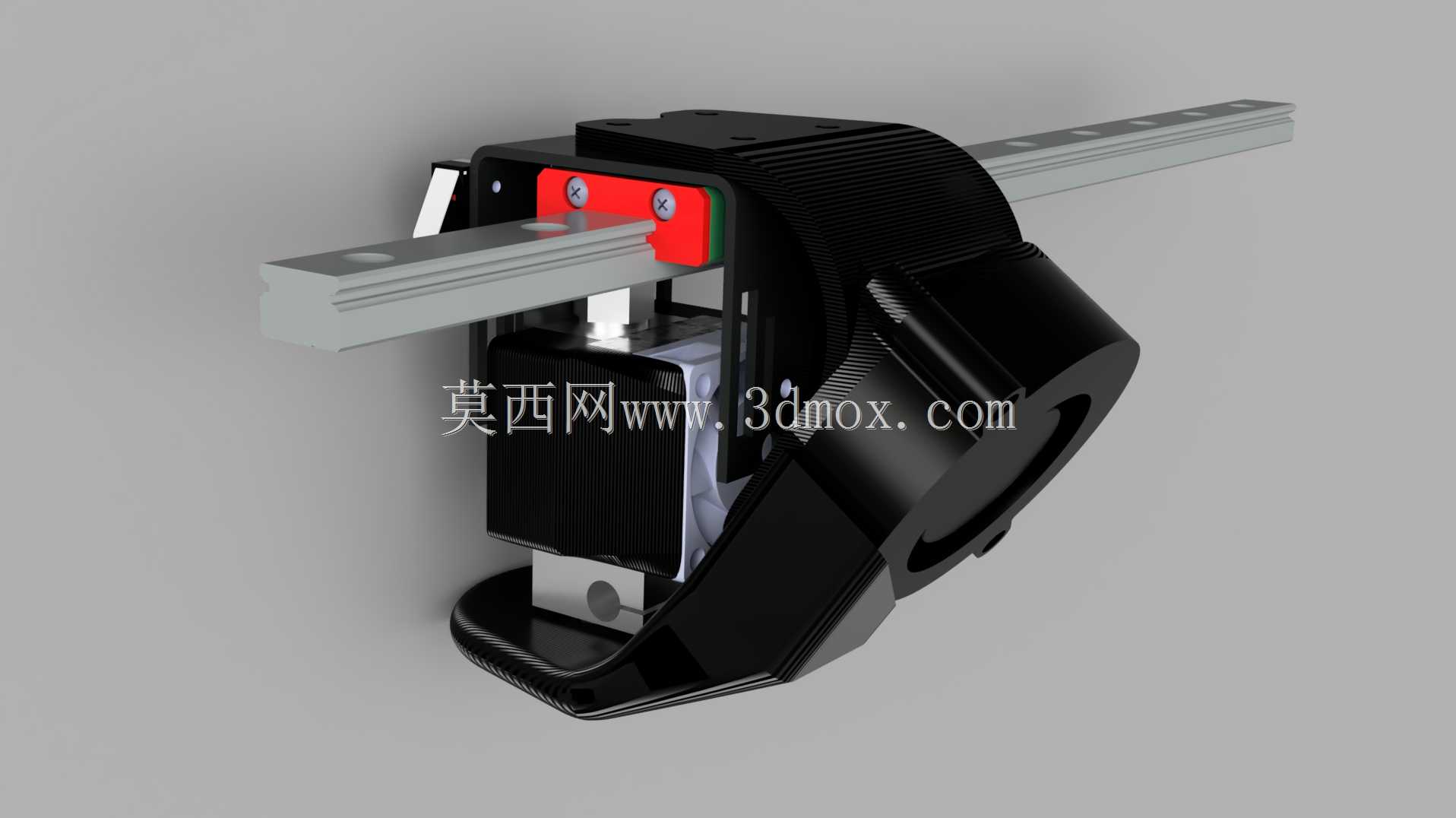

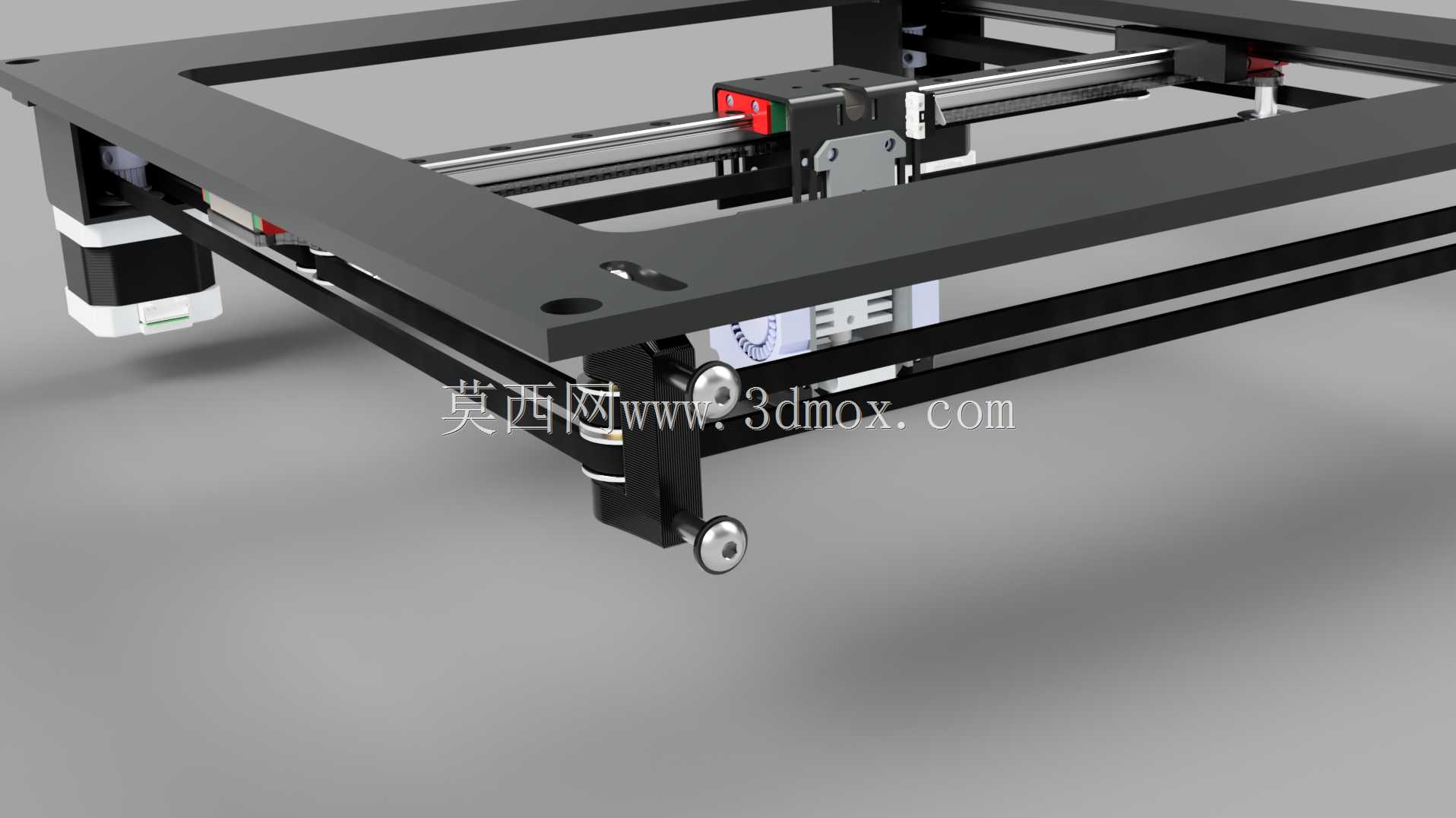

这款桌面级熔融沉积成型设备的结构设计，面向个人创客、小型工作室的小尺寸零件快速打样场景，可覆盖手板验证、功能件试制、创意模型制作等日常使用需求，整机采用封闭框架式布局，能够减少打印过程中环境气流对成型腔温度场的干扰，降低ABS、PC等易翘曲耗材的打印失败概率。从结构设计逻辑来看，整机框架采用标准铝型材拼接作为承载基体，所有安装孔位均经过公差修正，前期版本存在的电机安装孔位测量偏差已完成调整，将电机安装面到设备前部的距离修正为45毫米，避免了装配过程中出现的电机与外壳干涉、皮带轮系不对中的问题。传动部分采用CoreXY运动结构，重新设计的顶板与机架支撑板兼顾了安装基准对齐与功能拓展需求，在每个后角惰轮位置增加了皮带张紧结构，该张紧机构采用简单的拉伸锁紧形式，可从设备后部直接操作调整，无需拆解侧方面板即可完成皮带张力校准，大幅降低了后期维护的操作难度。设备外壳设计了带绝缘层的封闭门结构，既能够维持成型腔内部温度稳定，也可以隔绝打印过程中产生的部分噪音，同时避免操作人员意外接触高温运动部件造成烫伤。运动部件的走线全部沿型材内腔布置，配合拖链约束线缆走向，避免长期往复运动造成的线缆磨损破皮问题。挤出机构采用近端挤出设计，能够更好地适配柔性耗材的送料需求，减少耗材送料过程中的阻力波动，提升出丝稳定性。热端安装位预留了标准的拓展接口，可根据使用需求更换不同规格的喷嘴、热端组件，甚至拓展激光雕刻、等离子切割等功能模组，实现一机多用。成型平台采用调平结构设计，配合底部的出料检测组件，能够在耗材耗尽时自动暂停打印，减少打印失败造成的耗材浪费。整机的安装边界充分考虑了桌面放置的使用场景，设备底部预留了足够的通风间隙，避免底部电子元件长期积热造成寿命衰减，侧方的料架安装位可直接挂载1公斤标准耗材盘，无需额外放置外置料架，减少设备整体占用的桌面空间。龙门部分增加了装饰性门环结构，既可以作为舱门开合的把手使用，也提升了整机外观的整体性。所有传动部件的安装基准面均做了平面度公差要求，确保X、Y轴运动过程中的平行度与垂直度，减少打印过程中的层纹偏差，提升成型件的表面质量。设备前部预留了操作屏幕的安装位，可直接适配常规的触控显示屏，方便用户实时查看打印进度、调整打印参数。电子元件的安装仓独立设置在设备底部，与成型腔做了隔热分隔，避免成型腔的高温传导到控制板、驱动模块等电子元件，降低电子元件高温宕机的概率。整机的所有非标准零件均可通过常规的铣削、激光切割工艺加工制作，无需特殊的定制加工设备，方便用户自行替换损坏的结构件，也可根据自身使用需求对局部结构做个性化修改，比如增加空气过滤组件、照明组件等拓展功能。在装配逻辑上，整机采用模块化设计思路，框架、传动、外壳、电子仓等部分可独立组装后再进行总装，降低了整机的装配难度，也方便后期对单个模块进行升级维护。运动导轨的安装位做了定位凸台设计，装配时无需反复调整导轨平行度，依靠定位凸台即可快速完成导轨的定位安装，减少装配过程中的调试时间。皮带路径经过重新优化，避免了皮带与结构件之间的摩擦，减少皮带长期运行的磨损量，延长皮带的更换周期。
