3D打印可佩戴上传者主题纪念徽章

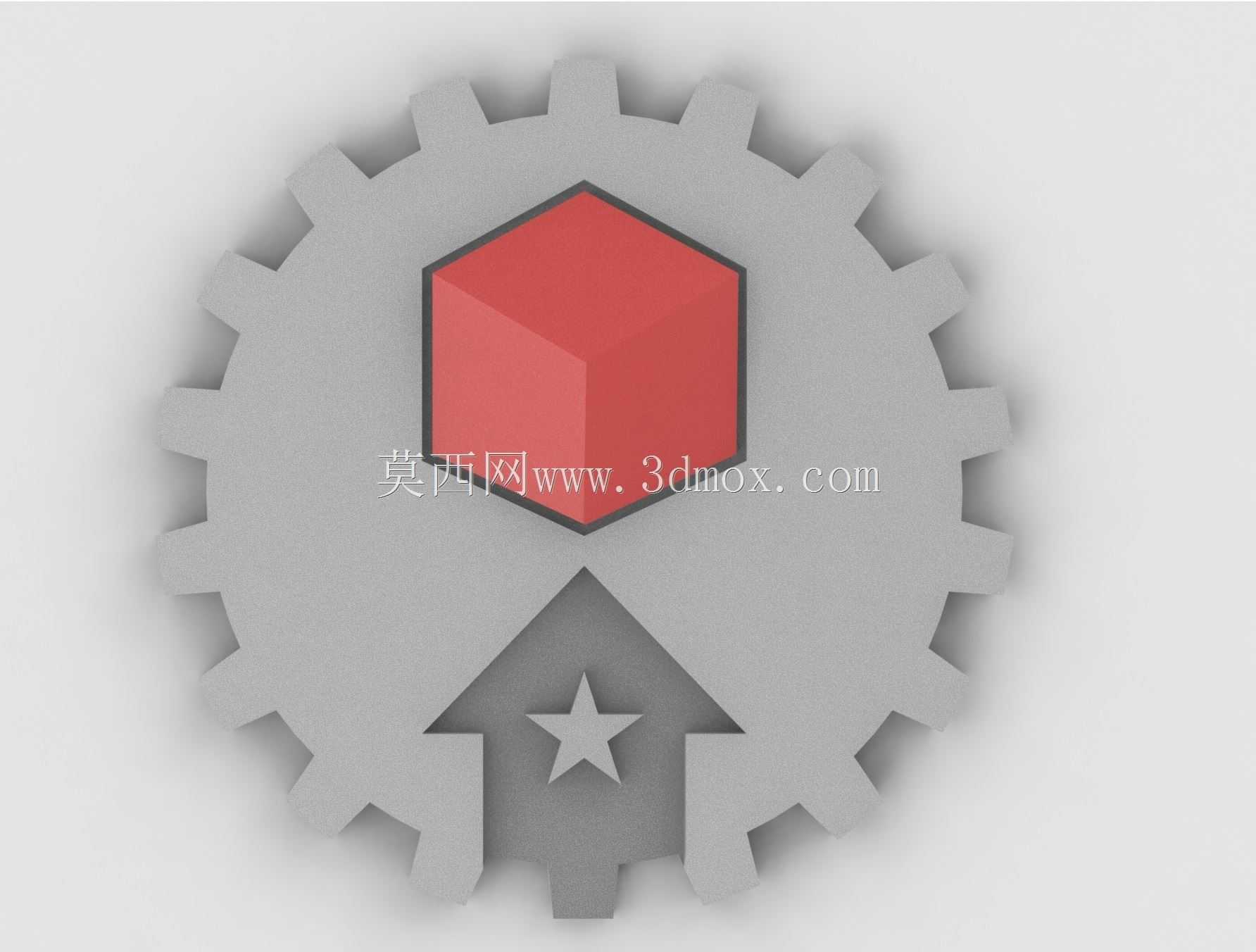

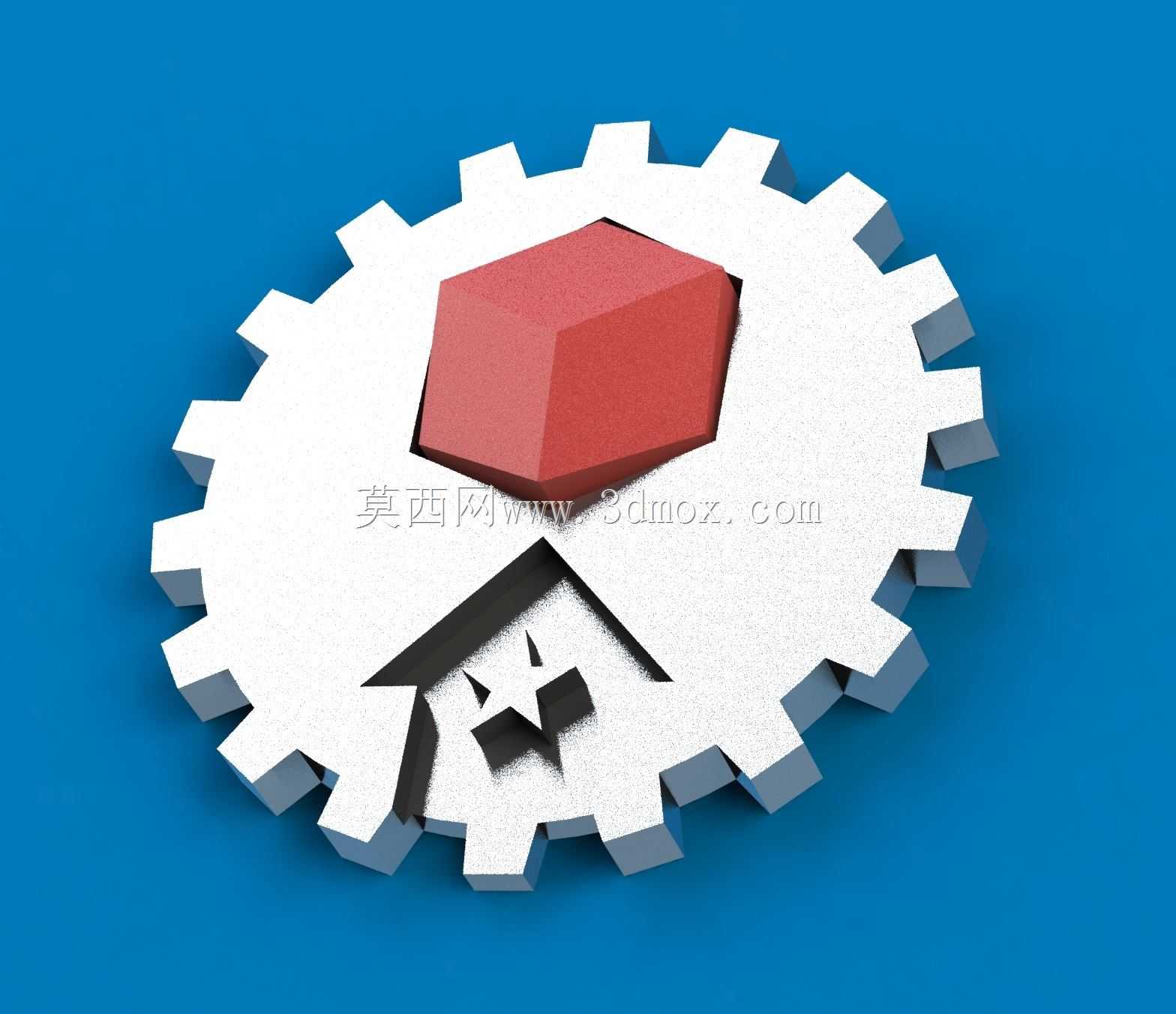

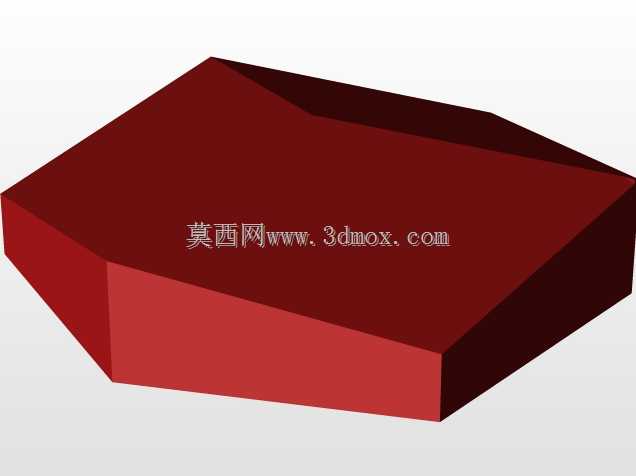

这款徽章的设计初衷是面向3D打印爱好者社群的身份标识类饰件，整体采用扁平化浮雕式结构，适配主流FDM熔融沉积成型3D打印机的加工特性，无需额外支撑结构即可完成打印，降低了普通爱好者的制作门槛。从结构设计来看，徽章主体外轮廓采用标准渐开线齿轮造型，齿形参数经过优化，既保留了机械领域的辨识度，又避免了尖角结构在打印过程中出现的翘边、层间剥离问题，齿轮外圆的齿顶过渡处做了0.2mm的圆角处理，既提升了佩戴时的触感安全性，也减少了打印过程中喷嘴剐蹭已成型层的概率。徽章中心区域采用六边形凸起造型，对应三维建模领域的常用实体标识元素，六边形的棱边做了15度的拔模斜度，在FDM打印过程中可以实现自支撑，无需额外添加支撑材料，打印完成后无需复杂的后处理打磨即可获得规整的表面效果。徽章下部设计有带五角星的箭头造型，箭头的内凹结构深度控制在1.5mm，既保证了视觉上的层次感，又不会因为凹陷过深导致打印时出现层间填充不足的问题，五角星的尖角处同样做了微小圆角过渡，避免打印时出现细丝拉丝、缺料的情况。从安装适配角度考虑，徽章背部预留了标准别针的安装槽位，槽位尺寸适配市面上通用的10mm长度安全别针，槽深0.8mm，安装时可以直接使用快干胶将别针固定在槽位内，无需额外打孔或者定制固定件，槽位的位置经过重心配平计算，固定后佩戴时徽章不会出现歪斜、前倾的情况。打印参数适配方面，整体模型的壁厚统一设置为2mm，完全满足15%填充率下的结构强度要求，层厚设置兼容0.2mm与0.3mm两种常用打印层高，无论是追求打印速度还是表面精度的用户都可以直接选用对应参数切片，无需额外调整模型壁厚。双色打印的适配设计上，模型的不同凸起区域做了0.4mm的高度差，用户如果使用单喷头打印机，可以在打印到对应高度时暂停更换耗材，实现分色效果；如果使用双喷头设备，可以直接将不同高度的模型部分分配给对应颜色的喷头，无需拆分模型即可实现双色打印效果。从实际应用场景来看，这款徽章既可以作为3D打印爱好者线下聚会、社群活动的身份标识，也可以作为个人制作的小礼品赠送给同好，相比传统注塑制作的徽章，用户可以自行调整打印比例，制作不同尺寸的版本用于装饰背包、工装或者设备外壳，齿轮造型的外轮廓也可以和其他机械风格的饰件搭配组合，形成统一的视觉风格。结构强度方面，2mm的统一壁厚搭配15%的网格填充，完全可以满足日常佩戴的抗摔、抗挤压要求，即使从1.5米高度掉落至硬质地面也不会出现碎裂、断齿的情况，表面的浮雕结构凸起高度控制在1.2mm，日常佩戴过程中不会因为衣物摩擦导致凸起部分磨损，长期使用也能保持清晰的造型轮廓。建模过程中所有特征均采用参数化绘制，用户如果需要调整尺寸、修改标识元素，可以直接在特征树中编辑对应参数，无需重新绘制整体轮廓，齿轮的模数、齿数都设置为可调整参数，方便用户根据自身需求修改外轮廓的尺寸比例，中心六边形、下部箭头与五角星的位置也设置了配合约束，调整整体尺寸时不会出现特征错位的问题。
