复合式冲压成型模具三维结构设计

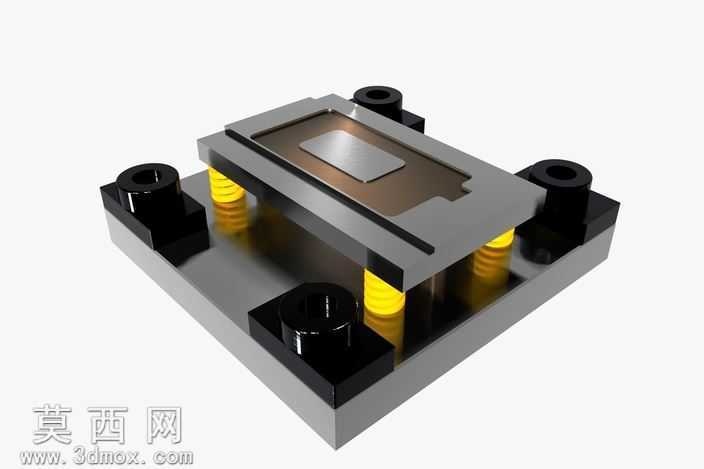

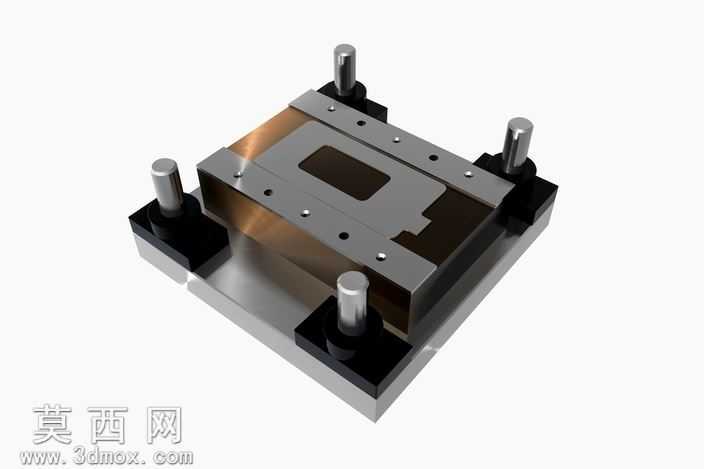

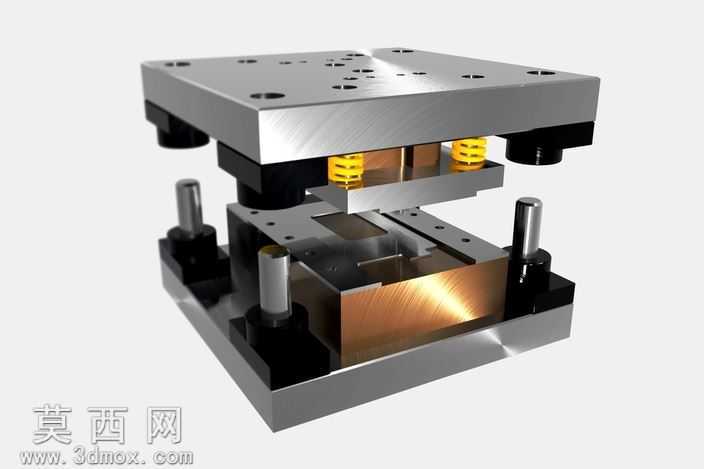

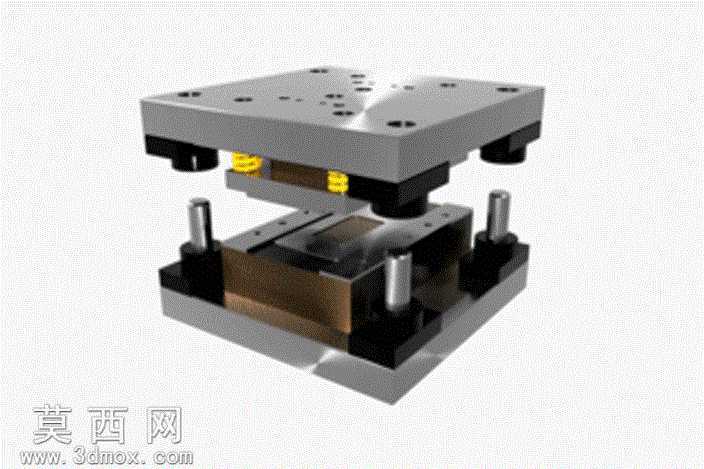

本作品为复合式冲压成型模具的三维建模设计，整体采用标准冷冲模架结构搭建，建模过程中严格遵循冲压模具设计规范，对各零部件的装配公差、配合间隙做了精准还原。模型从上至下依次构建了上模座、上垫板、凸模固定板、卸料板、凹模板、下垫板、下模座等核心模架组件，同时还原了导柱、导套的导向定位结构，以及内置的黄色矩形卸料弹簧、紧固螺栓、等高套筒等配套标准件，各部件的装配关系完全符合实际冲压模具的组装逻辑，可直观展示复合模的合模、开模动作流程。材质渲染层面，针对不同零部件做了差异化的材质表现：上下模座采用45号钢调质后的哑光金属质感，凸模、凹模等工作零件采用合金工具钢的高光亮面金属效果，还原了模具钢淬火后的抛光表面质感，卸料弹簧采用工程塑料与弹簧钢结合的材质表现，黑色的卸料弹性元件做了橡胶材质的哑光质感处理，整体渲染效果真实细腻，可清晰区分不同功能的模具零部件。结构设计上，该复合模可在一次冲压行程中完成落料、冲孔等多道冲压工序，有效提升冲压加工的生产效率与工件成型精度，导柱导套采用滑动式导向结构，保证上下模合模时的对位精度，避免凸凹模出现啃模损伤，卸料弹簧的排布根据卸料力需求做了对称布置，保证卸料过程中卸料板受力均匀，不会出现偏载卡料的问题。设计思路围绕中小尺寸五金冲压件的批量生产需求展开，模架选用标准后侧导柱模架，具备较好的通用性，可通过更换凸凹模工作部件适配不同外形的冲压件加工，模型完整还原了模具的内部装配层级，清晰展示了各零部件的安装位置与配合关系，可作为冲压模具结构学习、工装设计参考的三维素材，帮助从业者快速理解复合模的工作原理与结构组成。
