汽车发动机油泵壳体结构设计

　　在车用动力系统的油路布局里，油泵壳体是整个燃油供给单元的核心承载基体，所有泵油组件、油路接口、密封结构都要依托这个壳体完成装配定位，直接决定油泵总成的运行稳定性与密封可靠性。从实际装车场景来看，这类壳体多用于小排量乘用车的发动机燃油供给段，安装位置处于发动机缸体侧方的预留安装位，周边需要避让缸体的加强筋、机油管路以及线束固定点，因此壳体的外轮廓做了多段不规则的曲面过渡，没有冗余的外凸结构，能在紧凑的发动机舱布局里留出足够的装配操作空间。

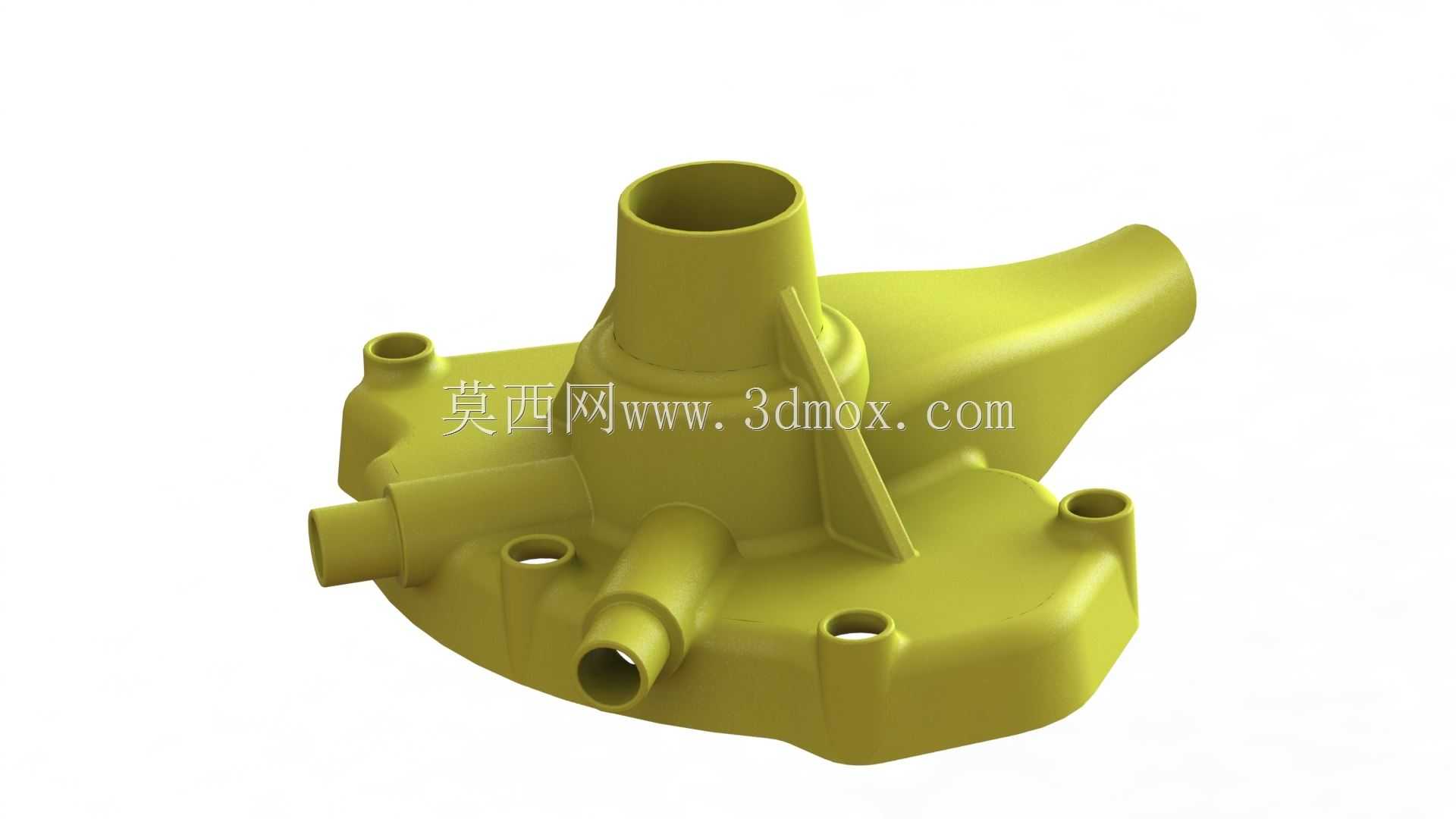

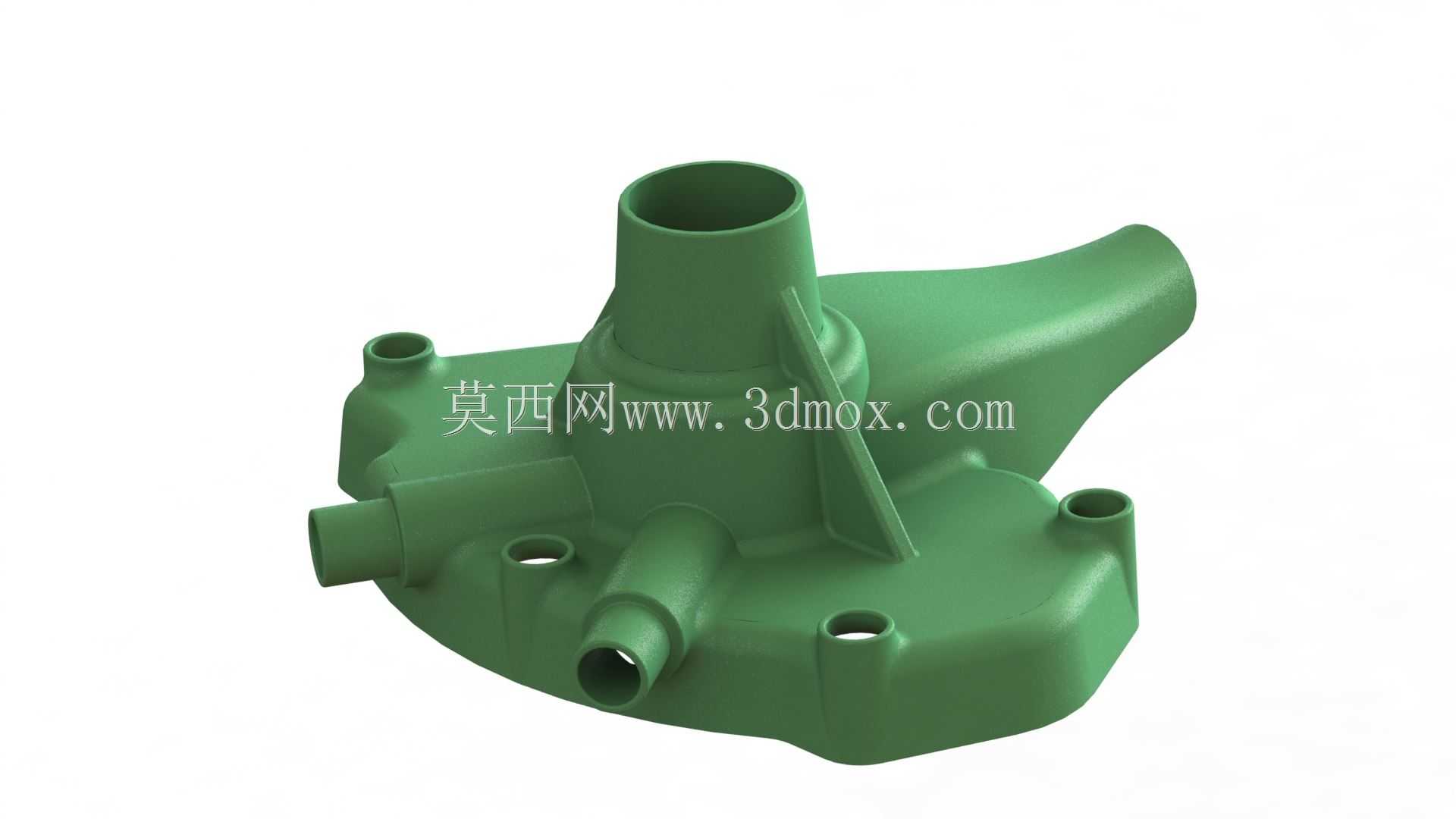

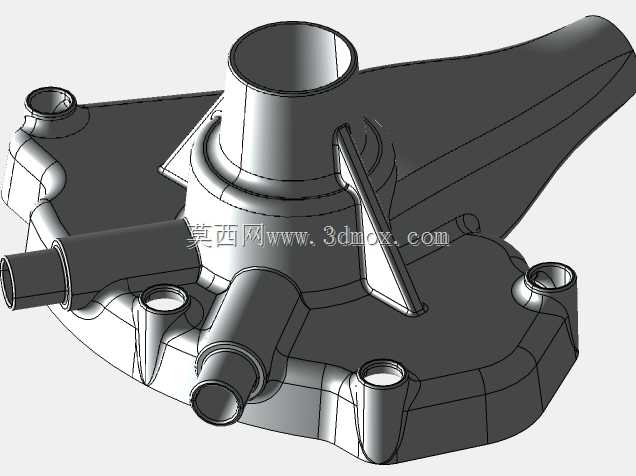

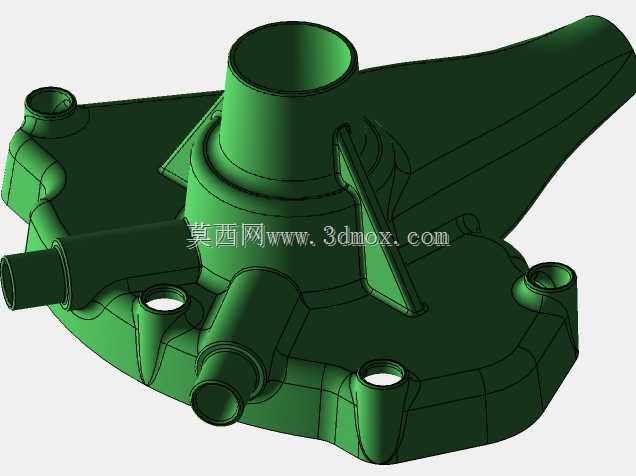

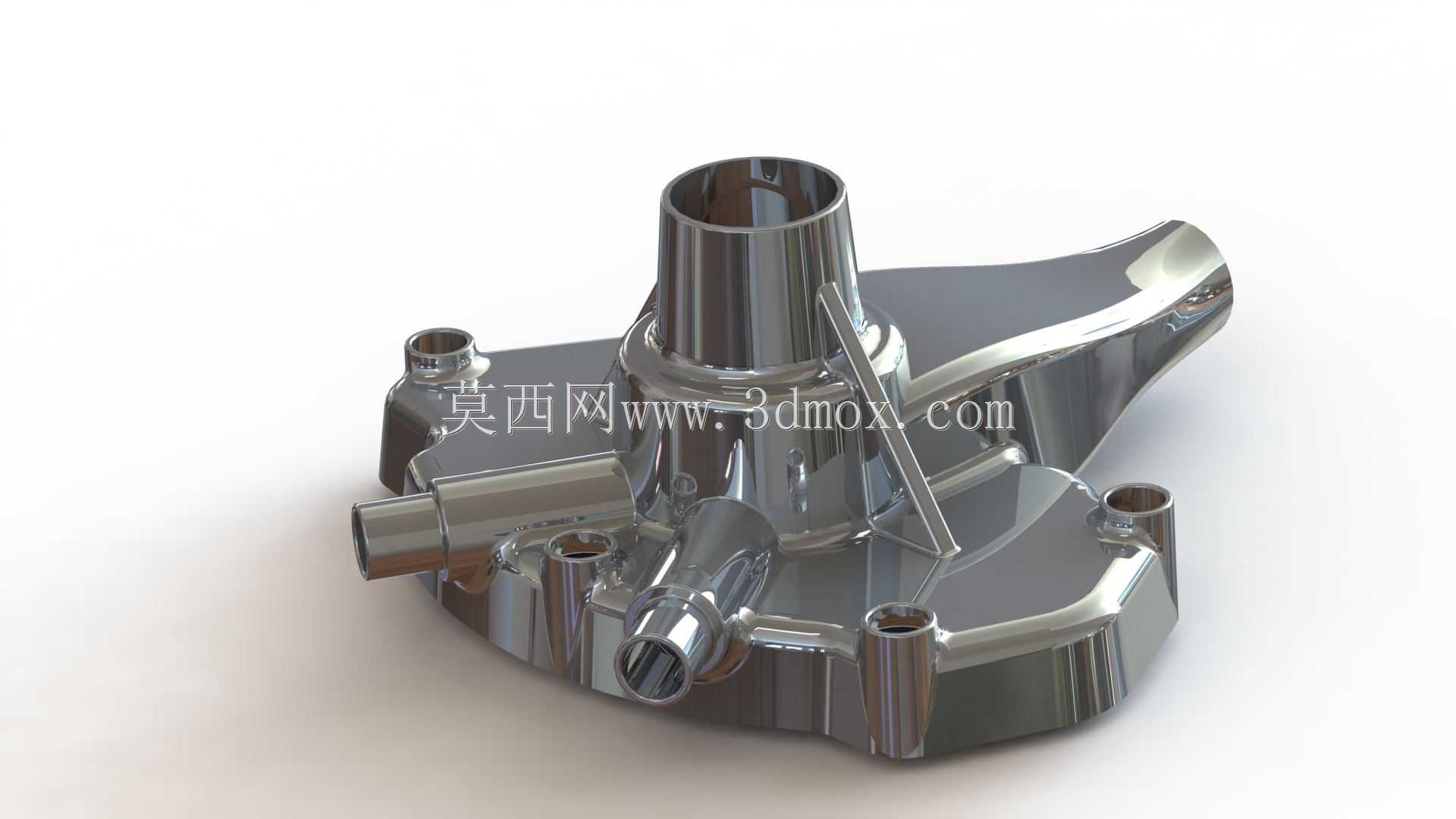

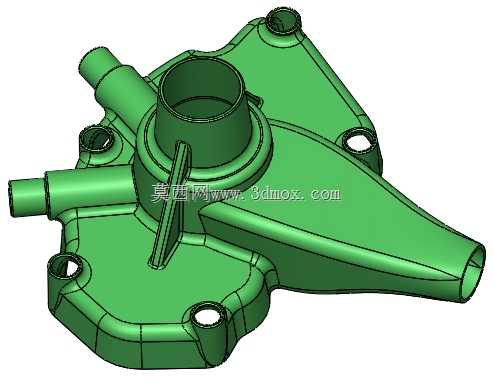

　　设计阶段首先要满足的是油路的通流效率，壳体上方的大口径竖直接口是油泵的出油端，直接对接发动机燃油分配管，接口的内径尺寸匹配主流乘用车的燃油管路通径，接口外壁做了环形的卡箍定位槽，安装时可以通过标准卡箍实现管路的快速固定，避免车辆运行过程中管路松脱漏油。壳体侧面分布的多个不同口径的侧向接口，分别对应进油端、回油端以及油压检测接口，每个接口的轴线角度都经过反复校核，既保证管路连接时不会和周边部件产生干涉，也能让油路的转向角度尽可能平缓，减少燃油流动过程中的阻力损失，避免泵油过程中出现紊流引发的油压波动。

　　壳体上分布的多个带通孔的安装凸台，是整个油泵总成的固定点位，凸台的端面都做了铣平加工，安装时配合密封垫片可以实现端面的硬密封，每个凸台的孔位位置度公差控制在0.1mm以内，保证装配时螺栓可以顺利穿入缸体对应的安装螺孔，不会出现强行装配导致的壳体应力变形。凸台的厚度根据不同位置的受力情况做了差异化设计，靠近出油端的凸台因为要承受管路的振动载荷，厚度比其他位置厚2mm，能避免长期振动下出现凸台断裂的问题。

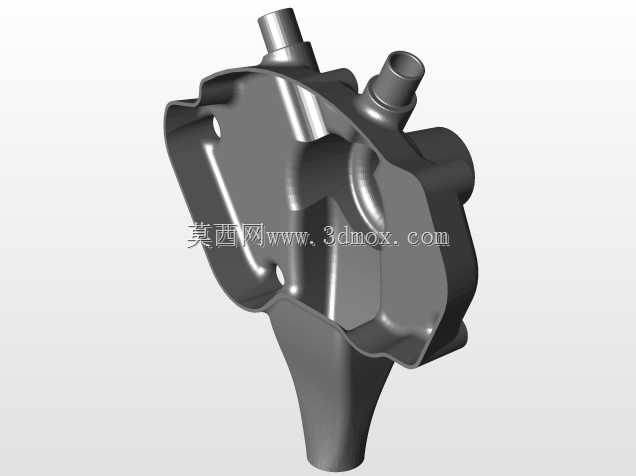

　　壳体内部的型腔是容纳油泵转子、叶轮等运动组件的空间，型腔的内壁曲面完全匹配运动组件的运动轨迹，预留的运动间隙控制在合理范围内，既不会因为间隙过大导致泵油效率下降，也不会因为间隙过小出现运动件卡滞的问题。型腔的内壁做了光滑过渡处理，没有加工残留的棱角，可以减少燃油在腔体内的流动阻力，同时也能避免长期使用过程中杂质在棱角位置堆积堵塞油路。壳体上的加强筋结构沿着型腔的受力方向分布，从中心的主腔体延伸到各个安装凸台和接口位置，在不额外增加壳体整体壁厚的前提下，大幅提升了壳体的结构强度，能承受泵油过程中产生的周期性油压冲击，避免壳体出现变形或者开裂的问题。

　　从安装边界来看，壳体的最大外轮廓尺寸适配主流1.5L-2.0L排量发动机的安装空间，底部的安装平面平面度公差控制在0.05mm以内，和缸体安装面贴合时可以保证密封均匀，不会出现局部密封不严导致的漏油问题。各个侧向接口的伸出长度都经过严格控制，安装后接口末端和周边部件的最小间隙大于10mm，即使车辆运行过程中发动机产生振动位移，也不会出现管路和周边部件摩擦破损的情况。壳体的材质选用适配车用工况的压铸铝合金，重量轻且导热性好，可以把泵油过程中产生的热量快速传递到周边空气中，避免油泵内部温度过高引发的气阻问题，同时铝合金的抗腐蚀性能可以适应燃油的长期浸泡，不会出现材质锈蚀污染燃油的情况。

　　在实际的结构验证过程中，这个壳体的结构设计可以满足-40℃到120℃的工作温度范围，能适应不同地域的用车环境，在持续的油压循环测试中，壳体的变形量控制在允许范围内，各个接口的密封性能都能达到车用部件的标准要求，不会出现渗漏问题。对于三维建模从业者来说，这类壳体的建模难点在于不规则曲面的顺滑过渡以及各个接口、安装凸台的位置精度控制，建模时需要先确定内部型腔的核心尺寸，再向外推导外轮廓结构，同时要时刻校核各个结构之间的位置关系，保证后续装配时不会出现干涉问题，所有的倒角、圆角尺寸都要匹配加工工艺要求，避免出现无法开模或者加工难度过大的结构。
