小型便携摇臂式电动真空泵结构设计

这款小型电动真空泵的设计，最初是为了匹配实验室小型真空抽滤、便携真空吸附作业这类对气源占用空间、移动灵活性有要求的场景，区别于大型固定式真空机组，它的整体结构围绕单人可手提移动的核心需求做了布局优化。从实际使用场景来看，这类泵常出现在理化实验室的溶剂过滤、高校教学实验的负压获取、小型广告加工的工件吸附固定、甚至是户外便携检测设备的负压供给场景，不需要复杂的管路预埋，接上对应气管就能快速获得稳定负压，对作业场地的适配性很强。

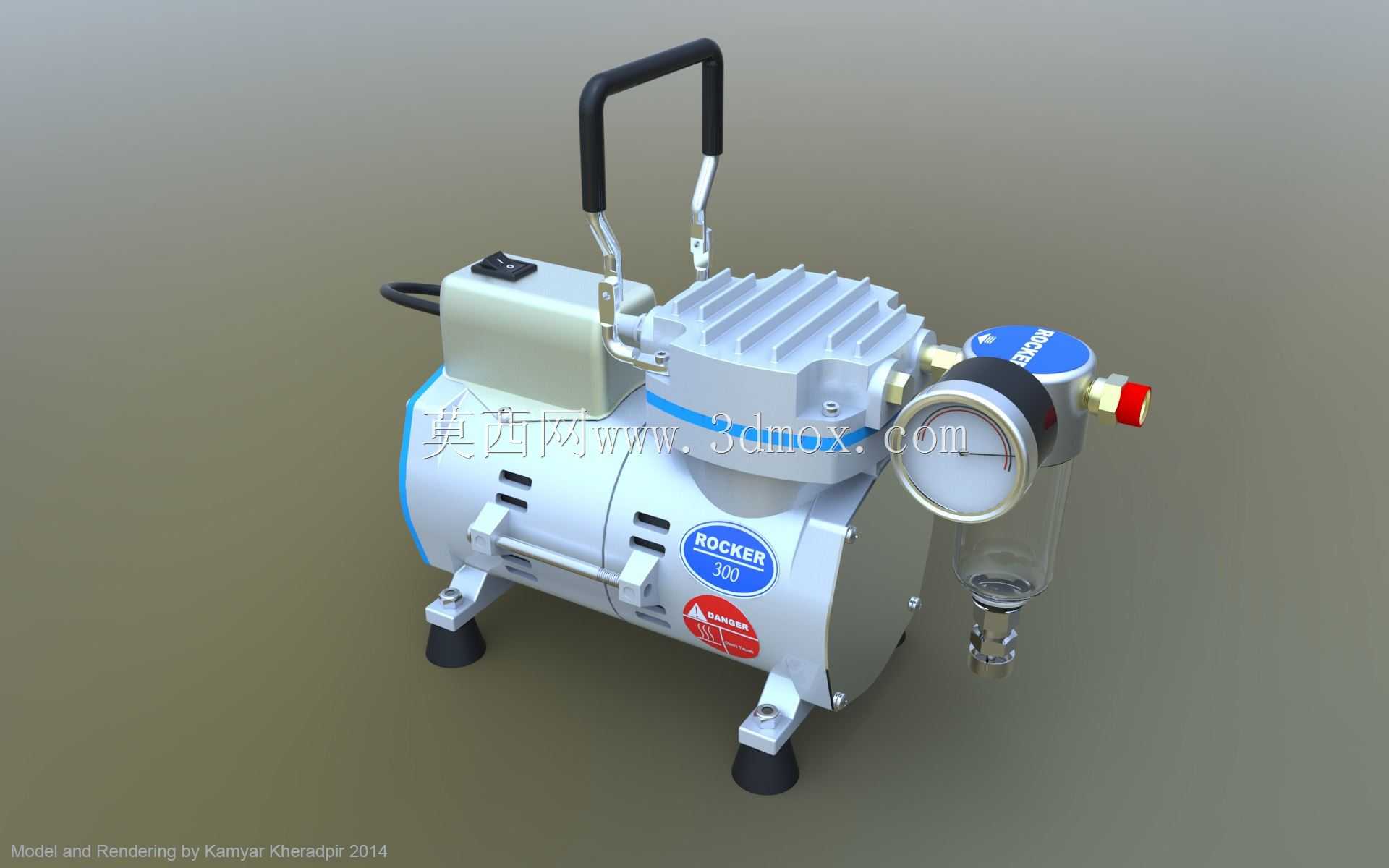

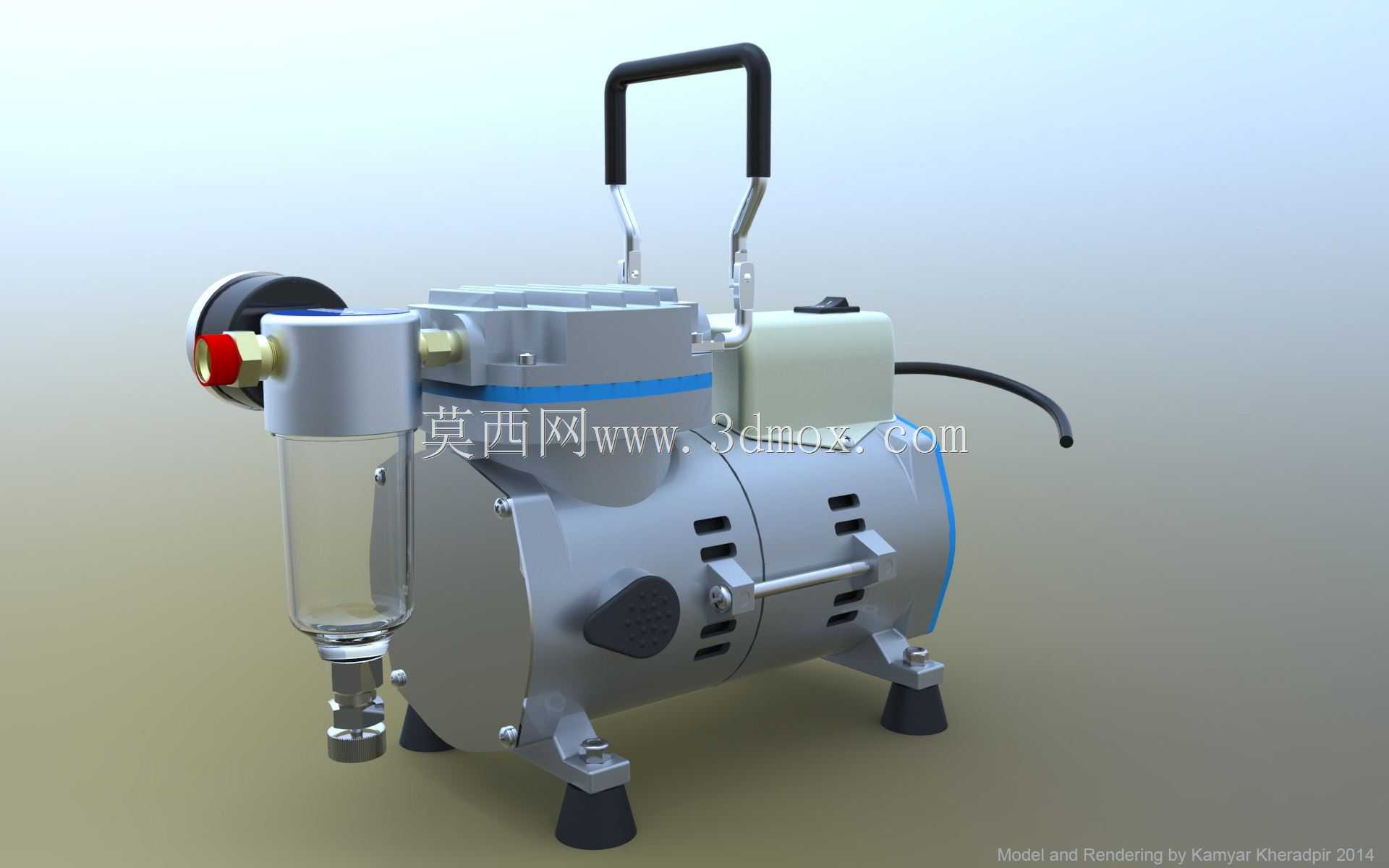

功能层面，这款泵采用活塞式无油结构设计，使用过程中不需要添加润滑油做介质，避免了油气对作业介质的污染，这一点对于实验室试剂过滤、精密元器件吸附这类对气源洁净度有要求的场景尤为重要。机身自带的径向压力表可以实时显示输出端的负压数值，操作人员能直观判断当前负压是否满足工艺要求，输出端搭配的过滤杯可以拦截管路中回流的液体、杂质，避免异物进入泵腔造成活塞、阀片的磨损，延长设备的实际使用寿命。顶部设置的提手做了折弯弧度处理，外包防滑绝缘材质，单人单手提携时重心刚好落在泵体中部，不会出现侧倾滑脱的问题，机身侧面的船型开关带电源指示灯，操作时不需要俯身寻找开关位置，伸手就能完成启停操作。

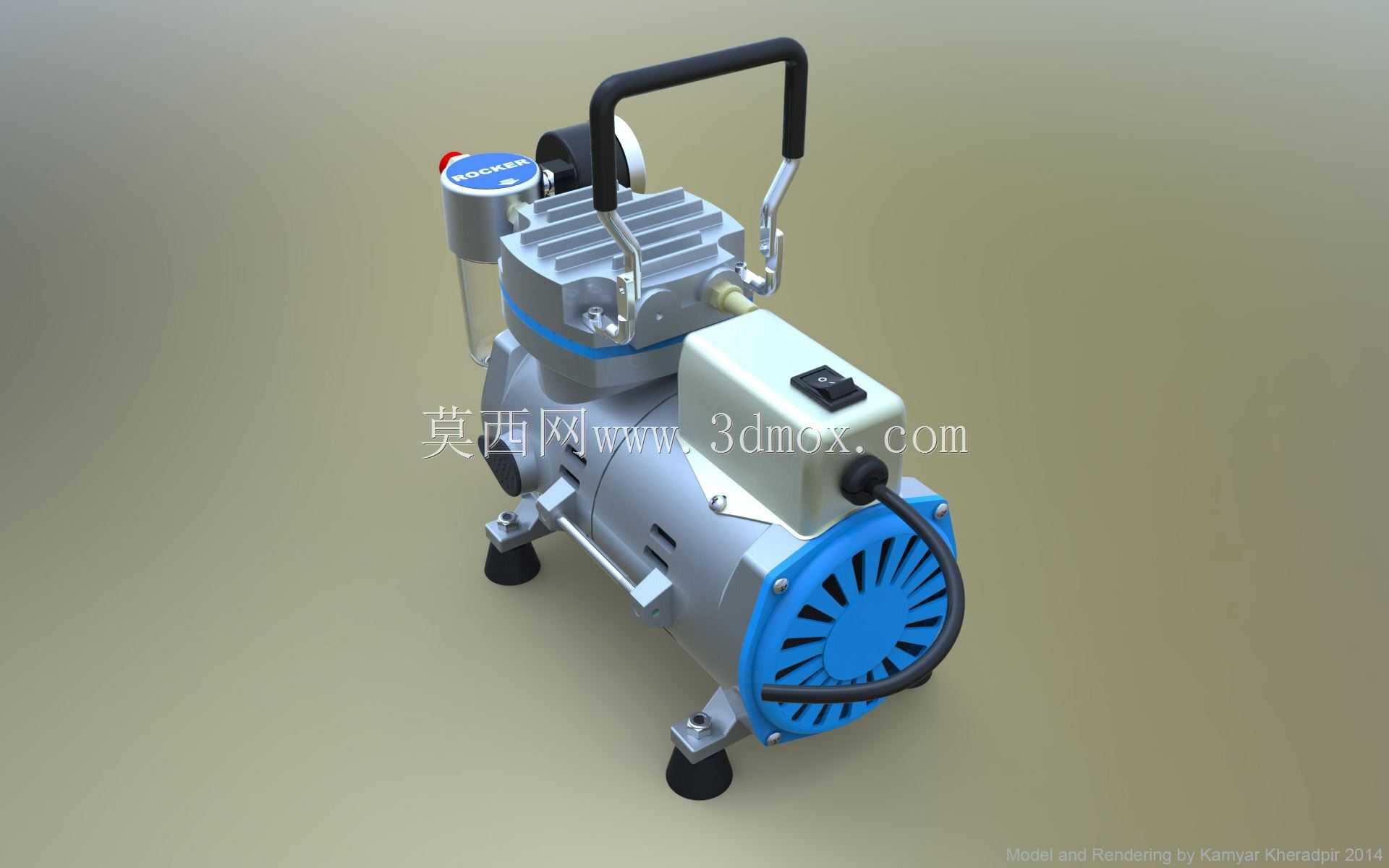

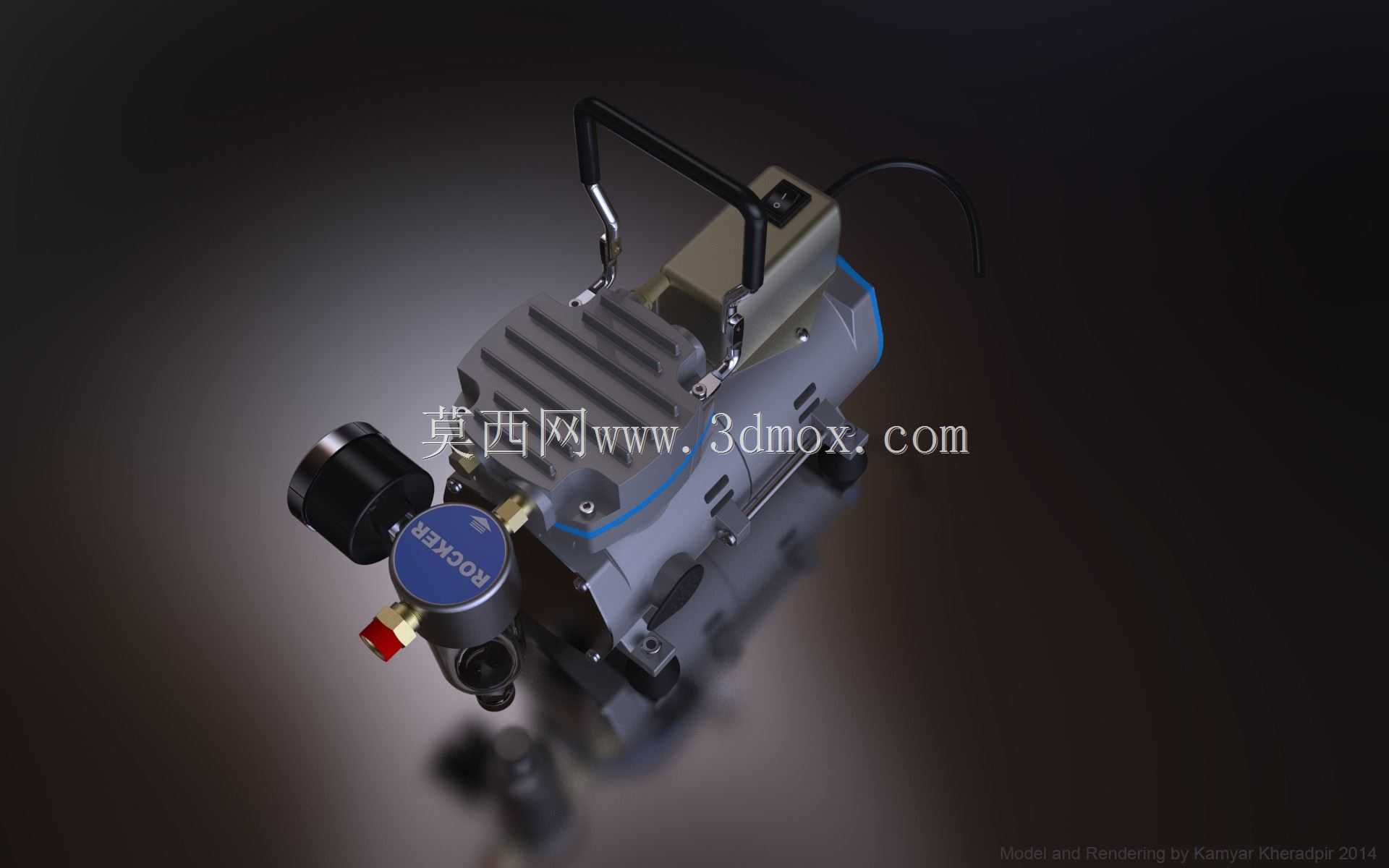

设计思路上，整个泵体的动力单元与泵腔采用同轴直连布局，省去了皮带传动、齿轮减速这类额外的传动结构，既压缩了整体的外形尺寸，也减少了传动环节的能量损耗与故障点。机身的散热鳍片直接铸在泵腔上端盖位置，泵体运行时产生的热量可以通过鳍片直接和空气对流散热，不需要额外加装散热风扇，进一步降低了运行时的噪音，也减少了电气故障点。底部的四个减震支脚采用丁腈橡胶材质，通过螺栓固定在泵体底座的四个角上，安装时不需要额外做减震基础，直接放置在普通实验台、工作台面上就能运行，橡胶支脚可以抵消活塞往复运动产生的高频震动，避免泵体运行时出现移位、台面共振产生噪音的问题。

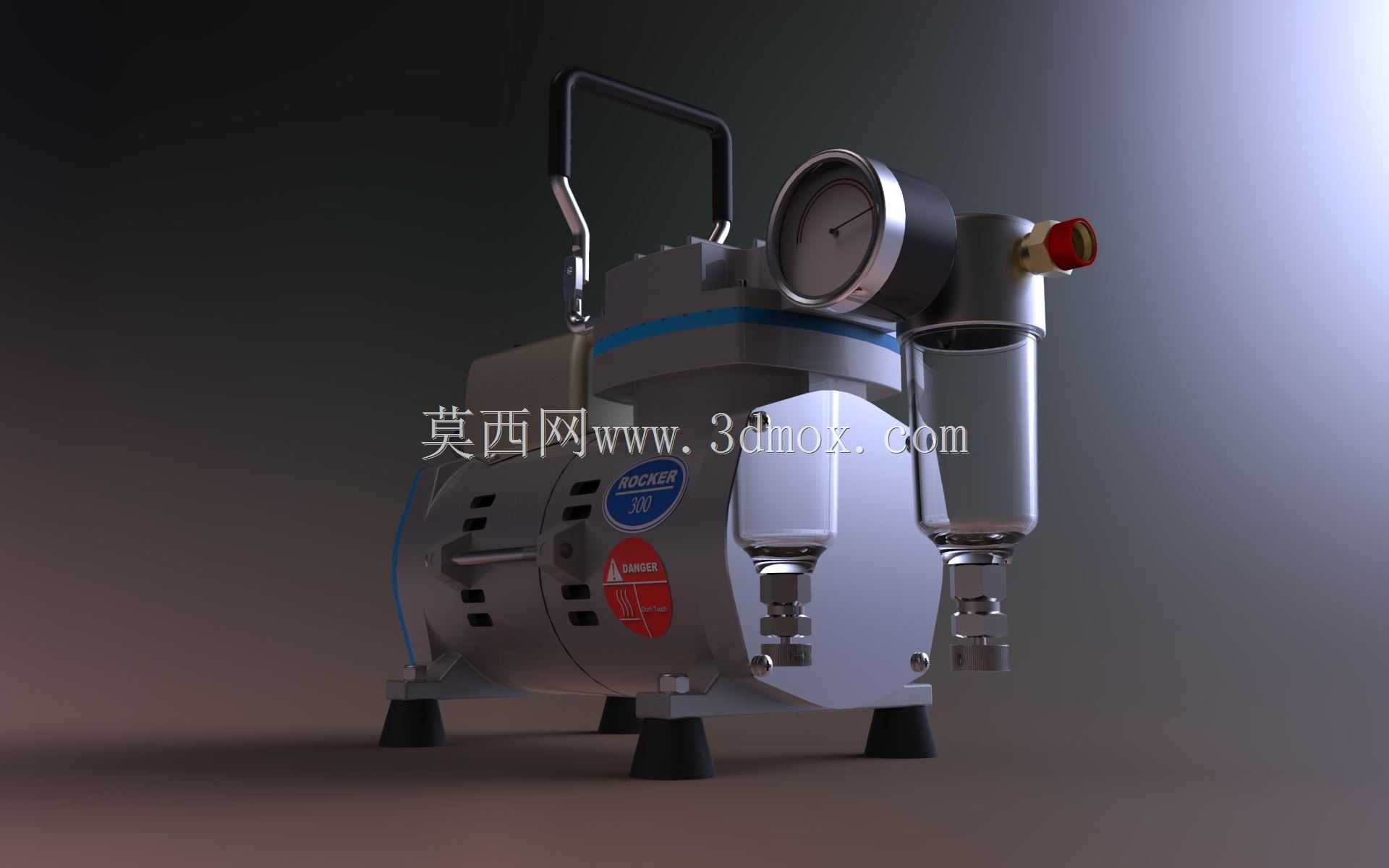

从安装边界与尺寸适配角度来说，这款泵的整体长宽尺寸控制在300mm*150mm范围内，整体高度含提手不超过280mm，占用的台面空间比常规A4文件夹更小，哪怕是狭小的实验边台、移动工具车台面都能放置。外接气嘴采用标准快插接口设计，匹配常用的8mm、10mm外径气管，不需要额外做转接头加工，现场接管就能完成安装。电气部分采用一体式带漏电保护的电源模块，进线位置做了防折弯护套，避免频繁移动时线缆根部折断，机身的电气接线全部内置在绝缘外壳内，外部没有裸露的带电部件，满足常规实验室、普通作业场景的电气安全要求。

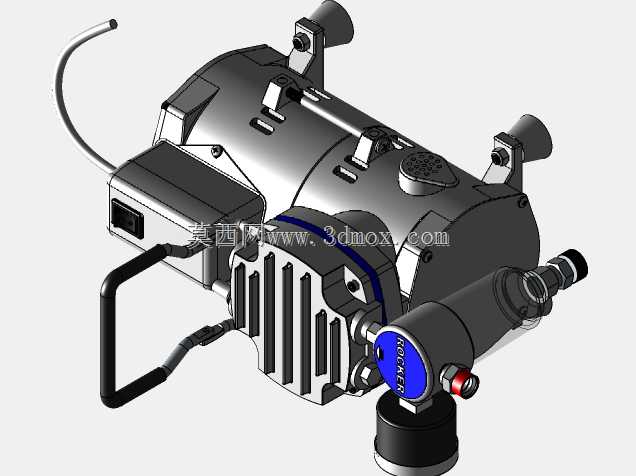

实际选型参考时，这类泵的负压输出可以满足常规-0.08MPa以内的作业需求，流量适配小容积的真空腔体、短距离的气管管路，不适合大容积真空罐、长距离管路输送的场景，建模时还原了泵体外部的所有安装接口、操作部件的位置尺寸，做配套设备集成时，可以直接提取模型的安装孔位、接口坐标做配套结构设计，不需要反复核对实物尺寸，能大幅缩短配套设备的设计周期。模型还原了机身的标签位置、散热槽结构、压力表朝向等细节，做设备装配动画、作业场景渲染时也能直接使用，不需要额外做外观细节的补建。
