多色拼接连杆式多足行走机械结构

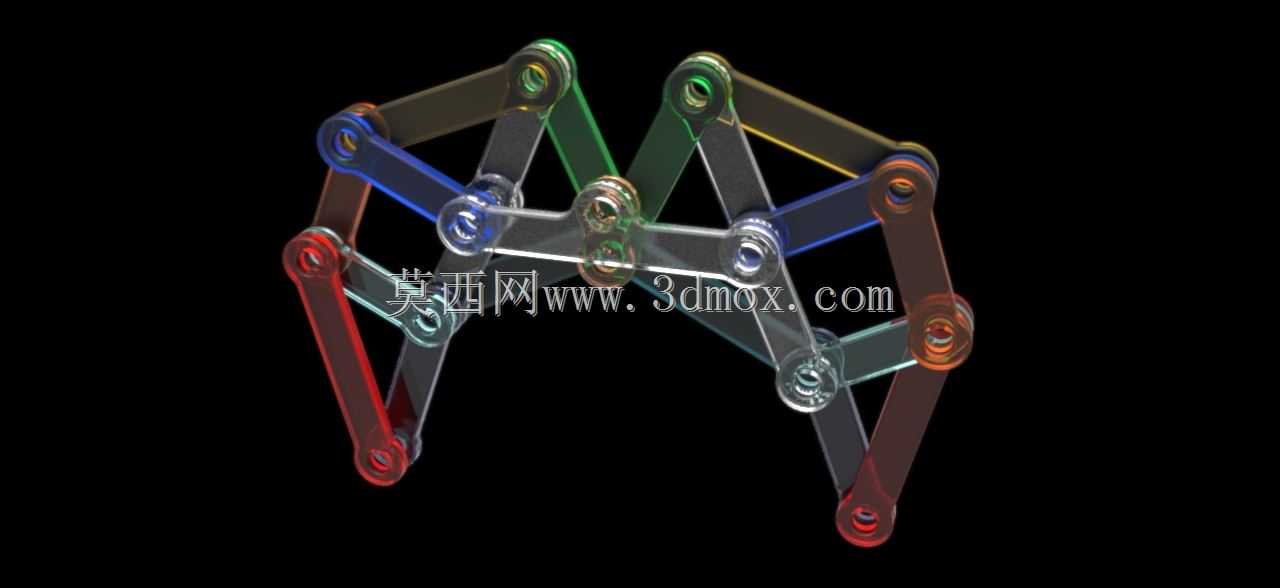

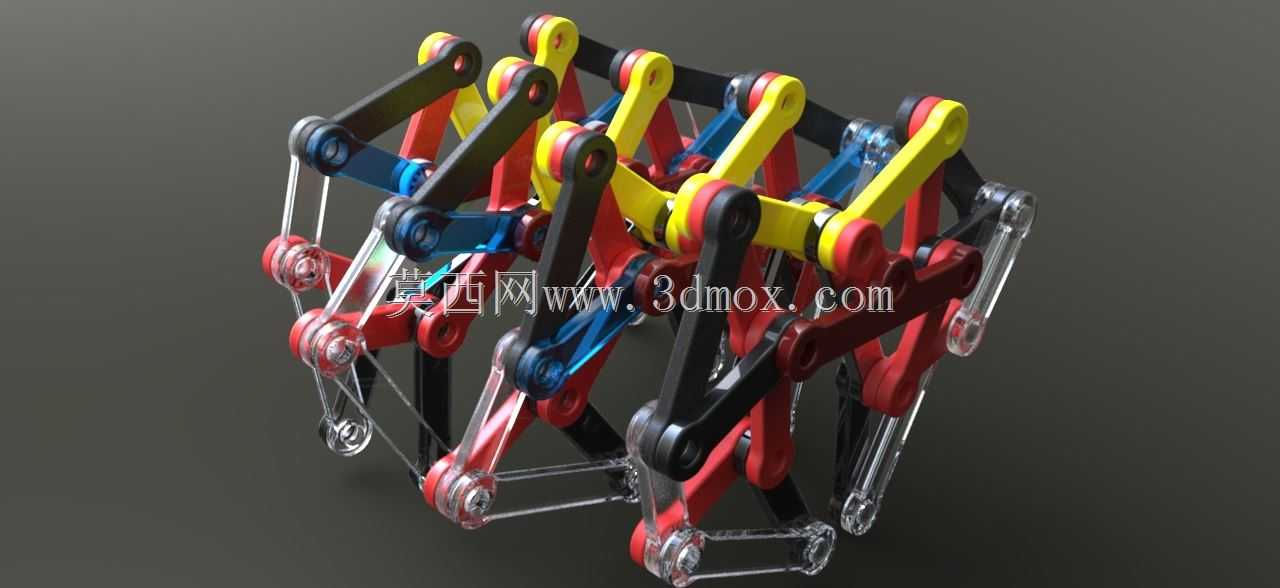

这套多连杆铰接式行走结构，核心依托平面连杆机构的运动转化逻辑实现行走功能，最初的设计切入点是解决小型巡检设备在非平整铺装路面的通过性问题，区别于轮式结构易被碎石、凸起路面卡滞的缺陷，连杆式足端结构可以通过多组杆件的协同摆动，适配起伏落差在30mm以内的不平整地面，足端接触点的运动轨迹经过反复迭代调整，在迈步阶段抬升高度足够避开常规路面障碍，支撑阶段的轨迹段接近水平，保证搭载平台在行进过程中不会出现明显的上下颠簸，适配搭载小型传感模块完成厂区管廊、户外管线的日常巡检作业。从结构组成来看，整套机构采用对称式双侧布局，每侧排布六组独立的连杆单元，相邻连杆单元之间通过铰接销轴传递动力，单组连杆单元由长驱动杆、短传动杆、足端支撑臂三个核心构件组成，不同功能的杆件采用差异化配色区分，既方便装配阶段的零件分拣，也能在后期调试运行时快速观察各杆件的运动相位，排查卡滞、运动干涉问题。杆件之间的铰接位置全部采用轴套配合，预留0.02mm的转动间隙，既保证转动顺滑无卡滞，也避免间隙过大导致的运动精度损失，足端位置加装了透明材质的缓冲套，接触地面时可以吸收小幅冲击，降低硬质杆件与地面碰撞产生的噪音，同时增大接触摩擦力，避免在光滑瓷砖、金属地坪上出现打滑问题。设计过程中优先做了运动边界的干涉校验，所有杆件在完整的运动周期内，相邻构件的最小安全间隙保持在1.5mm以上，不会因为加工误差、装配公差导致运动过程中出现剐蹭，整套机构的动力输入点设置在侧方的主轴位置，单轴输入即可带动所有连杆单元按照固定相位差依次完成迈步动作，不需要额外添加复杂的电控分配系统，纯机械结构即可实现稳定的行走步态，降低了控制系统的复杂度，也提升了恶劣工况下的运行可靠性。安装边界方面，整套机构的主体框架宽度控制在180mm，长度方向的总尺寸为320mm，竖直方向的整体高度为150mm，上方预留了四个M4规格的安装螺孔，孔位间距按照通用小型设备搭载平台的标准设计，可以直接固定在重量不超过2kg的小型设备仓下方，不需要额外加工转接板。动力输入端的轴径设计为8mm，适配常规的小型直流减速电机输出轴，通过顶丝即可完成轴向固定，安装时只需要保证输入轴的同轴度误差在0.1mm以内，即可避免运转过程中出现额外的径向负载，延长铰接销轴的使用寿命。实际应用场景中，这套结构除了用于小型巡检设备，也可以作为教学演示机构用于机械原理课程的连杆运动展示，直观展示曲柄摇杆机构的运动转化过程，帮助学习者理解多杆件协同运动的相位匹配逻辑；也可以改装作为小型创意玩具的行走底盘，依靠纯机械结构实现稳定行走，相比齿轮传动的行走结构，连杆机构的抗冲击能力更强，遇到轻微碰撞时杆件可以通过小幅的位置偏移卸力，不会出现齿轮崩齿的问题。在结构优化阶段，针对杆件的受力情况做了壁厚调整，长驱动杆作为主要的受力构件，壁厚设置为3mm，短传动杆主要传递运动、受力较小，壁厚设置为2mm，在保证整体结构强度的前提下尽可能降低自重，减少动力输入的负载，整套结构的自重控制在180g以内，搭配常规的130型直流减速电机即可驱动，行进速度可以通过调整电机转速在0.1m/s到0.3m/s之间调节，满足低速巡检、演示类场景的使用需求。
