多关节探针式探测机器人结构设计

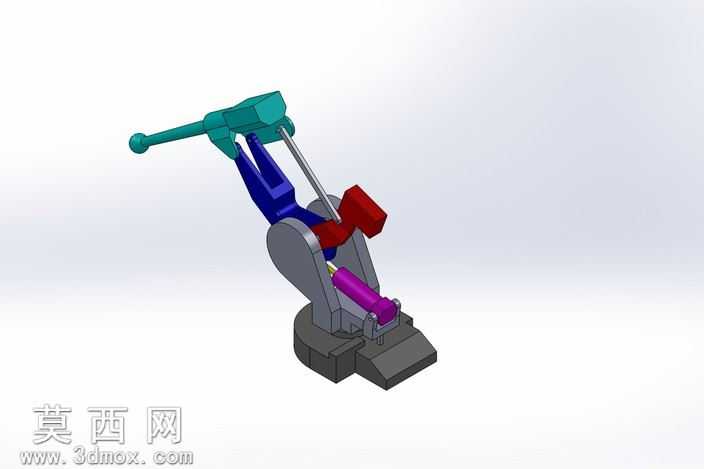

本作品为探针式探测机器人三维结构设计，整体采用多关节串联机械臂构型，在三维建模过程中严格遵循机械设计公差配合规范，对各运动部件的装配关系进行了完整约束定义，确保各关节转动副、移动副的运动逻辑符合实际机械传动原理。建模阶段从基座部分开始搭建，底部基座采用厚重式方形结构设计，内置回转支撑结构的安装位，为整机提供稳定的支撑基础，可实现整个臂体的水平方向360度回转运动。基座上方依次衔接腰转关节、大臂摆动关节、小臂俯仰关节以及末端执行器调姿关节，各关节处均预留了驱动元件、传动杆件的安装空间，其中大臂与小臂之间采用气撑杆式辅助支撑结构，可平衡臂体自重带来的负载力矩，提升关节运动过程中的稳定性。末端搭载长杆式探针执行器，探针头部采用球形端头设计，可避免探测过程中对被测物体表面造成划伤，探针与末端关节之间设置有微调结构，可根据检测需求调整探针的伸出长度与探测角度。材质渲染阶段针对不同部件的功能属性分配了对应的材质表现：基座与主承重结构件采用深灰色哑光金属材质，模拟铸铁机座的厚重质感；大臂结构件采用深蓝色工程塑料与金属结合的材质表现，兼顾结构强度与轻量化需求；关节连接部件采用银灰色金属质感，突出机械加工零件的精密属性；末端探针与驱动缸体部分采用紫红色与青绿色的区分色，清晰标识不同功能模块的边界。设计过程中重点考量了机械臂的工作可达范围，通过各关节长度与转动角度的匹配设计，让探针可覆盖较大的三维探测空间，满足不同工位的检测作业需求；各运动部件之间均预留了合理的装配间隙，避免运动过程中出现结构干涉，同时对管线排布空间进行了预留，可方便后续布设驱动线路与信号传输线路。整体结构紧凑，关节布局合理，既具备工业机械臂的运动灵活性，又通过专用探针执行器适配精密探测作业场景，可作为工业检测类机器人的结构参考方案，用于表面形貌检测、点位坐标探测等相关作业场景的机械结构原型。
