仿生机器人足部脚踝及胫部结构设计

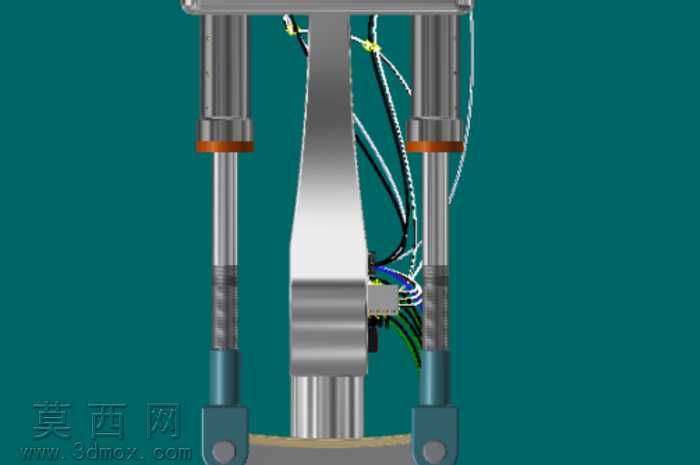

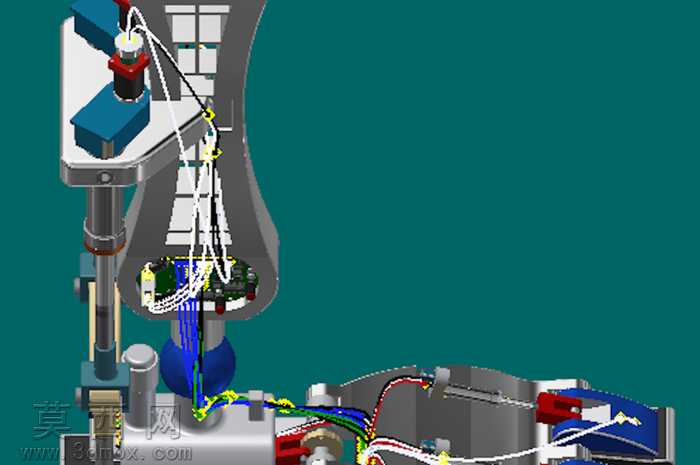

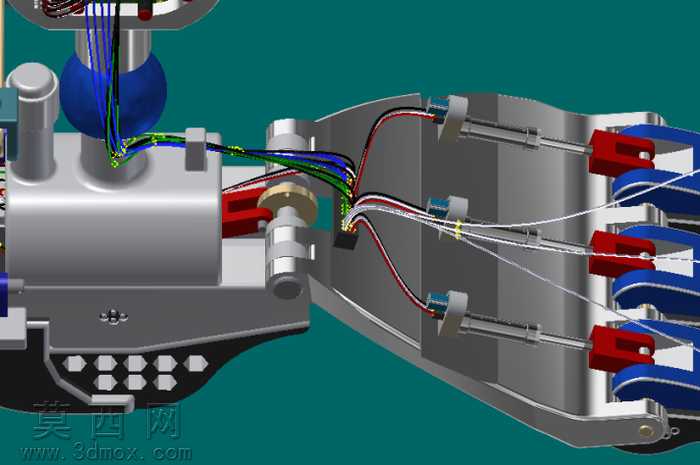

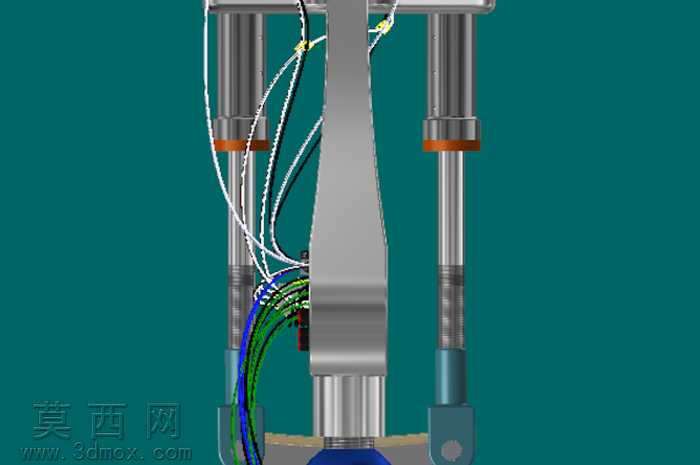

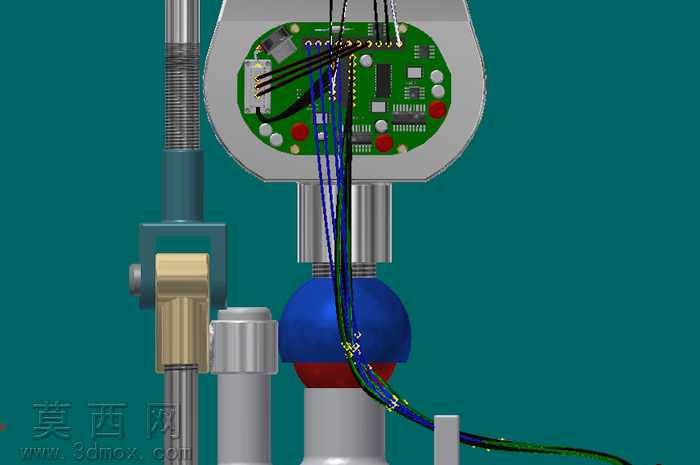

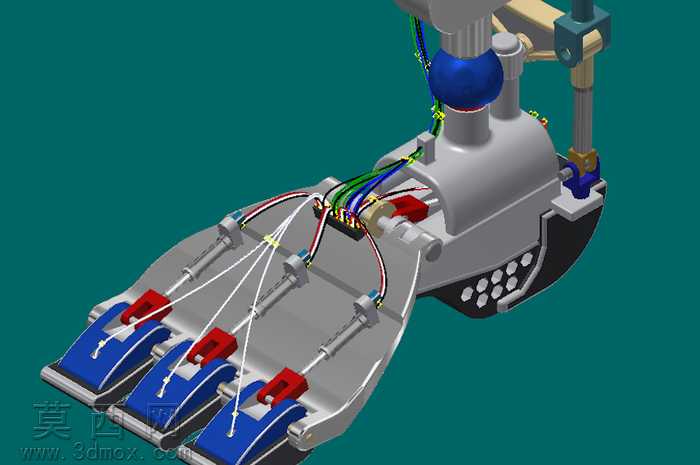

本作品为仿生机器人足部、脚踝与胫部一体化结构的三维建模设计，整体采用铝制主体材质打造，在保证结构轻量化的同时兼顾极高的结构强度，可适配高负载作业场景的使用需求。建模过程中严格遵循仿生人体下肢的运动逻辑，对足部、脚踝、胫段的连接关节做了精细化的结构还原，脚踝处采用球铰式连接结构，可实现多自由度的姿态调整，匹配真实人体脚踝的活动范围，为机器人行走、越障等动作提供充足的运动空间。足部结构做了分趾式设计，每根脚趾与脚跟位置均预留了压力传感器的安装点位，可实现行走过程中接触面压力数据的实时采集，为机器人的步态调整、平衡控制提供精准的数据支撑，即使足部结构未完全与地面接触，也可通过压力传感器的反馈完成姿态校准。布线设计上采用了内置走线方案，将传感器连接线、执行器控制线统一整合在结构内部的走线槽内，避免线缆外露造成的运动干涉与外部磨损，提升整体结构的可靠性。胫段部分采用轻量化框架式结构，在保证结构刚性的前提下尽可能降低整体重量，适配外骨骼类机器人的搭载需求，可满足消防等特殊作业场景下的苛刻使用条件，能够承受高强度冲击与复杂环境的考验。脚趾部位采用线性执行器驱动，每根脚趾可独立完成屈伸动作，可实现对不同接触面的自适应贴合，提升行走过程中的抓地力与稳定性。整体建模过程中对各零部件的装配公差做了严格校验，所有活动部件均预留了合理的运动间隙，保证结构运动过程中无卡滞、干涉问题，同时对各受力部件做了强度校核，确保结构在额定负载下不会出现形变、断裂等问题，可直接用于后续的原型制作与功能验证。
