工程车辆集成式操控座椅控制台结构设计

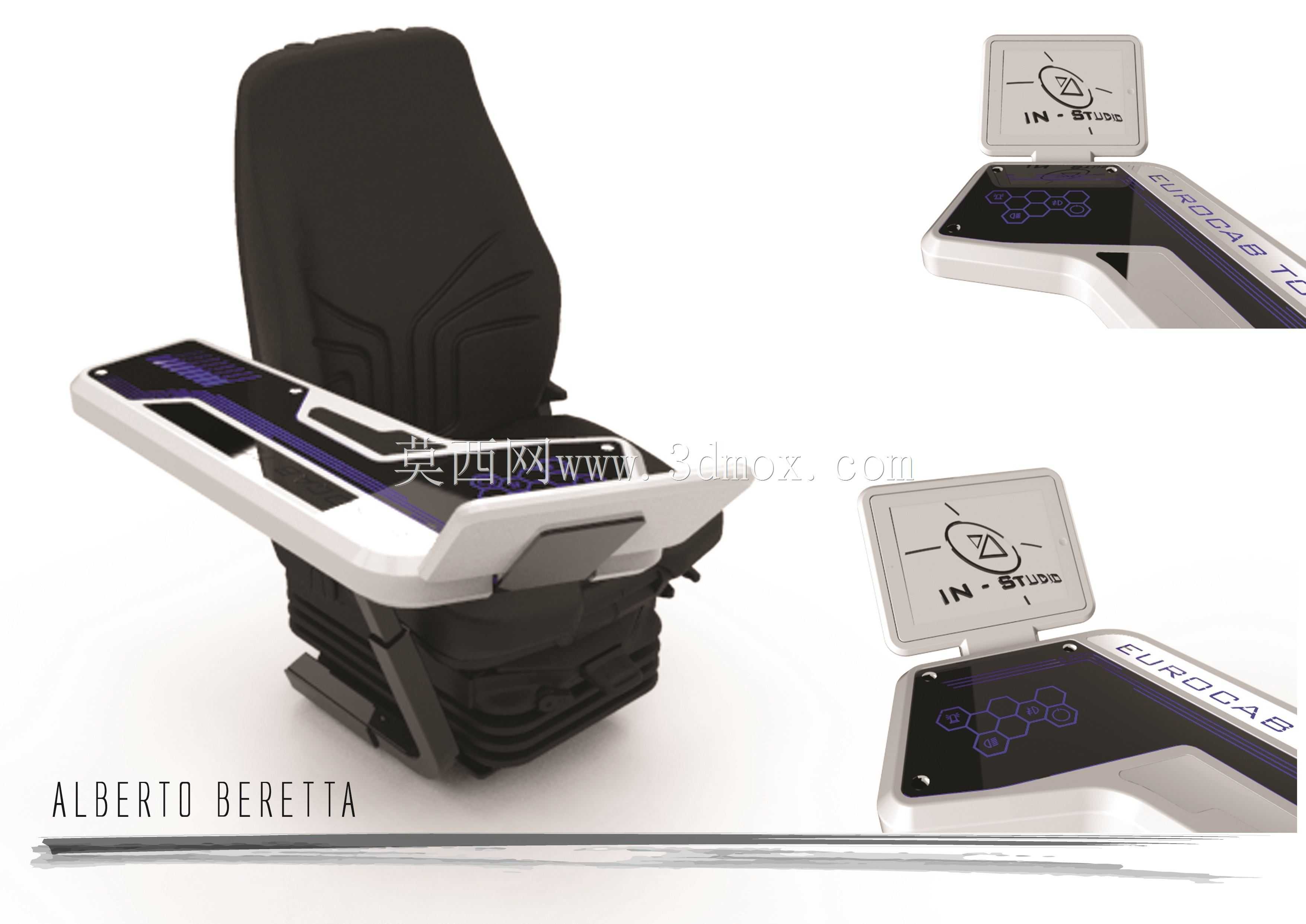

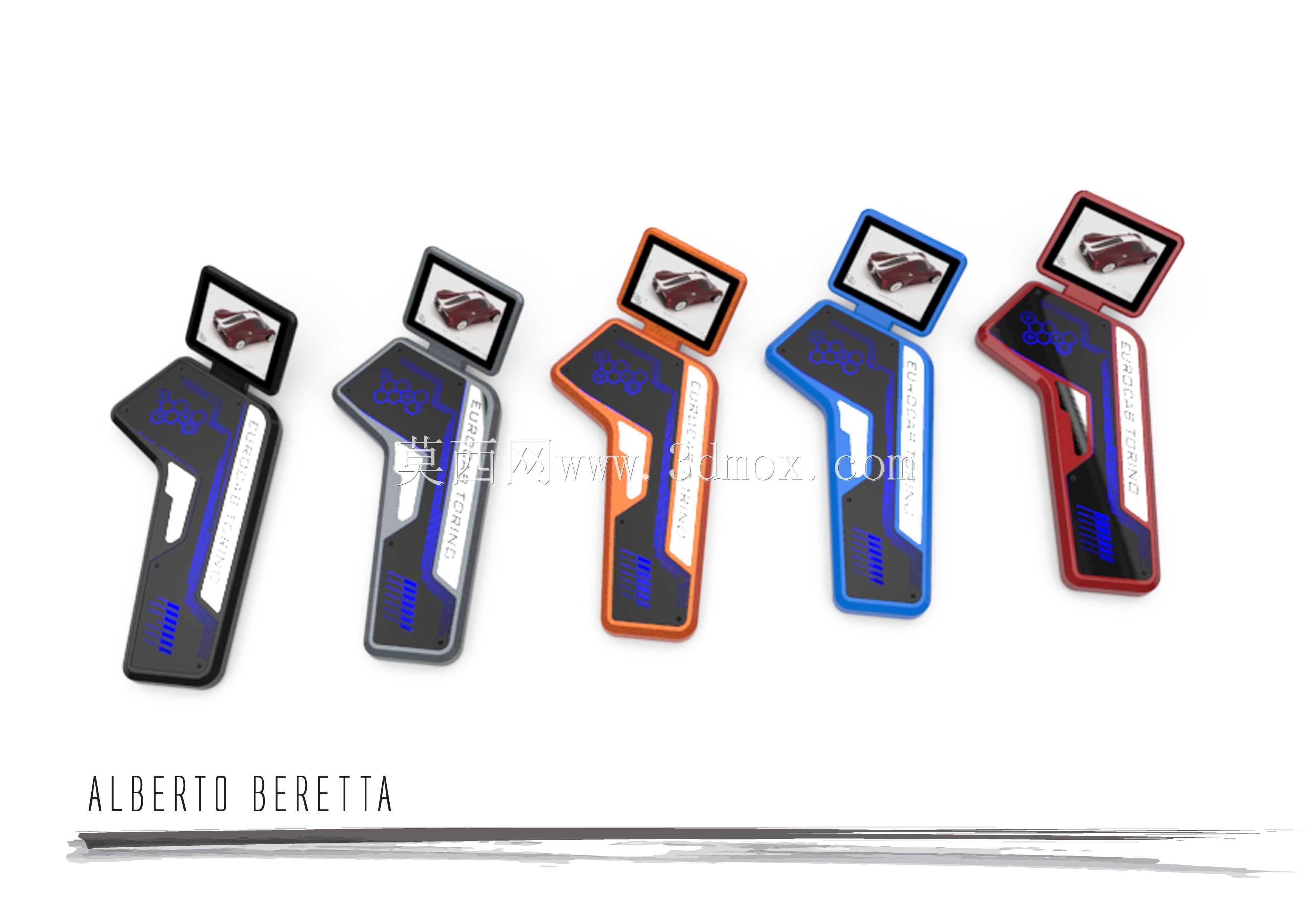

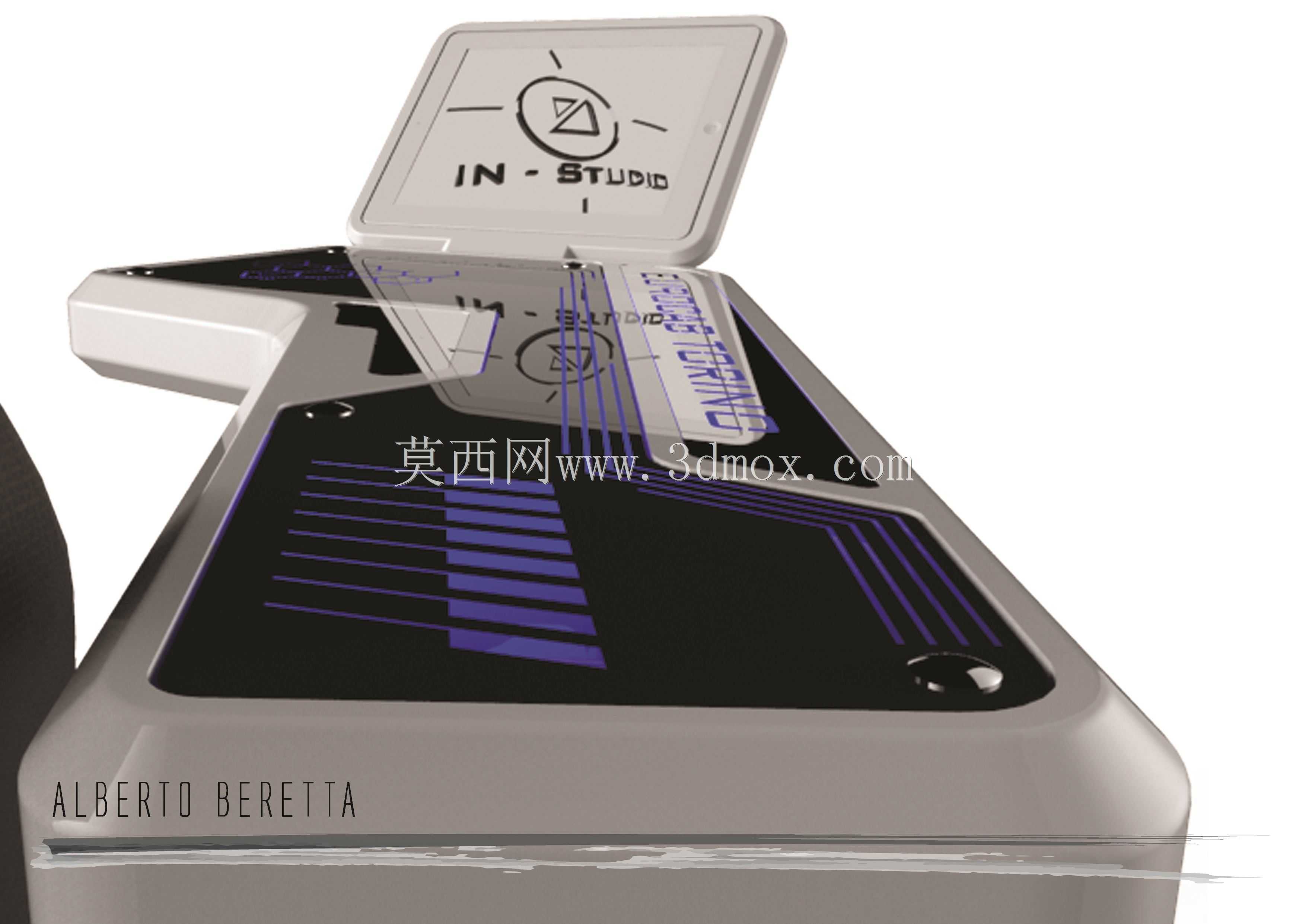

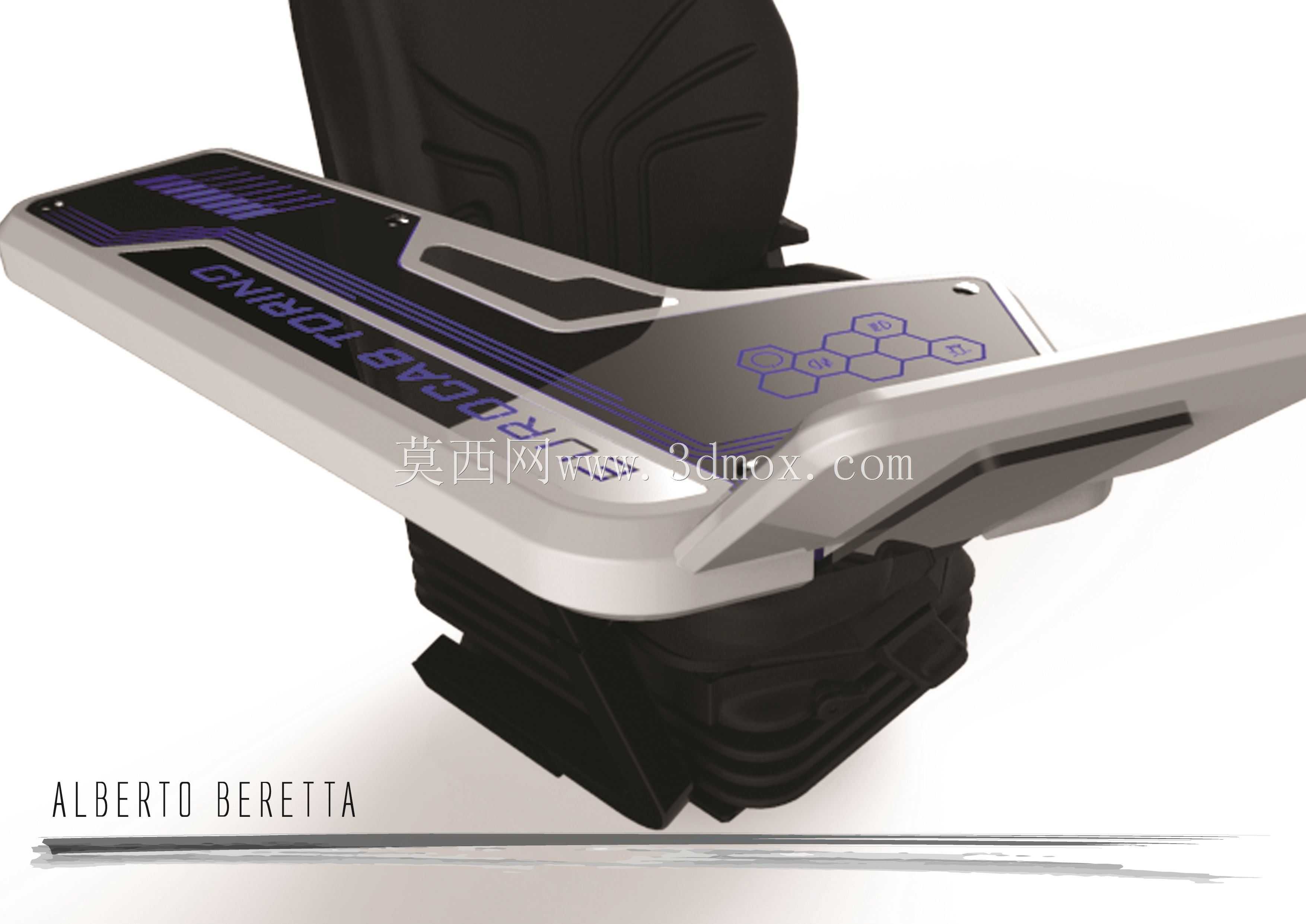

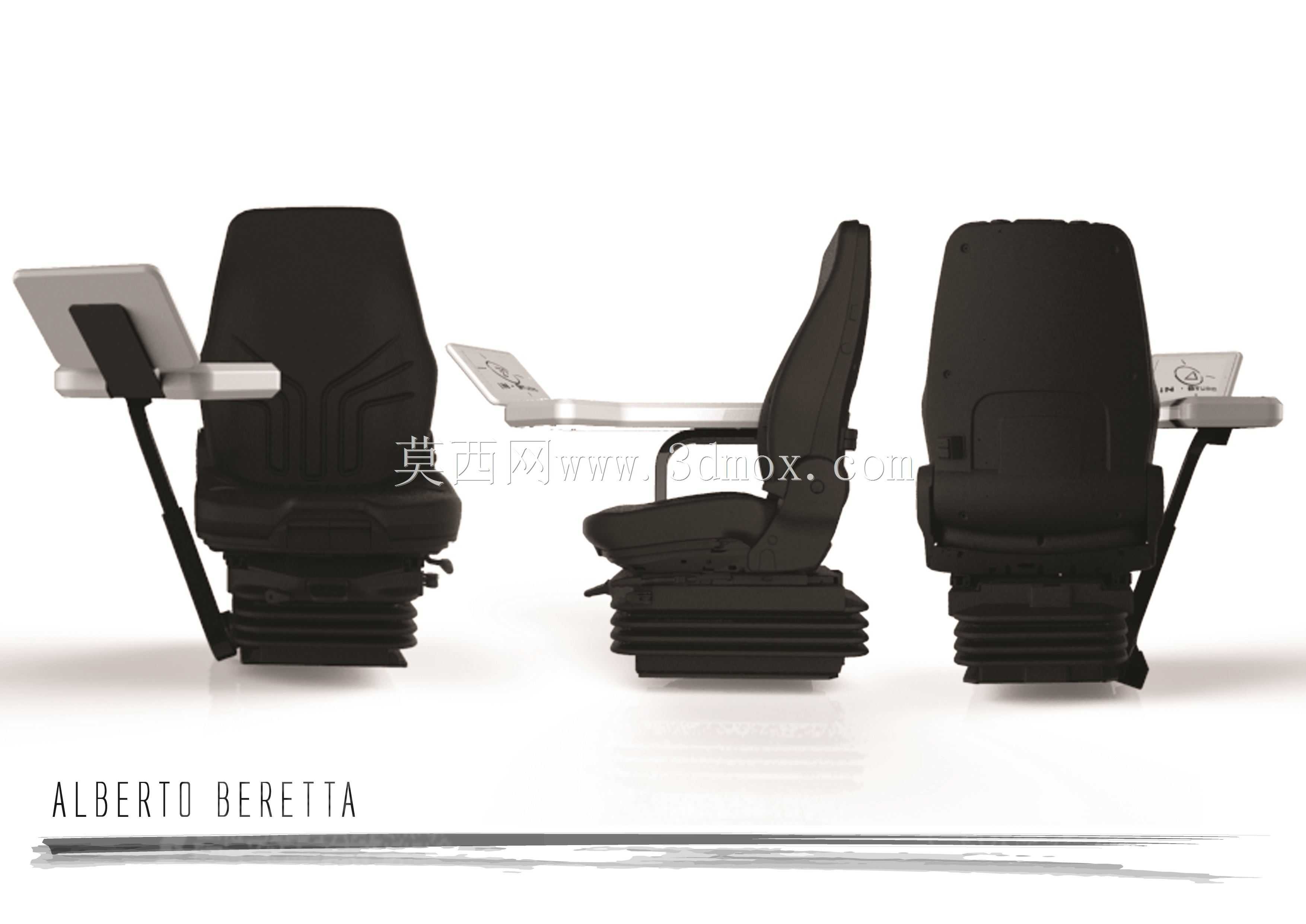

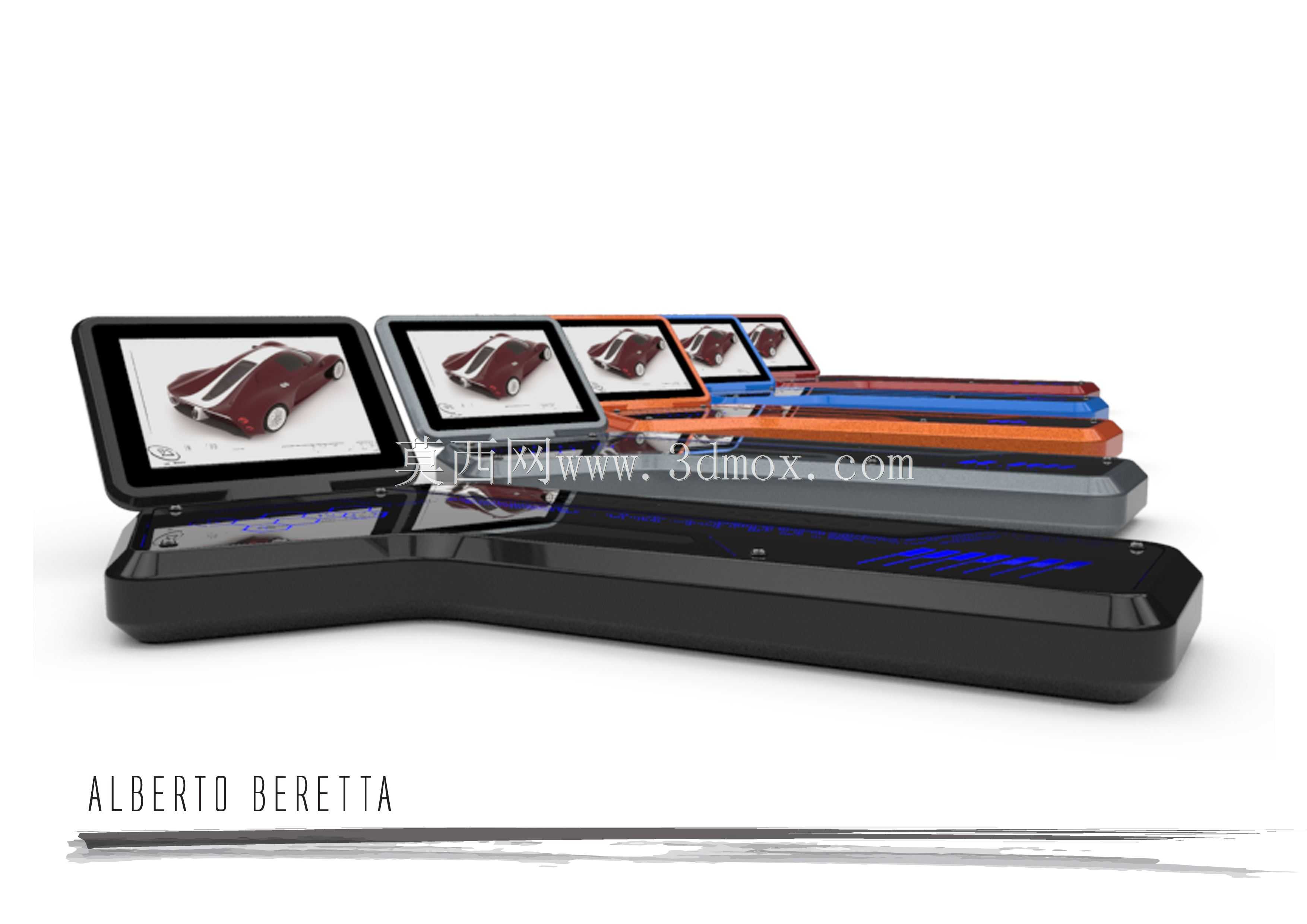

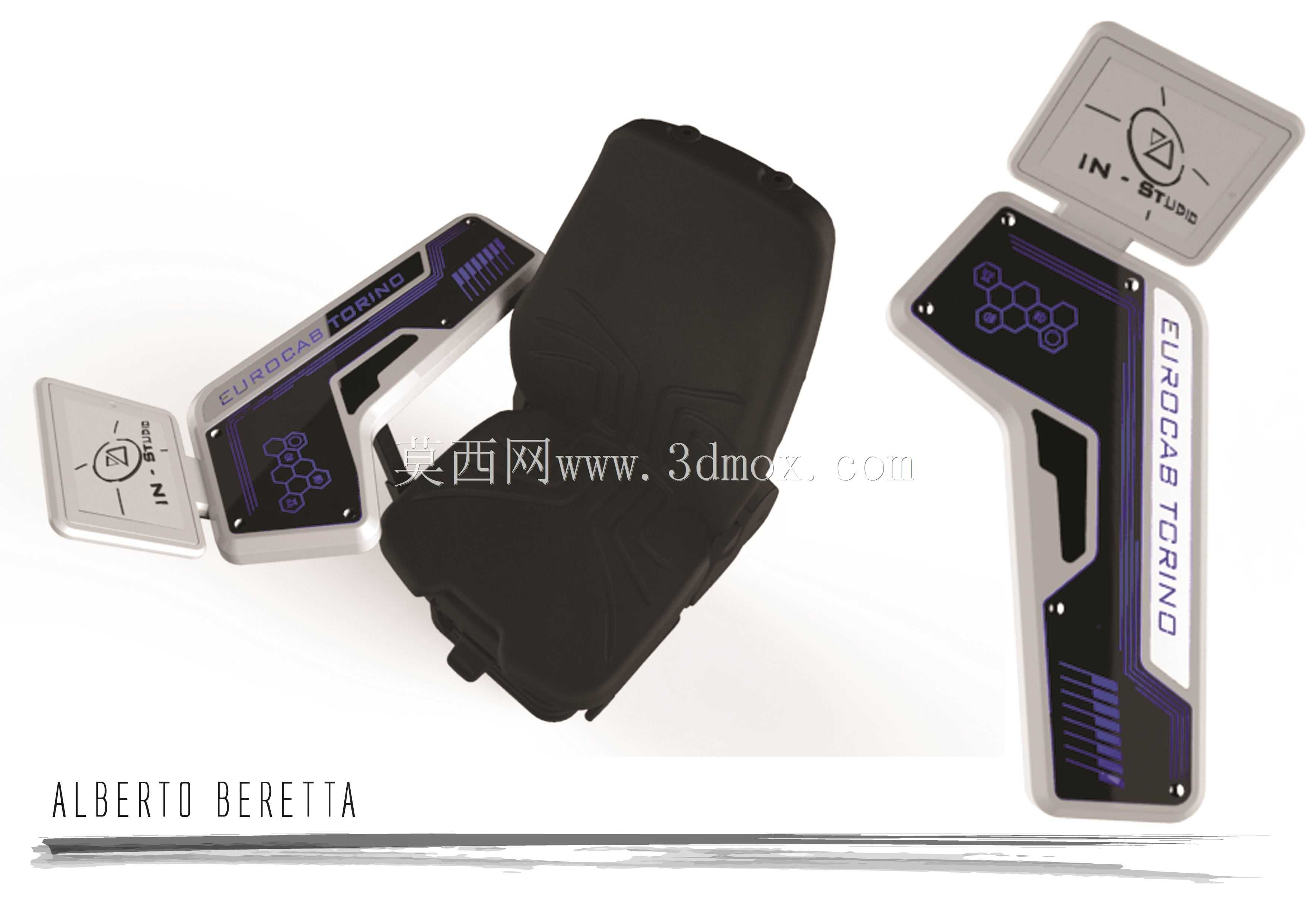

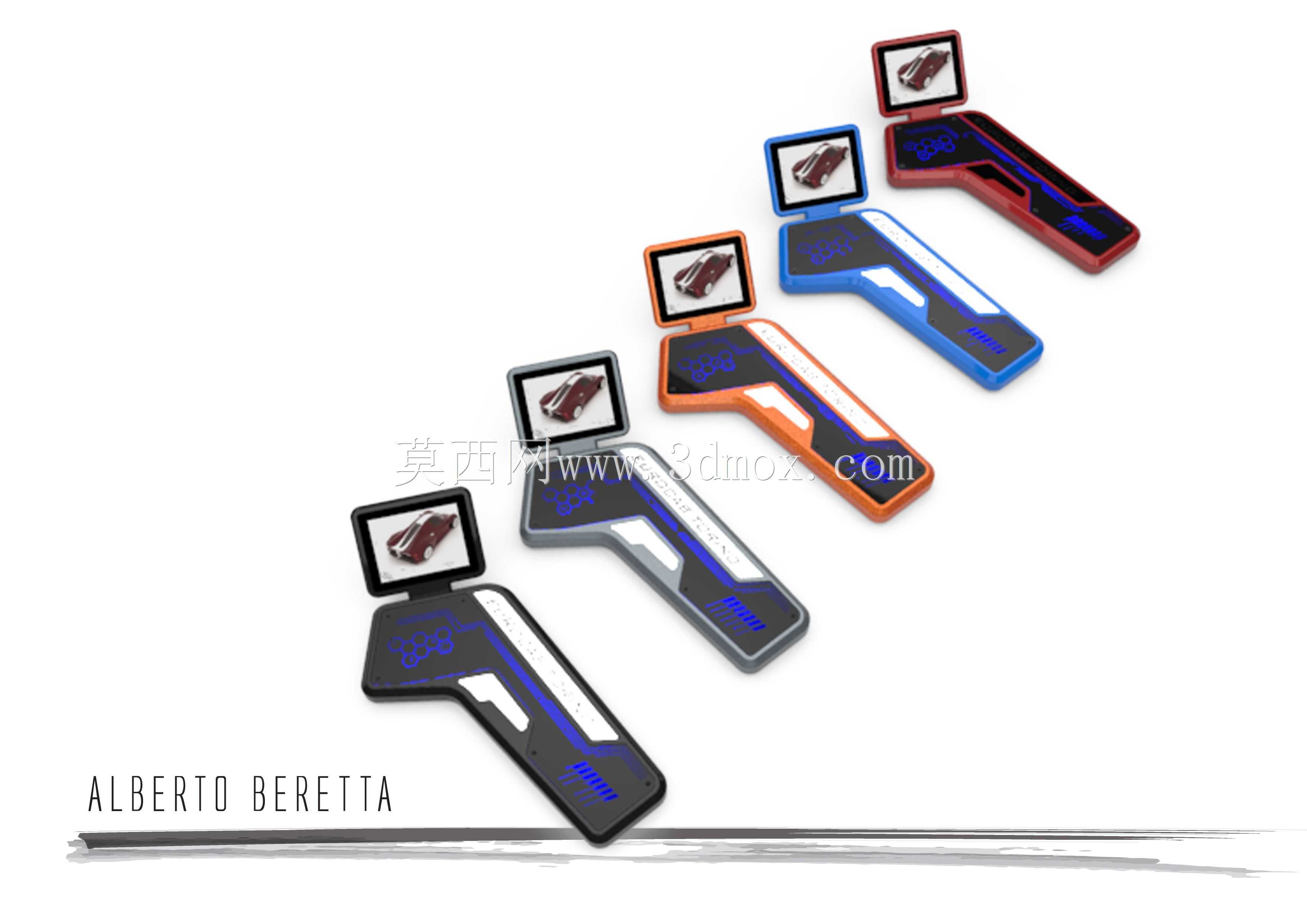

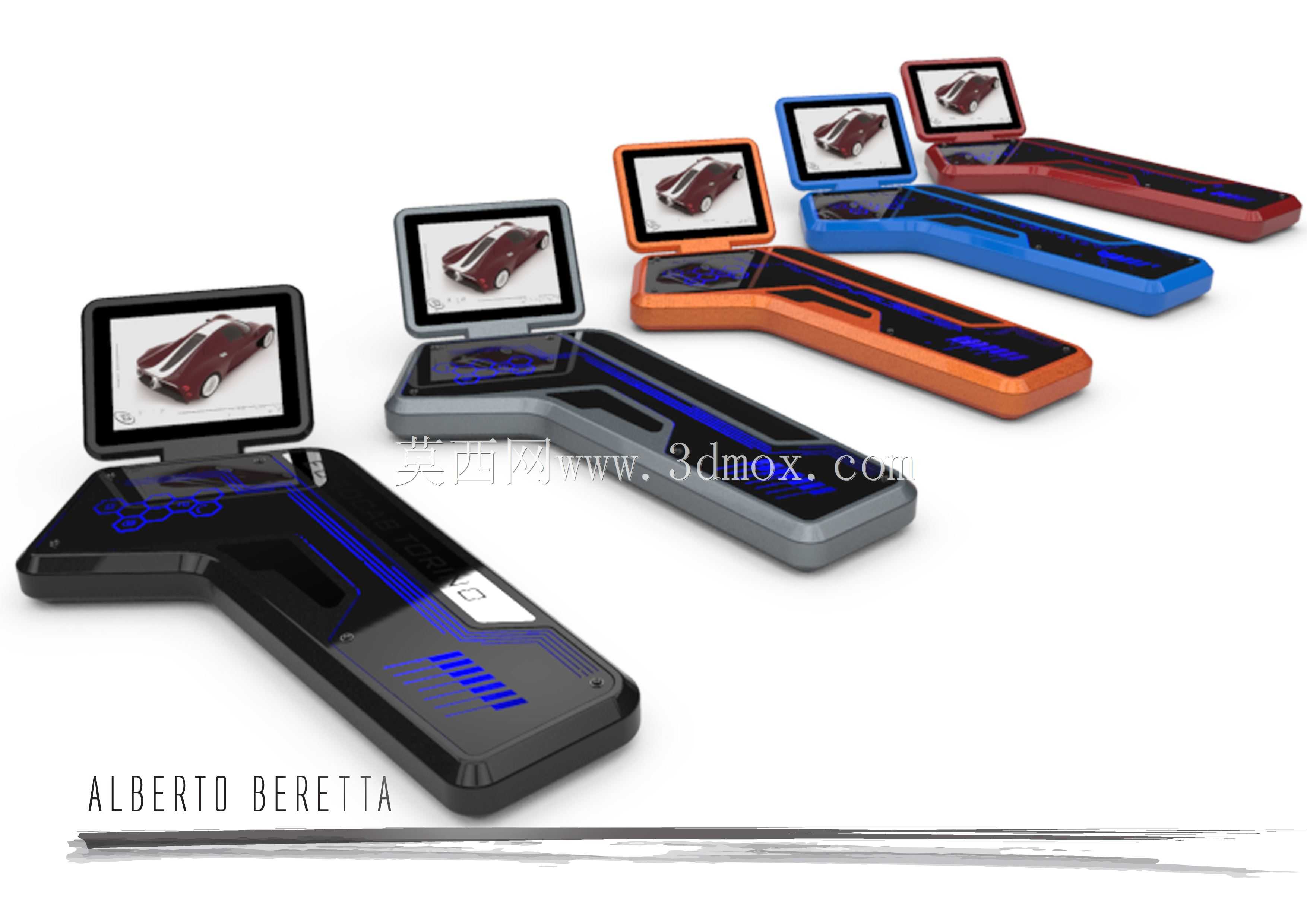

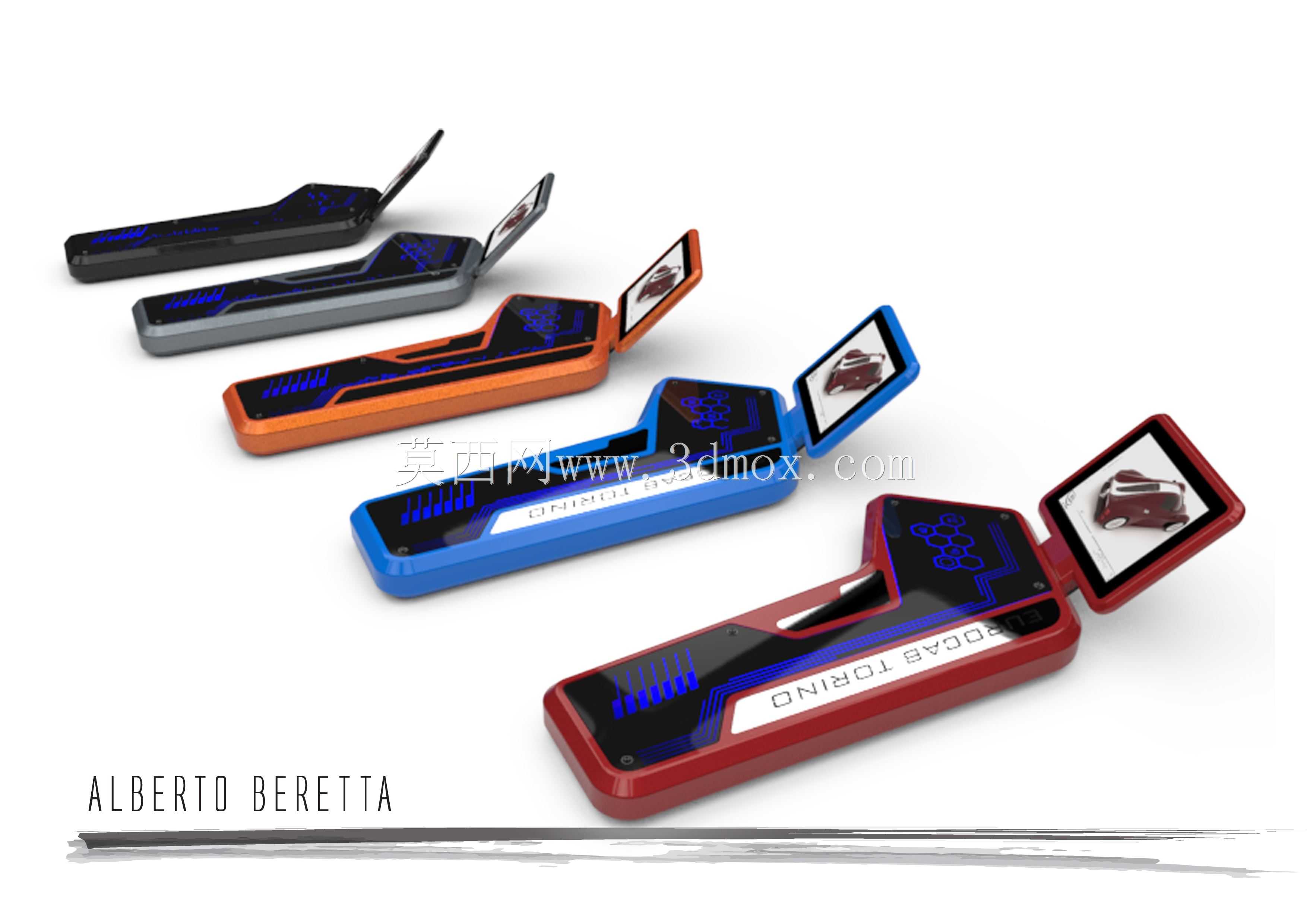

这套集成式操控座椅控制台，主要面向非道路移动工程作业车辆的驾驶操控场景设计，常见于重型挖掘机、矿用自卸车、大型盾构机操作舱、港口起重设备的操作室内部，替代传统分散布置的操控按键、显示终端与驾乘座椅，将作业人员的驾乘支撑、操控输入、状态观测功能整合为一体化总成，减少操作舱内零散部件的布置冗余，压缩操作舱整体布局空间，同时优化作业人员长时间操作的动作路径，降低持续作业的操作疲劳度。从功能集成逻辑来看，该控制台将操作按键区、嵌入式显示终端与悬浮式扶手操控台直接集成在座椅侧方的支撑结构上，作业人员落座后，手臂自然放置在扶手台面上即可触及所有高频操作按键，无需侧身或大幅抬臂完成操作动作；嵌入式的显示终端采用可翻折结构，非作业状态下可扣合在扶手台面上形成平整台面，避免落灰或硬物磕碰损伤屏幕，作业状态下可根据操作人员的坐姿高度、视线角度调整翻转角度，确保作业人员保持正常坐姿时，视线无需大幅偏移即可观测到设备运行参数、作业面监控画面、故障预警提示等核心信息，减少颈部转动幅度，适配长时间连续作业的人机工程需求。设计过程中优先考虑了操作舱的安装边界约束，整体总成以座椅底部的安装法兰作为统一固定接口，可直接适配多数工程车辆操作舱的标准座椅安装点位，无需额外在舱壁或地板上开设独立的操控台安装孔位，降低整车装配的改造成本；座椅侧方的操控台延伸长度控制在人体手臂自然伸展的舒适范围内，扶手台面的高度与座椅座垫的高度差保持在人体小臂水平放置的舒适区间，按键区的布局按照操作频率划分区域，高频操作的功能按键布置在手指自然弯曲可触及的核心区域，低频使用的功能按键布置在靠近台体边缘的区域，避免误触风险。结构设计上，座椅本体采用高密度发泡支撑结构，靠背的曲面贴合人体脊柱自然生理曲度，腰部位置设置额外的支撑凸起，缓解长时间坐姿下的腰部负荷；侧方操控台的壳体采用高强度工程塑料注塑成型，内部预留充足的走线空间，所有操控按键、显示屏幕的连接线束可通过台体内部的走线槽汇总到座椅底部的接线端口，与整车的控制系统线束实现快速插接，减少舱内明线布置带来的干涉、磨损风险；翻折式显示屏的转轴采用阻尼结构，可在任意调整角度下保持稳定支撑，不会因车辆作业过程中的振动出现屏幕自行滑落或角度偏移的问题，台体边缘做圆弧过渡处理，避免作业人员操作过程中磕碰棱角造成伤害。考虑到工程作业场景的复杂工况，控制台所有外露的接缝位置都做了错位挡边设计，可阻挡作业过程中产生的粉尘、飞溅的水渍进入台体内部，适配多粉尘、高湿度的作业环境；按键采用密封式轻触按键，按压行程适中，带清晰的触感反馈，操作人员佩戴劳保手套时也可准确完成按键操作，不会出现按动无反馈或误触发的问题；台体表面采用哑光磨砂处理，避免操作舱内照明光线在台面上形成反光干扰操作人员观测屏幕的视线。从安装适配维度来看，整个控制台总成的底部安装孔位采用通用化尺寸设计，可兼容不同吨位工程车辆操作舱的地板安装间距，侧方操控台与座椅本体的连接位置设置了小幅的前后调节余量，可根据不同体型操作人员的手臂长度调整操控台的前后位置，配合座椅本身的前后、高低调节功能，覆盖绝大多数作业人员的坐姿适配需求；显示屏的嵌入尺寸预留了通用工业显示屏的安装间隙，后期可根据不同车型的配置需求，替换不同尺寸、不同显示功能的终端模块，无需重新开模制作台体外壳，降低系列化车型的开发成本。实际作业过程中，这种一体化的控制台结构可让操作人员在保持舒适坐姿的状态下完成几乎所有作业操作，无需频繁调整身体姿态去触及分散布置的操控部件，有效降低长时间作业的疲劳累积，同时集成化的结构也减少了操作舱内的突出部件，给操作人员留出更充足的腿部活动空间，遇到紧急情况时可快速做出避让动作，提升操作过程的安全性。
