塑料红酒开瓶器结构设计方案

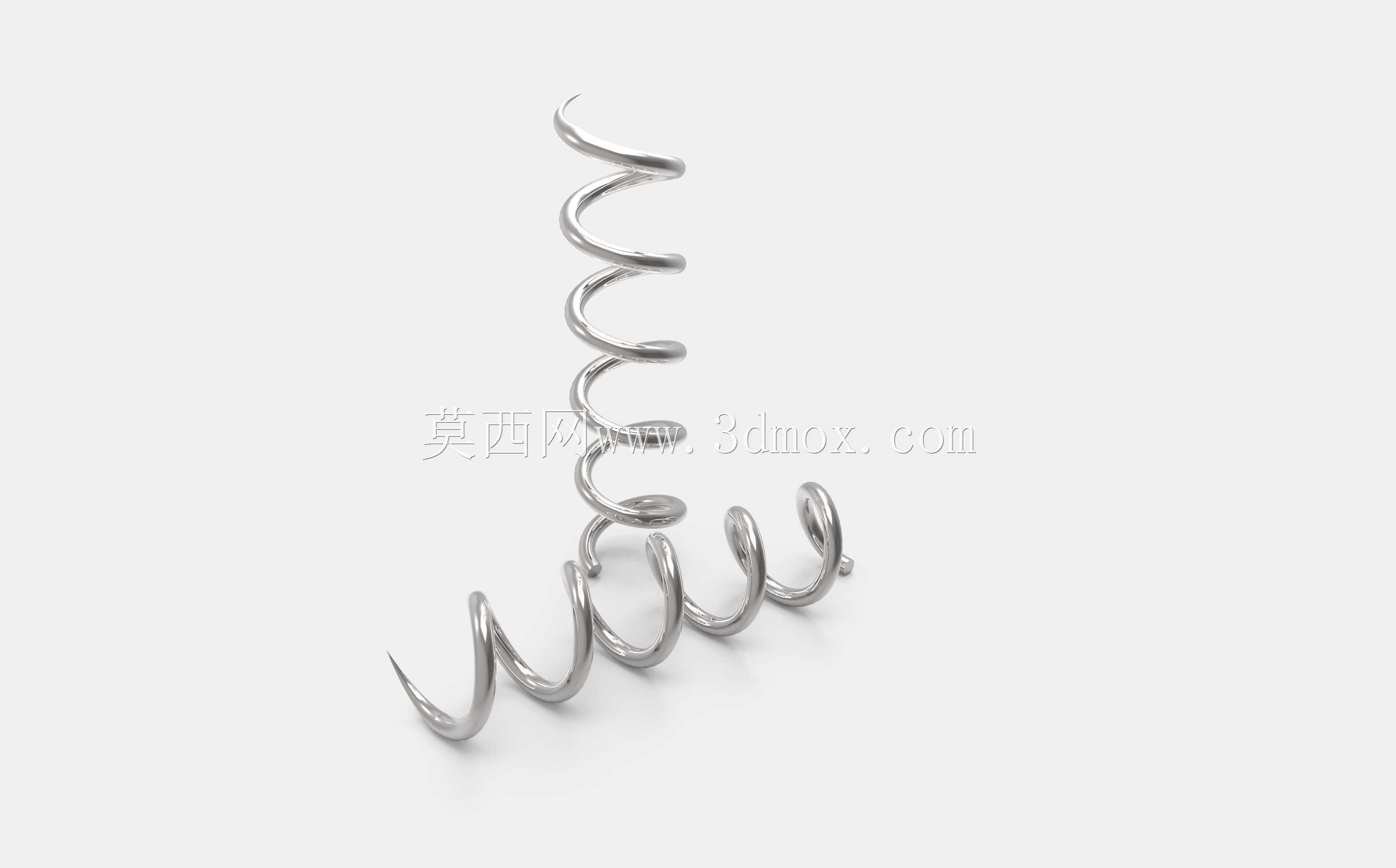

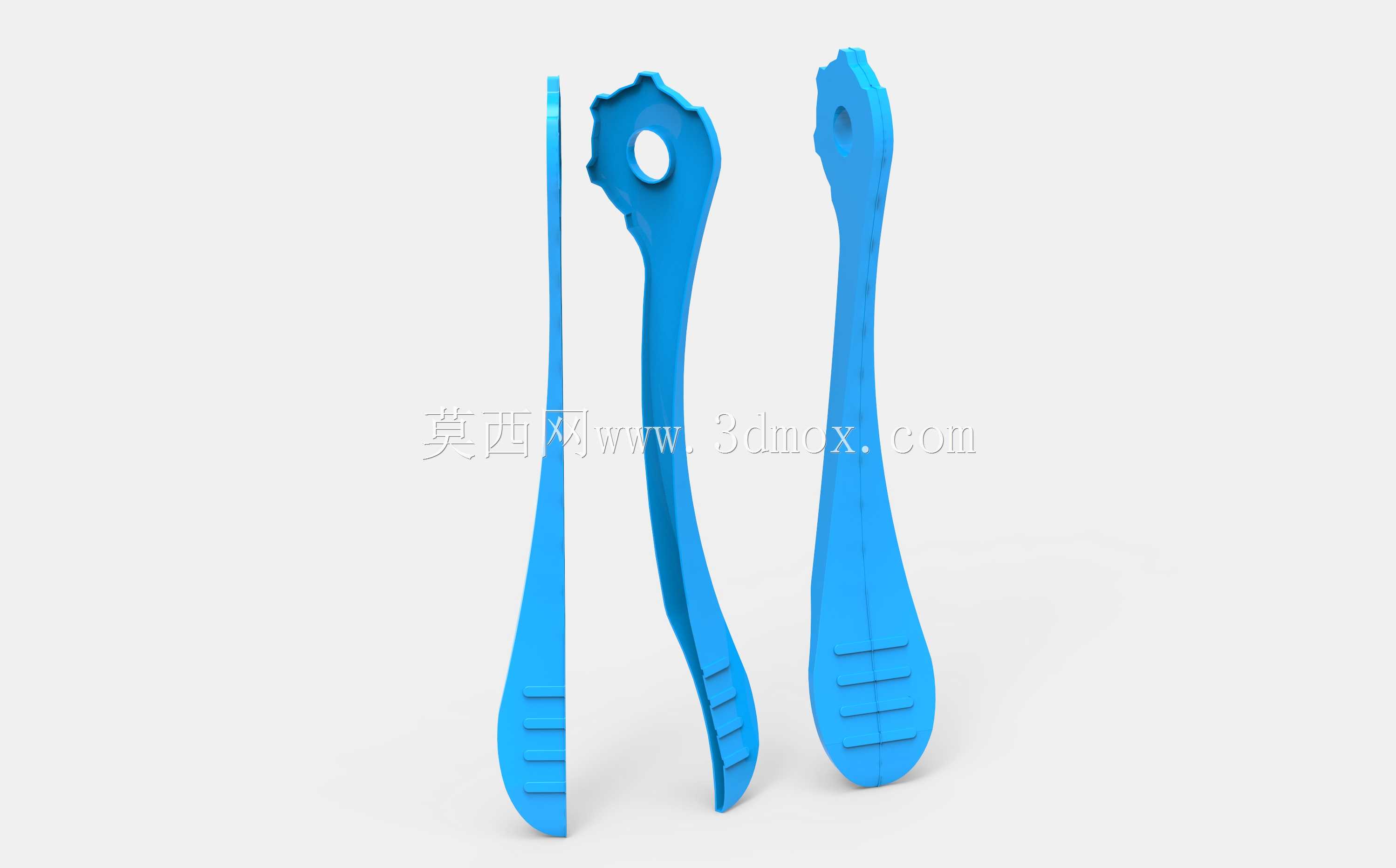

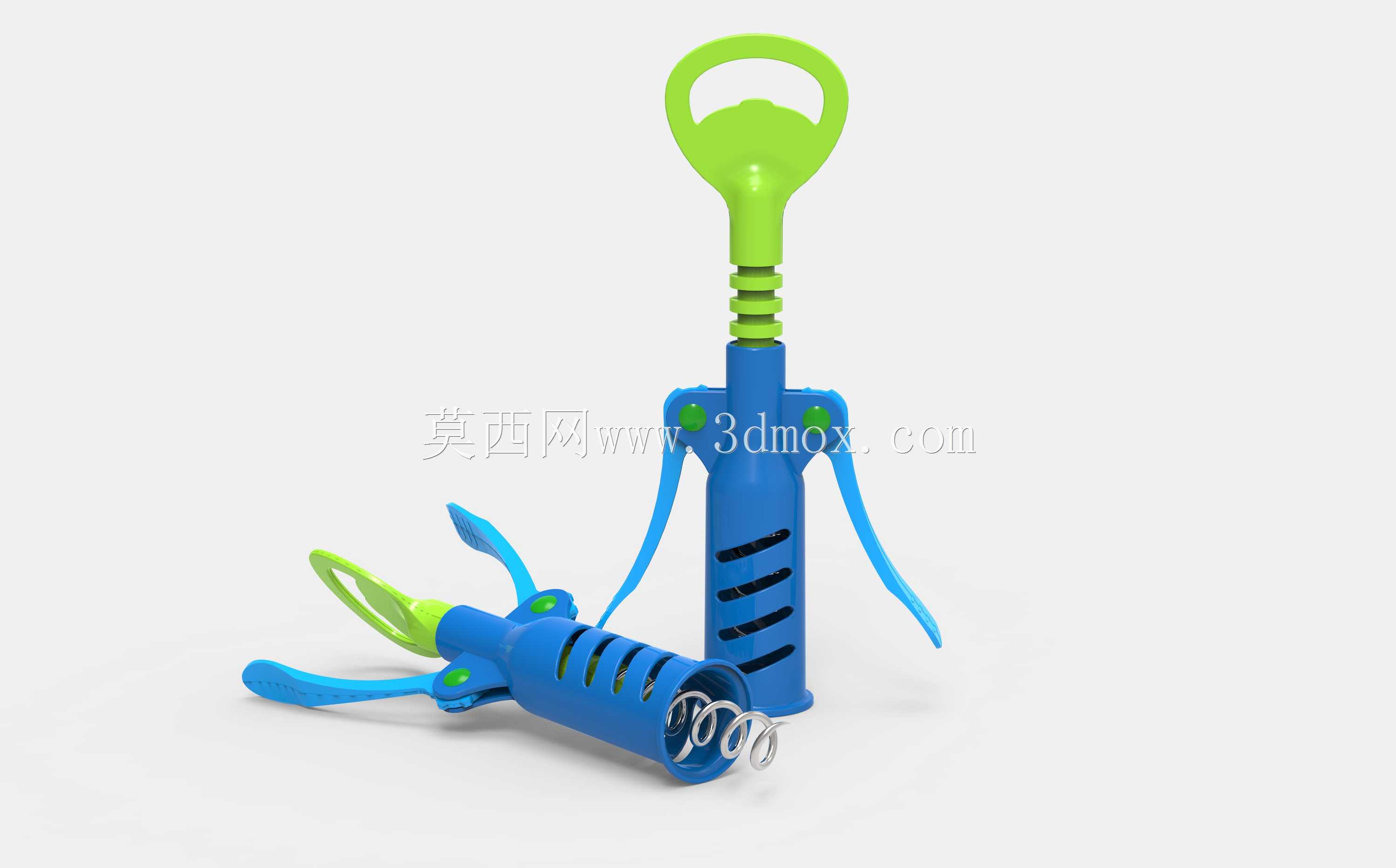

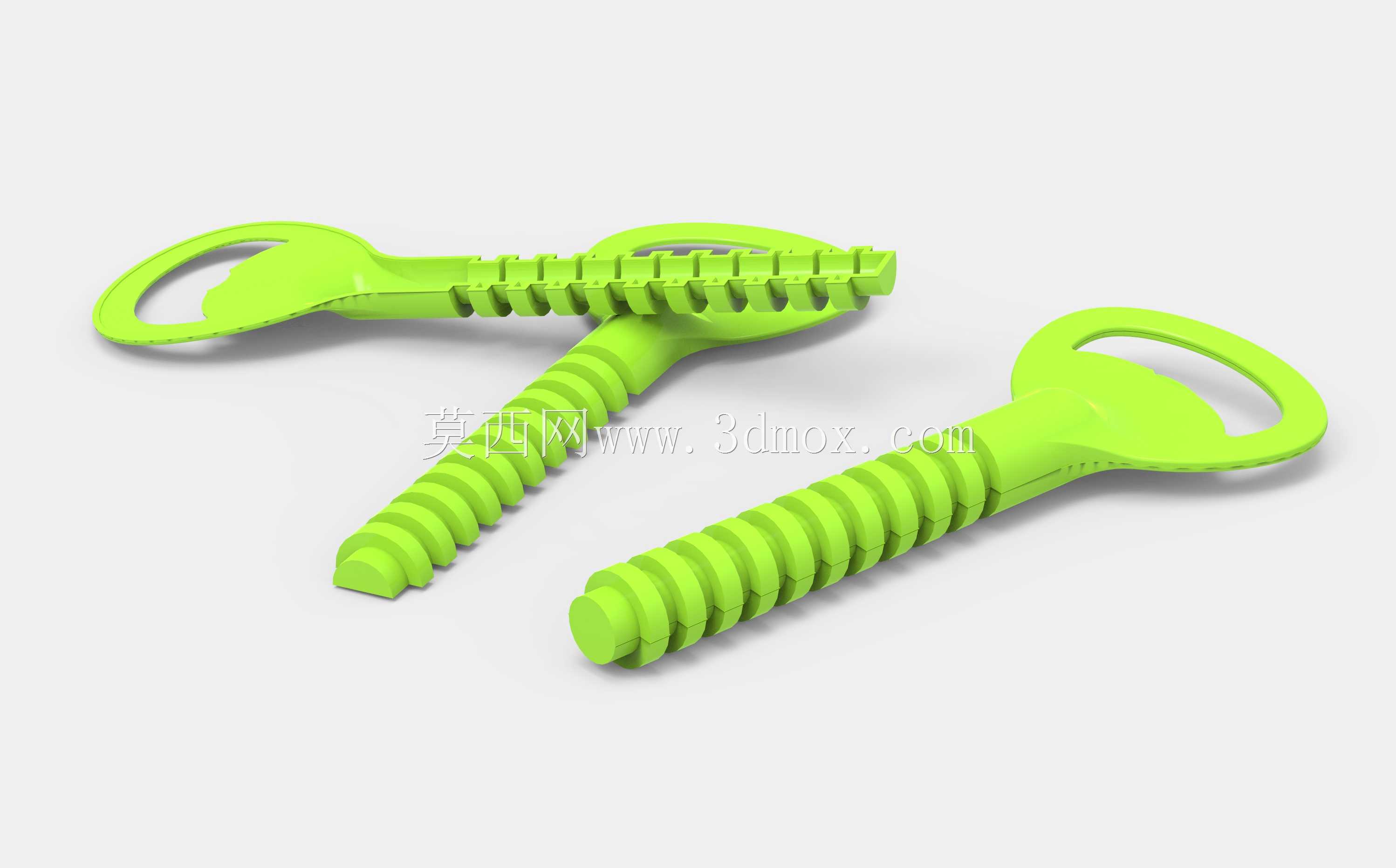

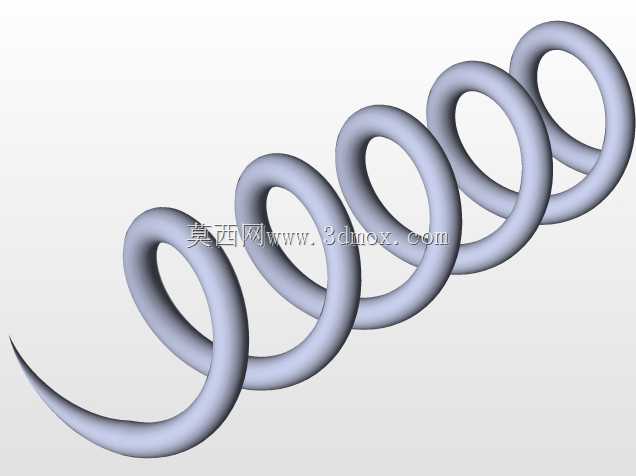

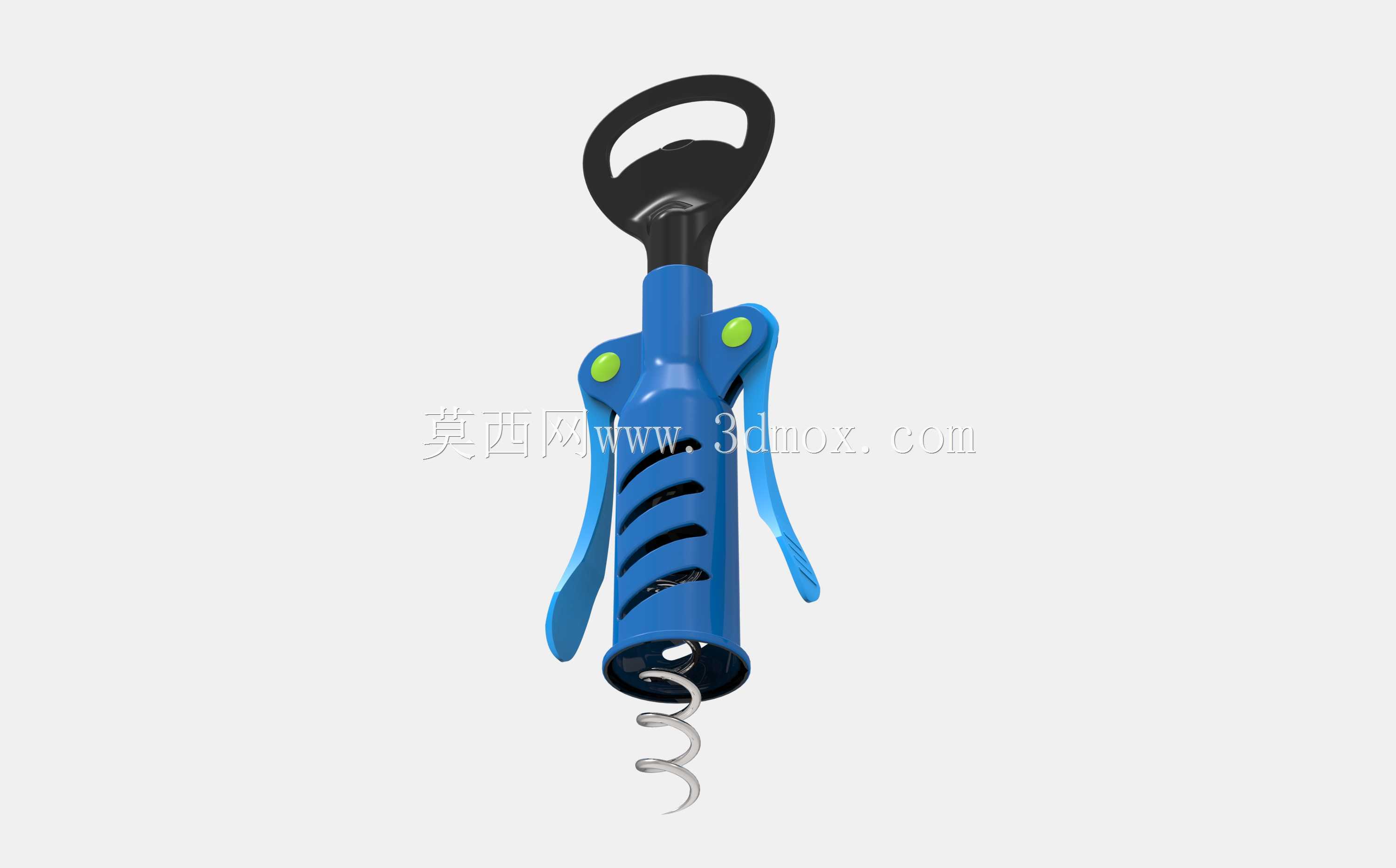

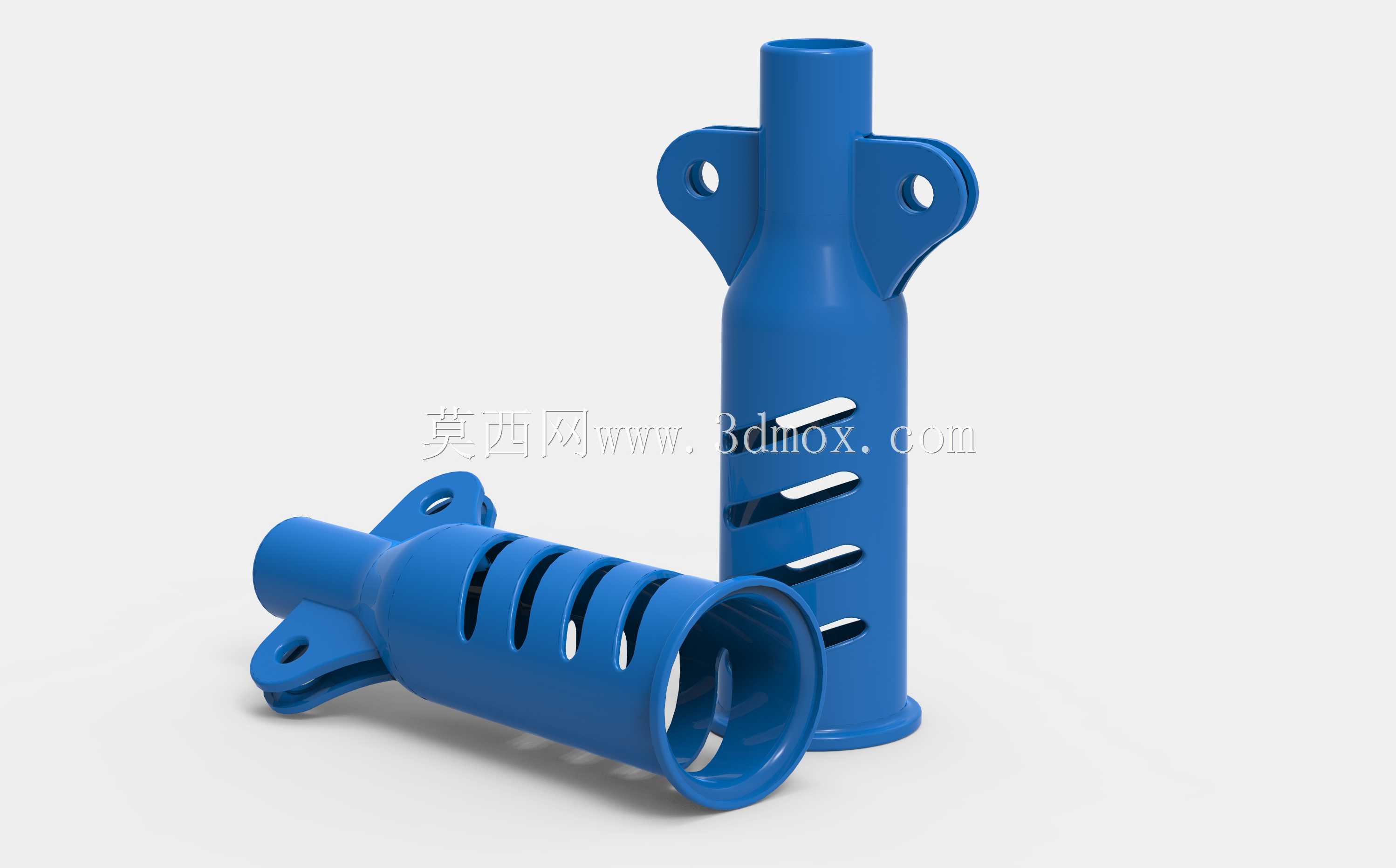

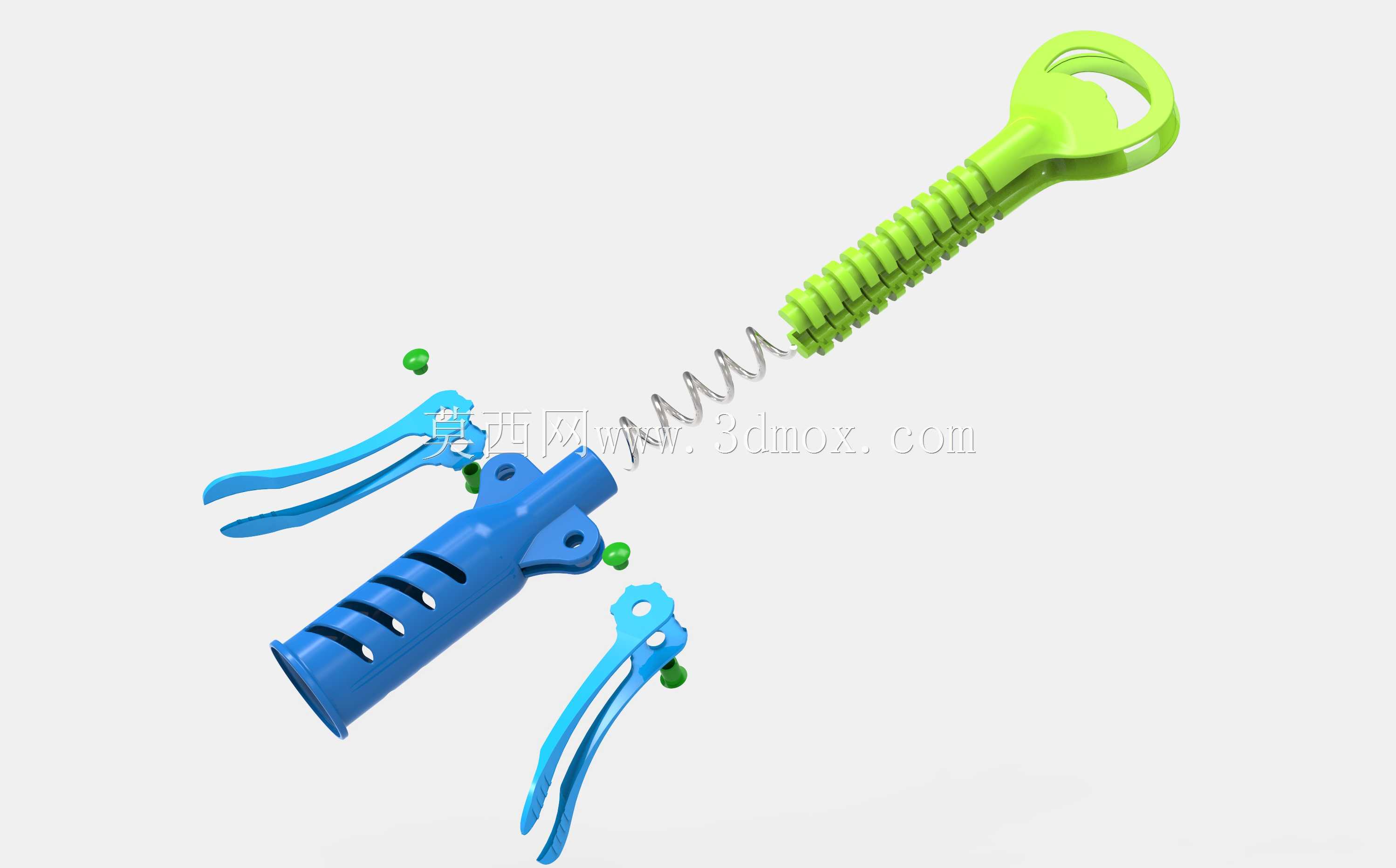

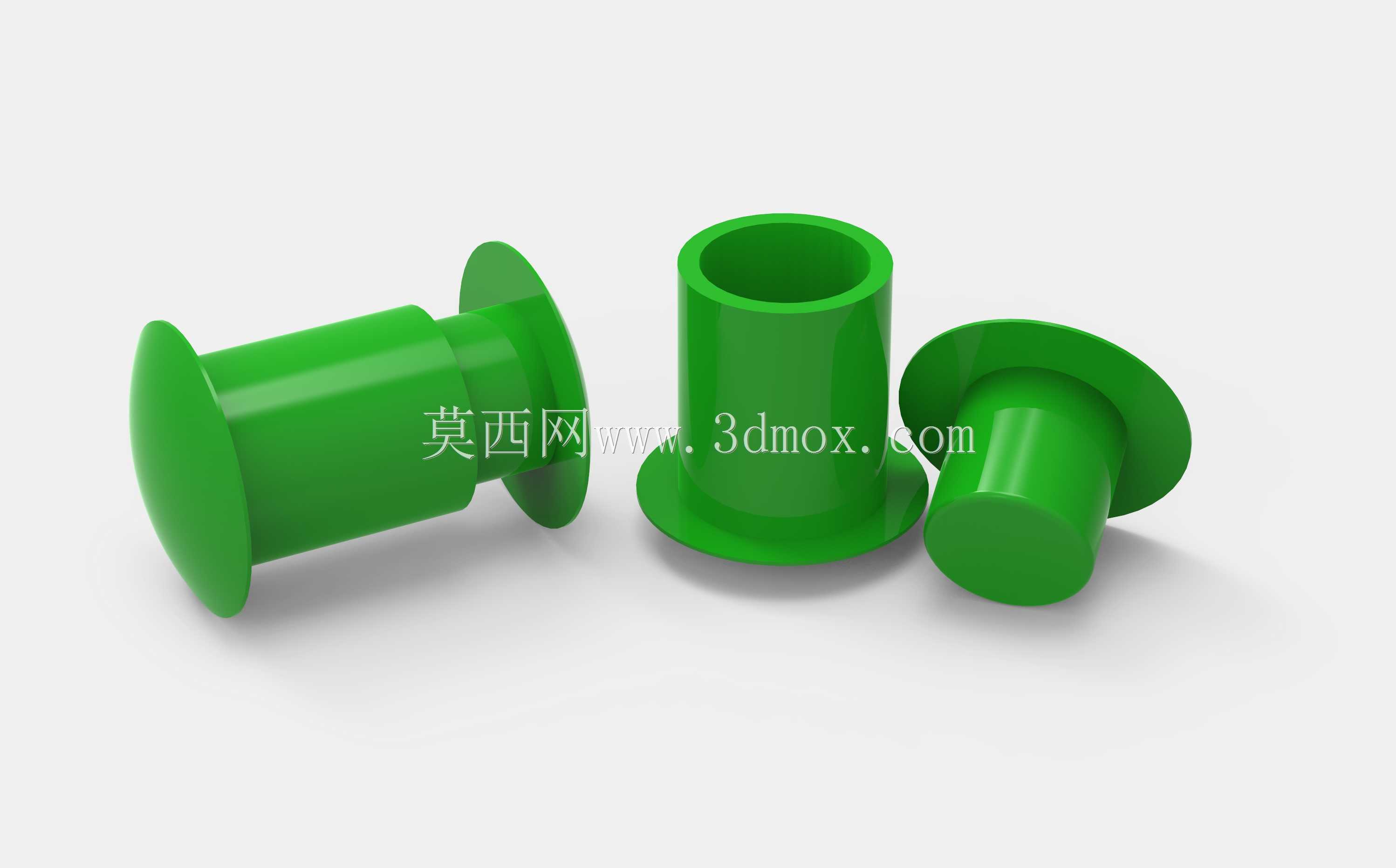

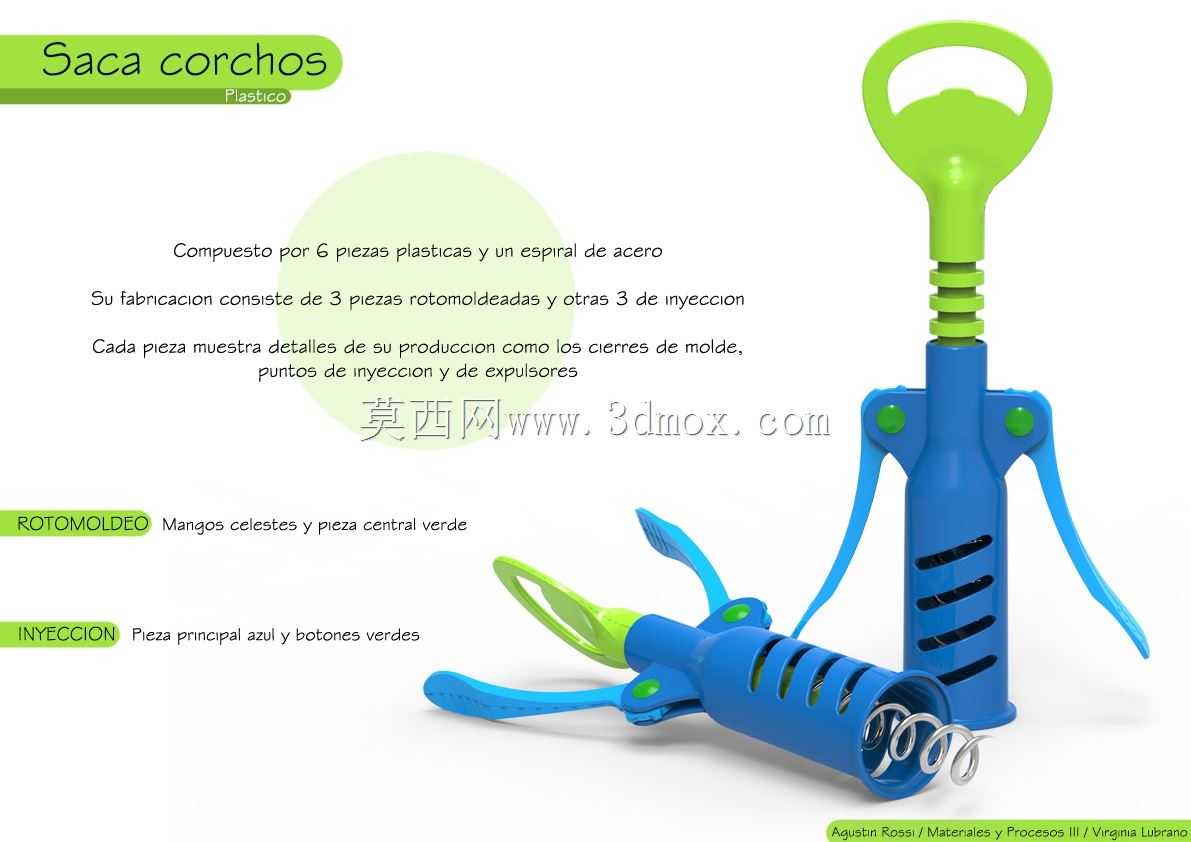

日常餐饮场景里，瓶装葡萄酒的密封软木塞取出一直是影响使用体验的关键环节，传统金属开瓶器依赖人力直接提拉，不仅需要较大的腕部力量，还容易出现软木塞断裂、碎屑掉入酒液的问题，这款塑料结构的翼式开瓶器，正是针对家用、小型餐饮门店的日常开瓶需求做的结构优化设计。从实际使用逻辑来看，这款开瓶器的核心功能是通过螺旋钻旋入软木塞后，利用两侧翼片的杠杆力臂将塞体平稳拔出，避免直接提拉带来的受力不均问题。整体结构拆分来看，一共包含六组独立零件，其中三组采用旋转脱模工艺成型，另外三组采用常规注塑工艺生产，不同工艺的零件拆分完全匹配量产时的模具开模逻辑，不需要额外做复杂的抽芯结构就能实现批量生产，能有效控制单件的制造成本。主体握持部分采用镂空槽设计，一方面是减少塑料原料的使用量降低单件重量，另一方面握持时手指可以贴合槽位增加摩擦力，即使手上沾有少量水渍也不会出现打滑脱手的问题。顶部的提手做了圆弧过渡处理，当翼片下压将软木塞拔出到最终位置时，用户可以通过顶部提手将整个开瓶器连带塞体平稳提起，不需要额外接触已经被拔出的软木塞，避免手部沾到塞体上残留的酒液。两侧的翼片做了加长力臂设计，相比传统短翼结构，下压时的力臂长度提升了近40%，按照杠杆受力计算，同样拔出阻力下需要的下压力可以降低三分之一左右，即使是手部力量较小的用户也能轻松完成开瓶操作。中间的螺旋钻采用弹簧钢结构，表面做了圆滑钝化处理，旋入软木塞时不会出现切削塞体的问题，能完整保留软木塞的结构完整性，避免碎屑掉入酒液影响饮用口感。弹簧段的设计可以在旋入过程中提供一定的轴向缓冲，避免用力过猛导致螺旋钻穿透软木塞。从设计细节来看，所有塑料零件的分型面都设置在非外观接触面，成型后的飞边可以通过简单的滚磨工艺去除，不需要额外的人工修边工序。零件之间的连接采用卡扣式装配，不需要额外使用螺丝或者粘接剂，总装工序只需要依次将螺旋钻、弹簧段、两侧翼片卡入主体对应的卡槽即可，单台产品的装配时间可以控制在十秒以内，适配流水线批量装配的效率要求。绿色的按键零件和蓝色主体做了颜色区分，一方面是在外观上形成视觉层次，另一方面装配时可以通过颜色快速区分零件，减少错装的概率。从安装边界和尺寸适配来看，这款开瓶器的主体外径适配市面上绝大多数标准口径的葡萄酒瓶口，使用时将底部定位套套在瓶口端面即可自动对准中心，不需要用户手动调整螺旋钻的对准位置，降低了操作的学习成本。整体收拢后的长度可以适配常规的厨房抽屉储物格，不需要占用额外的储物空间，翼片收拢后没有外凸的尖锐结构，日常存放时不会刮碰到其他餐具或者划伤用户手部。在结构强度校核层面，主体塑料件选用的是常规食品接触级PP材质，翼片位置做了局部加厚处理，在下压受力最大的铰接位置做了加强筋结构，反复开合测试中可以承受数百次的正常使用不会出现开裂或者铰接松脱的问题。螺旋钻的固定位置做了金属嵌件预埋的设计，避免长期使用后塑料孔位磨损导致螺旋钻晃动，保证旋入软木塞时的同轴度。实际使用时，用户只需要先割开瓶口的密封箔纸，将开瓶器底部对准瓶口中心放稳，旋转顶部提手带动螺旋钻旋入软木塞，随着螺旋钻的旋入，两侧的翼片会自动向上抬起，当翼片抬升到最高位置时，只需要双手同时向下按压两个翼片，就可以通过杠杆结构将软木塞平稳从瓶内拔出，整个过程不需要大幅度的提拉动作，在狭小的桌面空间也能完成操作，不会因为手臂抬升过高碰倒周边的酒杯或者餐具。针对量产环节的工艺细节，每个塑料零件都在对应的位置设计了模流进胶点和顶针位置，进胶点都设置在零件的非外观面，顶出位置选择在结构强度较高的加强筋位置，避免顶出时零件表面出现顶白或者变形问题。需要旋转脱模的三个零件，其脱模方向的倒扣角度都控制在旋转脱模允许的范围内，不需要额外做侧向抽芯结构，能有效降低模具的加工成本和后期维护成本。零件之间的配合间隙都按照注塑件的常规公差做了预留，考虑到塑料件成型后的收缩率，铰接位置的轴孔配合间隙控制在0.2mm左右，既可以保证翼片转动的顺畅度，又不会出现间隙过大导致的晃动问题。
