多规格可伸缩6轨货运半挂车结构设计

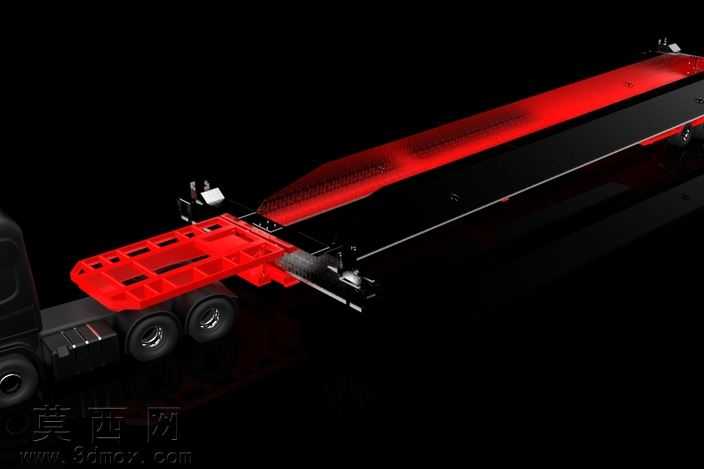

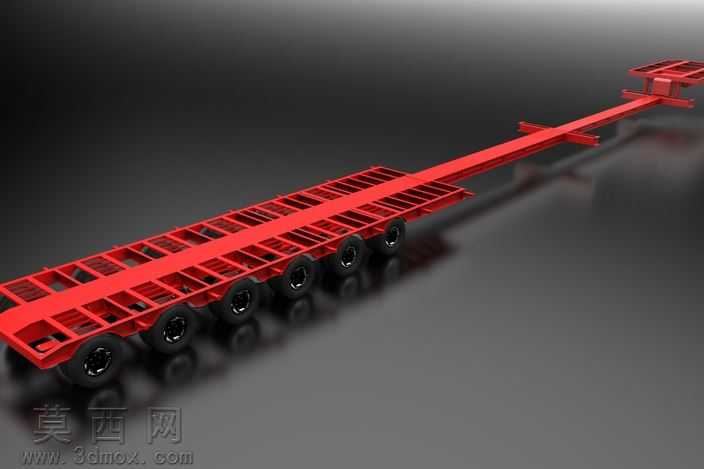

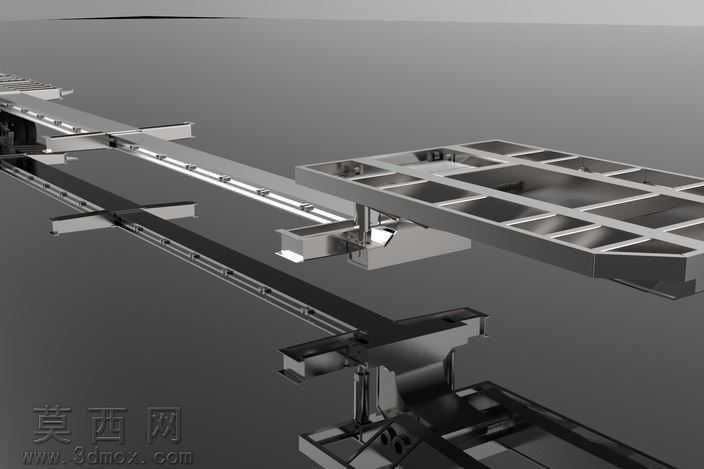

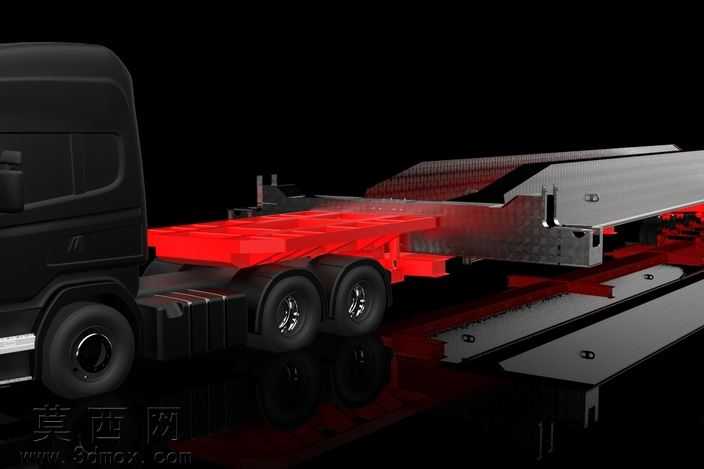

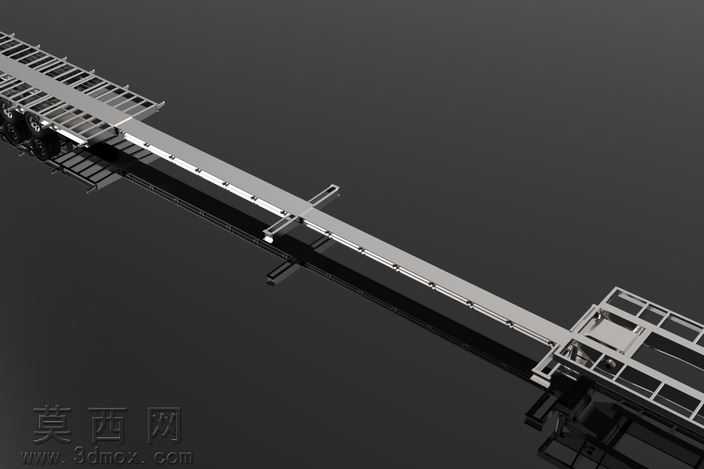

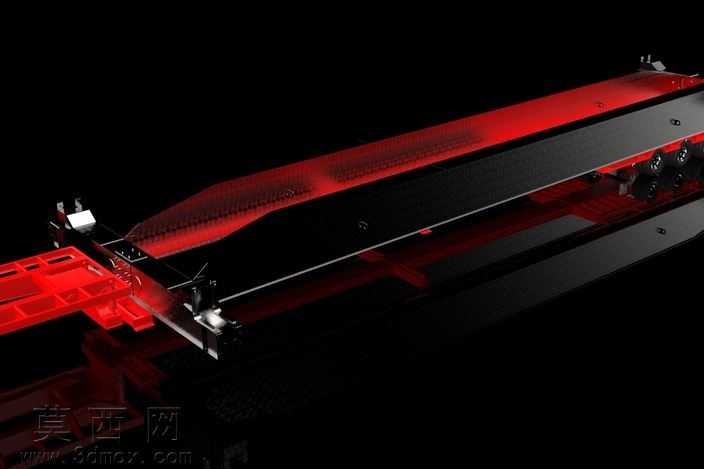

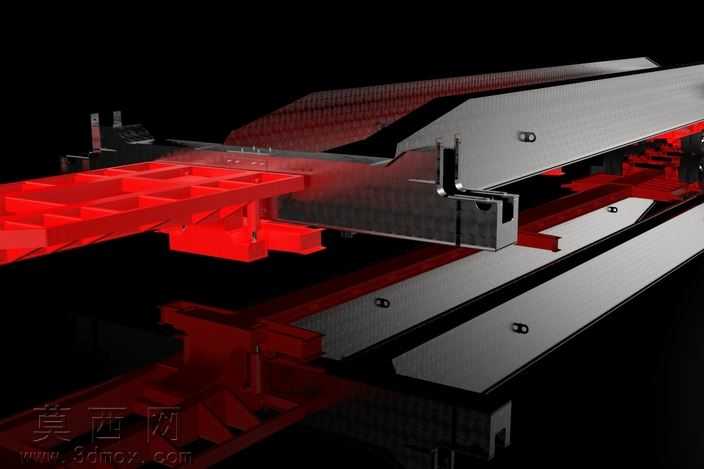

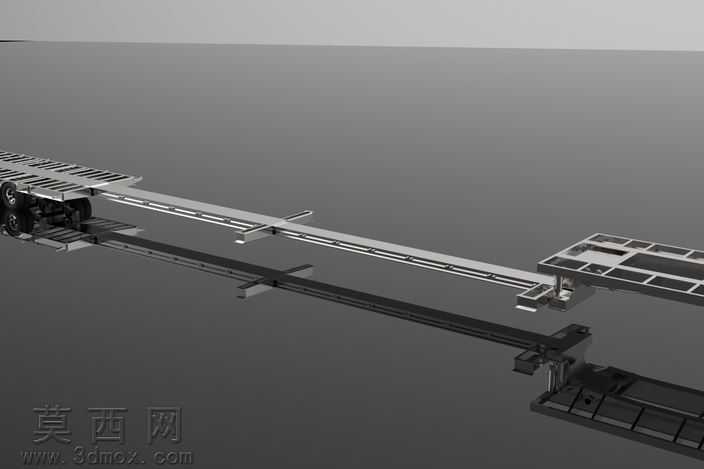

本作品为可伸缩6轨半挂车的三维结构模型，建模过程严格遵循货运半挂车的实际工程设计逻辑，以真实重载运输场景的使用需求为核心出发点，在三维建模环境中完成全结构的1:1参数化搭建。模型完整还原了半挂车的可伸缩主纵梁结构、6组平行承载轨道、车架连接横梁、尾部连接端架、行走机构安装位等核心功能部件，所有结构件的尺寸参数均参考行业通用的半挂车设计规范，设置了14800mm、7000mm、7500mm三档可适配的长度规格，可满足不同长度货物的运输装载需求。建模过程中对伸缩结构的配合间隙做了精准设定，还原了伸缩导轨的滑动配合关系，确保结构在虚拟装配状态下可模拟伸缩动作的运动逻辑，不存在结构干涉问题。材质渲染阶段，针对车架主体的高强度钢材属性，赋予了哑光金属灰的基础材质，对轨道承载面做了细微的防滑纹理处理，对结构连接部位的焊接节点做了细节还原，整体渲染效果贴近真实工业产品的视觉质感，清晰区分了不同功能部件的材质差异。设计思路上，该半挂车重点优化了可变长度的承载结构，6组平行轨道的布局可有效分散长尺寸货物的承载压力，避免单点载荷过大造成的车架形变，伸缩结构采用内嵌式导轨设计，在保证伸缩行程的同时兼顾了车架整体的结构强度，可适配风电叶片、长型管材、预制建材等多种超长货物的公路运输场景，模型的结构拆分逻辑清晰，各连接部位的装配关系明确，可作为专用车结构设计、货运装备研发的参考三维模型，直观展现可伸缩半挂车的核心结构原理与布局特点。
