ATV运动用单轴牵引拖车结构设计

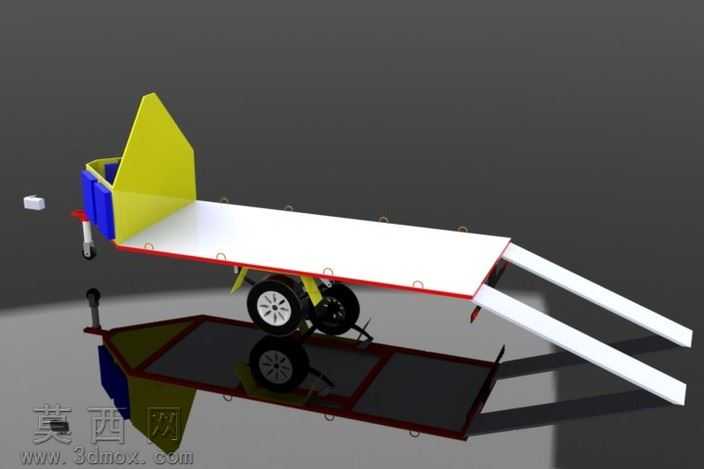

本作品为适配全地形车使用的运动型牵引拖车三维设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循实际小型拖车的生产装配逻辑，对每一个零部件的配合公差、安装位置都做了精准约束，确保模型可直接导出工程图用于生产参考。模型整体采用低平板承载结构设计，主承载台面为平整矩形板材，边缘做了红色包边防护处理，台面预留了多组环形绑缚固定点位，方便运输过程中固定所载物品，避免行驶过程中货物滑落。台面前端设置了醒目的黄色立式挡护结构，搭配蓝色侧边储物格，可用于放置小型随车工具、应急配件等物品，前端下方设置可伸缩的支撑支腿，在拖车与牵引车脱离时可稳定支撑整体结构，防止拖车前倾翻倒。行走机构采用单轴双轮布局，搭配带橡胶胎面的充气轮胎与金属轮毂，轮组上方设置黄色挡泥护板，可避免行驶过程中泥水飞溅到承载台面上。台面尾部设置两条倾斜的白色坡道板，可方便小型轮式设备、重物直接推上拖车台面，无需额外吊装设备，大幅提升装卸货的便捷性。渲染阶段采用哑光金属材质模拟车架主体结构，台面使用白色磨砂耐磨板材材质，轮胎采用高还原度的橡胶材质搭配金属轮毂质感，挡护结构使用高饱和度的黄色警示漆面材质，坡道板采用白色高强度工程塑料材质，地面添加反光效果模拟光滑展示地面，通过三点布光打亮模型整体结构，清晰呈现每一处结构细节，阴影柔和自然，完整还原拖车的真实外观质感。设计过程中充分考虑ATV运动场景的使用需求，整体结构紧凑轻量化，在保证承载强度的前提下尽可能降低自重，减少牵引车的动力损耗，同时兼顾结构的耐用性与使用便捷性，各部件连接位置均做了加强处理，可适配非铺装路面的行驶需求，坡道板与台面采用铰接连接结构，闲置时可向上翻折收纳，减少行驶过程中的风阻与空间占用，前端牵引连接结构采用通用型拖车 hitch 接口，可适配绝大多数ATV车型的后牵引位，无需额外改装即可直接连接使用。
