12x12x6规格Nema3r电气存储机箱结构设计

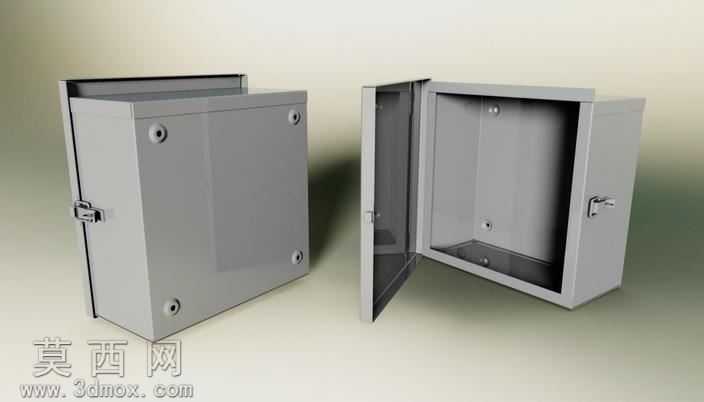

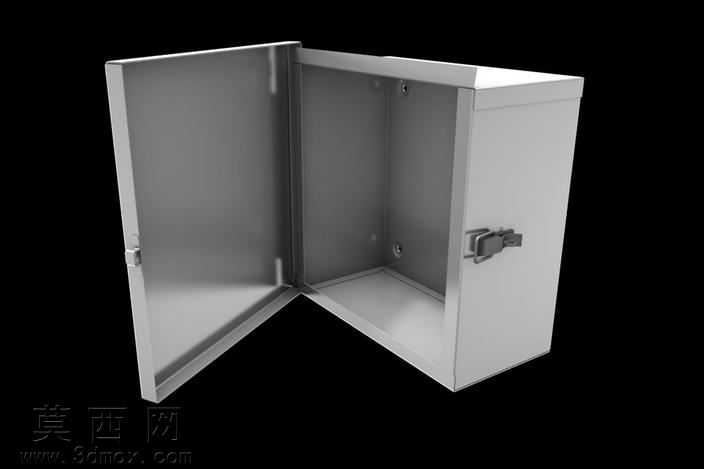

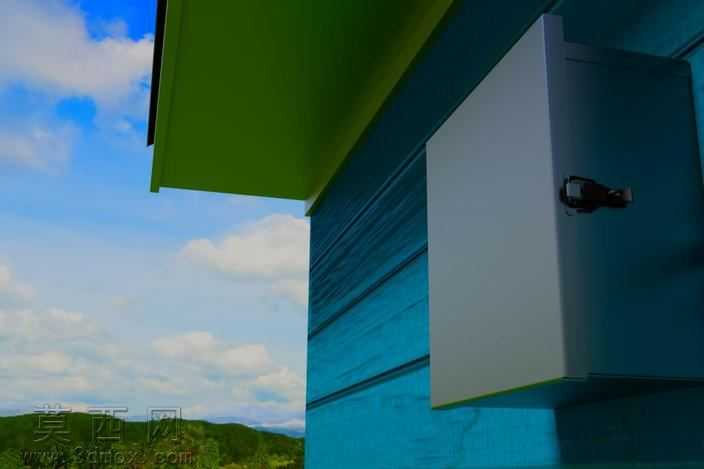

本模型为12"×12"×6"规格的Nema 3r型电气存储机箱，整体采用钣金结构设计思路完成三维建模，建模过程中严格遵循钣金加工的工艺逻辑，对箱体的折弯边、合页安装位、锁具固定位、内部安装螺柱点位都做了精准的参数化设定，确保模型可直接对接钣金下料、折弯、焊接的生产流程。模型渲染阶段采用哑光不锈钢材质作为基础材质表现，还原了金属钣金机箱的真实质感，对箱体边角的折弯圆角、门板与框体的配合缝隙、搭扣锁的结构细节都做了精细化处理，开合状态的展示可以清晰呈现箱体的内部空间布局。结构设计上，箱体采用一体式折弯成型的主壳体搭配单开门结构，门体侧边采用隐藏式合页与主壳体连接，开合转动顺畅无结构干涉，门体正面配置工业搭扣锁实现门体的闭合锁紧，本款模型省略了闩锁结构，保留了核心的箱体容纳、防护、安装功能。箱体内部侧壁预留了电气元件安装的螺柱点位，可直接用于固定导轨、电气元件等配套部件，箱体的折边结构做了内卷边处理，既提升了箱体整体的结构强度，也避免了钣金锐边带来的安装安全隐患。设计过程中充分考虑Nema 3r防护等级的结构要求，门板与框体的配合面做了贴合度优化，可满足户外使用场景下的防雨、防尘防护需求，整体结构简洁实用，没有冗余的装饰性结构，完全围绕电气元件存储、防护的核心功能展开设计，所有结构特征都符合常规钣金机箱的加工规范，可直接用于同规格电气防护箱的设计参考、生产打样。
