19英寸标准迷你通讯设备机架三维设计

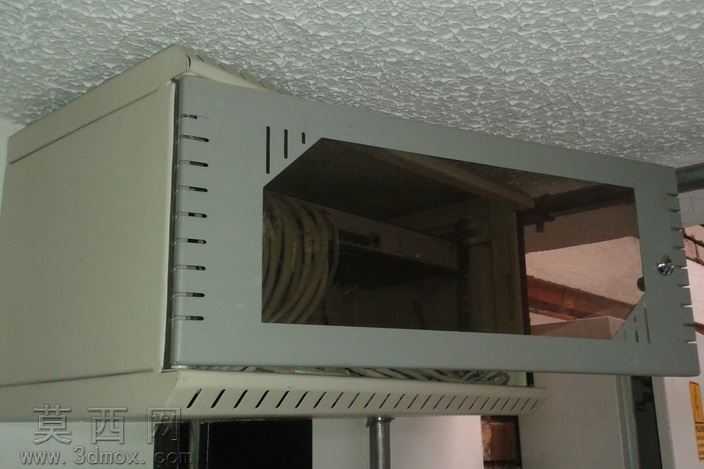

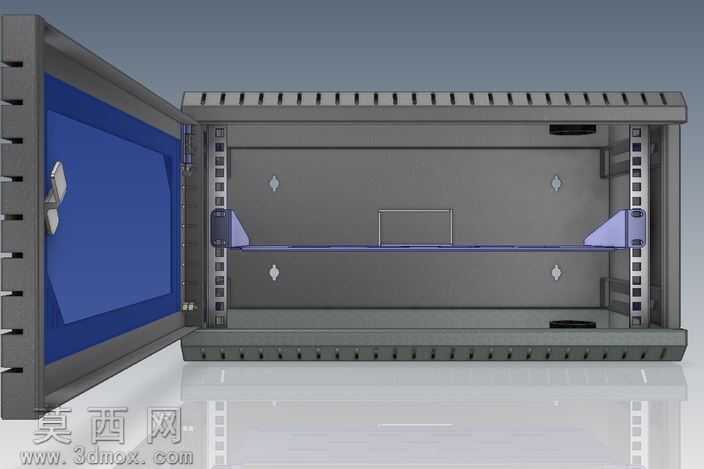

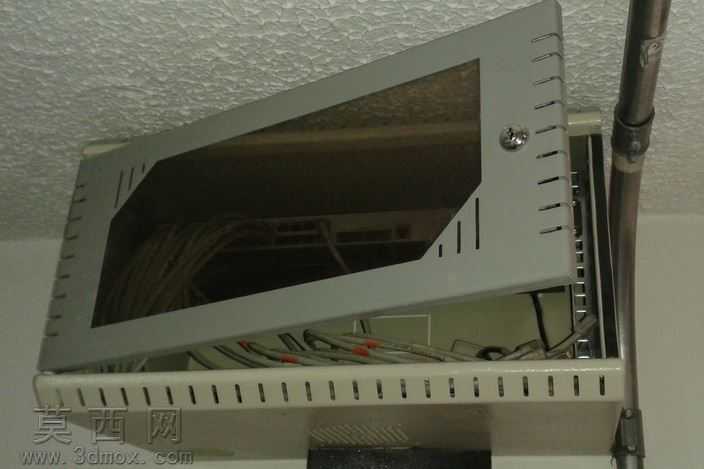

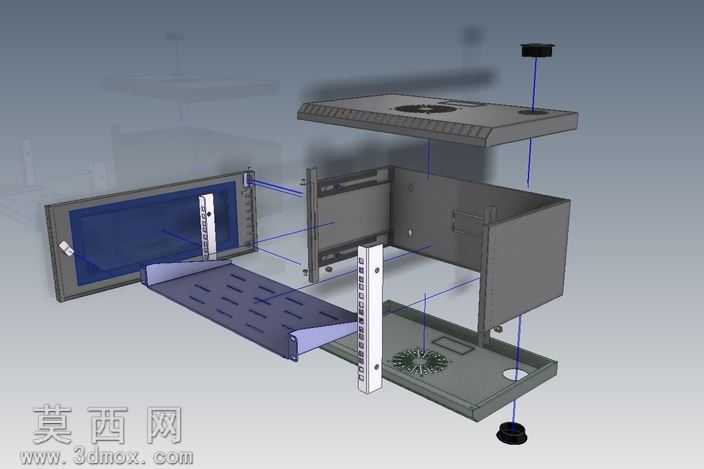

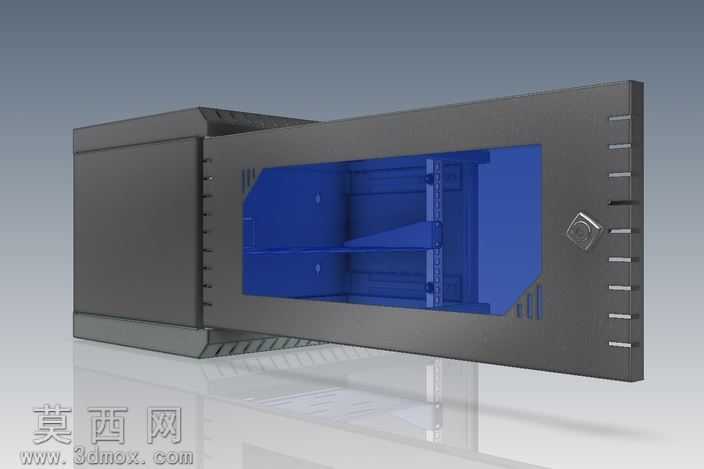

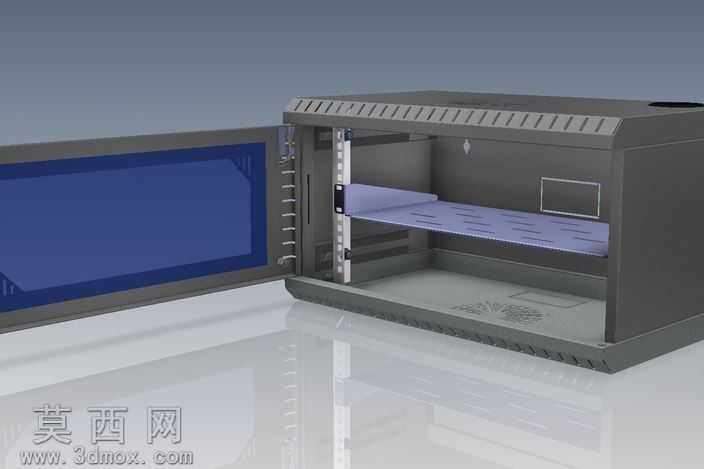

本作品为19英寸规格迷你型设备机架的三维建模设计，整体采用钣金拼接式结构设计，建模过程中严格遵循19英寸机架的通用安装规范，对机架的内部安装立柱、侧边走线槽、门板锁止结构、上下通风栅格等细节均做了精准的参数化建模。建模阶段首先搭建机架的整体框架基准，以左右侧梁、上下横梁作为主承载结构的基础特征，通过拉伸、切除、钣金折弯等命令生成各钣金零件的基础形态，对安装立柱上的通用U位安装孔做了线性阵列排布，确保孔位间距符合标准安装尺寸要求，可适配常规19英寸规格的通讯设备、工业电子设备的安装固定需求。门板部分采用内嵌式密封结构设计，门板内侧设置有密封缓冲胶条的安装槽位，门板与框架之间采用隐藏式铰链连接，开合角度可满足设备安装维护的操作需求，门板锁具采用快开式旋转锁结构，建模时还原了锁具的旋转卡位、把手收合的细节结构。机架内部设置有可调节的设备承托层板，层板两侧通过快装卡扣与安装立柱连接，可根据安装设备的高度灵活调整安装位置，层板表面预留有散热通风孔与设备固定孔位，兼顾承托强度与散热需求。材质渲染阶段，机架主体钣金件采用哑光深灰喷塑材质表现，还原工业机柜常用的表面处理质感，门板内侧的密封结构采用深蓝色哑光橡胶材质，安装立柱的接地标识、锁具的金属亮面质感均做了对应的材质区分，渲染时通过柔和的环境光打光，清晰展现机架内部的结构层次与各部件的装配关系，整体结构紧凑合理，在有限的迷你尺寸内最大化利用内部安装空间，兼顾结构强度、安装便利性与散热通风需求，可用于小型通讯站点、桌面设备集成、小型工控系统的设备安装承载场景，建模过程中所有零件均保留可编辑参数，可根据实际使用需求调整机架深度、层板数量、开孔位置等设计参数。
