六角焊接螺母M6护墙板紧固连接件

在护墙板装配、钣金柜体拼接、轻型金属框架组焊的作业场景里，这类带焊接凸点的六角螺母是解决薄板侧螺纹连接失效问题的核心零件。常规的通孔攻丝在厚度不足2mm的冷轧钢板、铝合金护板上，有效啮合牙数往往不足3圈，稍微施加拧紧力矩就会出现滑牙、螺纹脱扣的问题，而采用背面焊接螺母的方案，能在不增加板材厚度的前提下，获得完整的M6标准螺纹啮合长度，满足常规机电装配、护板固定的力矩要求。

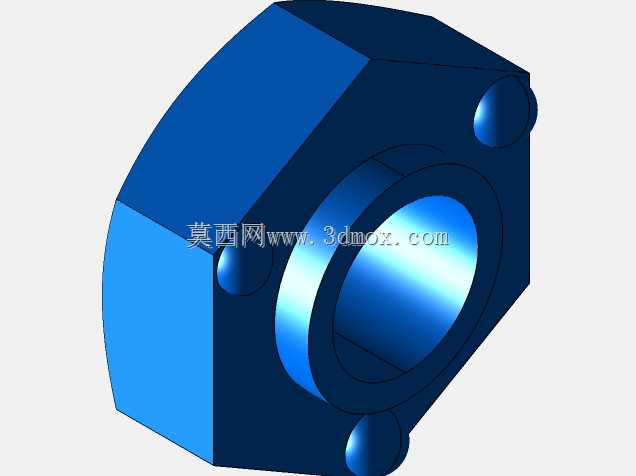

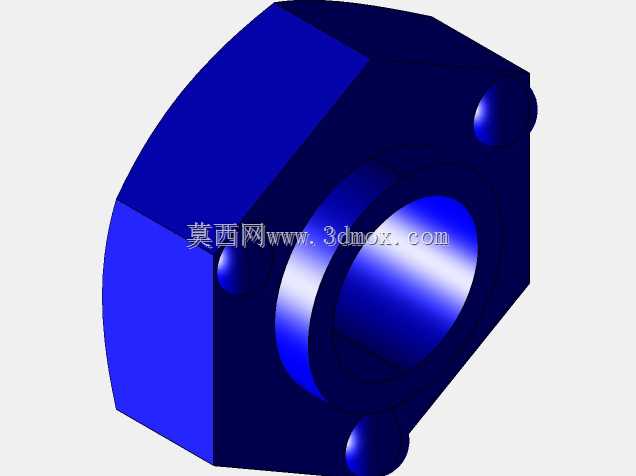

从结构设计逻辑来看，这款螺母采用标准六角外形，并非刻意追求外观规整，而是考虑到焊接定位阶段的工装适配——六角的六个平面可以直接卡在简易焊接工装的定位槽里，不需要额外做防转定位结构，凸焊电极压合时不会出现螺母跟转偏移的问题。底部均匀分布的三个小凸点是凸焊工艺的核心设计，凸点高度控制在1mm左右，焊接时大电流通过凸点瞬间形成熔核，不需要满焊整个螺母底面，既能减少焊接热变形对板材平面度的影响，也能保证螺母和基材之间的连接强度，三个凸点呈120度均匀分布，焊接后应力分布均匀，不会出现单侧应力集中导致的螺母歪斜。

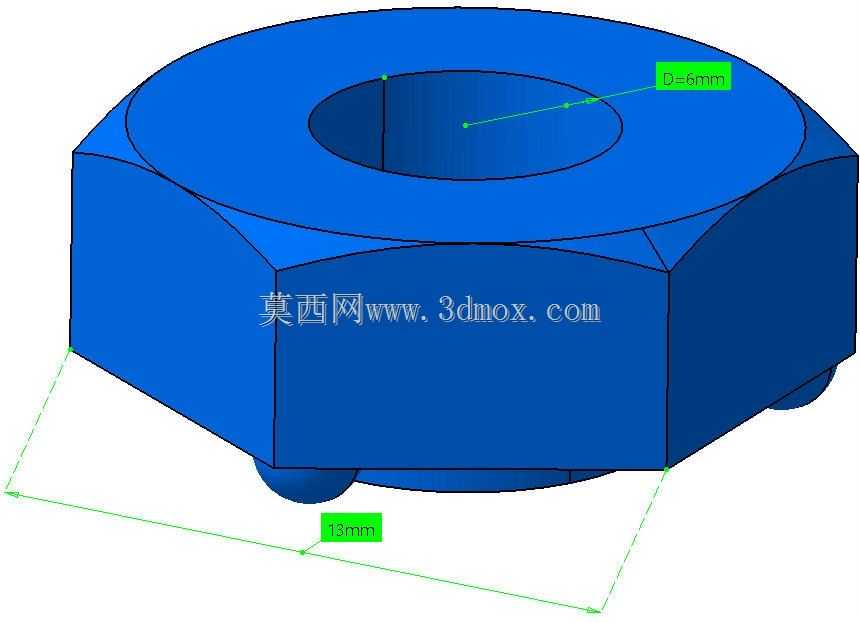

尺寸边界上，这款螺母的内螺纹为标准M6粗牙，螺距1mm，适配常规的M6螺栓、机螺钉，螺纹精度满足6H级通用装配要求，不需要额外回牙处理就能直接拧入标准件。六角对边尺寸匹配常规10号开口扳手的作业空间，在护墙板背面的狭窄安装空间里，不需要特殊套筒就能完成对位，即使焊接后出现轻微的位置偏移，六角的平面也能给微调对位提供受力点。螺母总厚度控制在合理范围，焊接在1.5mm厚的护墙板背面后，整体凸起高度不会超过5mm，不会和墙板内部的走线槽、加强筋产生干涉，底部凸点熔化后形成的焊疤高度不超过0.5mm，不需要额外打磨焊疤就能保证墙板和安装框架的贴合度。

实际选型使用时需要注意，这类焊接螺母适配的板材厚度范围在1mm到3mm之间，过薄的板材焊接时容易被焊穿，过厚的板材则会因为电流分流导致凸点焊核强度不足。焊接参数上，采用交流凸焊机作业时，预压时间需要保证电极把螺母完全压实到板材表面，避免虚焊，焊接电流根据板材材质调整，冷轧钢板材质的焊接电流控制在合适区间，既能保证三个凸点完全熔合，又不会因为热量过大导致螺纹变形，焊后可以用标准M6螺栓通规检测，保证螺纹通畅。

和普通的压铆螺母相比，这类焊接螺母的连接强度更高，抗扭性能更好，在护墙板需要频繁拆装、承受一定振动载荷的场景下，不会出现压铆螺母转动、松脱的问题。比如在电气柜的内侧护板安装、设备外防护板的固定场景里，护墙板需要定期拆卸维护内部元器件，焊接螺母的螺纹不会因为多次拆装出现磨损松脱，六角外形也能在螺栓拧紧时提供足够的反扭矩，不需要额外用工具固定螺母，大幅提升现场装配的效率。设计三维模型时，特意把凸点的位置、六角的倒角都做了还原，底部凸点的球面弧度完全匹配实际凸焊工艺的成型形状，导入焊接工装设计时可以直接用来做定位避让，不需要二次修正模型尺寸，螺纹部分采用简化的光孔加修饰线的处理方式，既保证装配时的干涉检查准确，又不会因为螺纹特征过多导致模型文件过大，影响整体装配体的运行流畅度。
