立式不锈钢化工储液槽结构设计

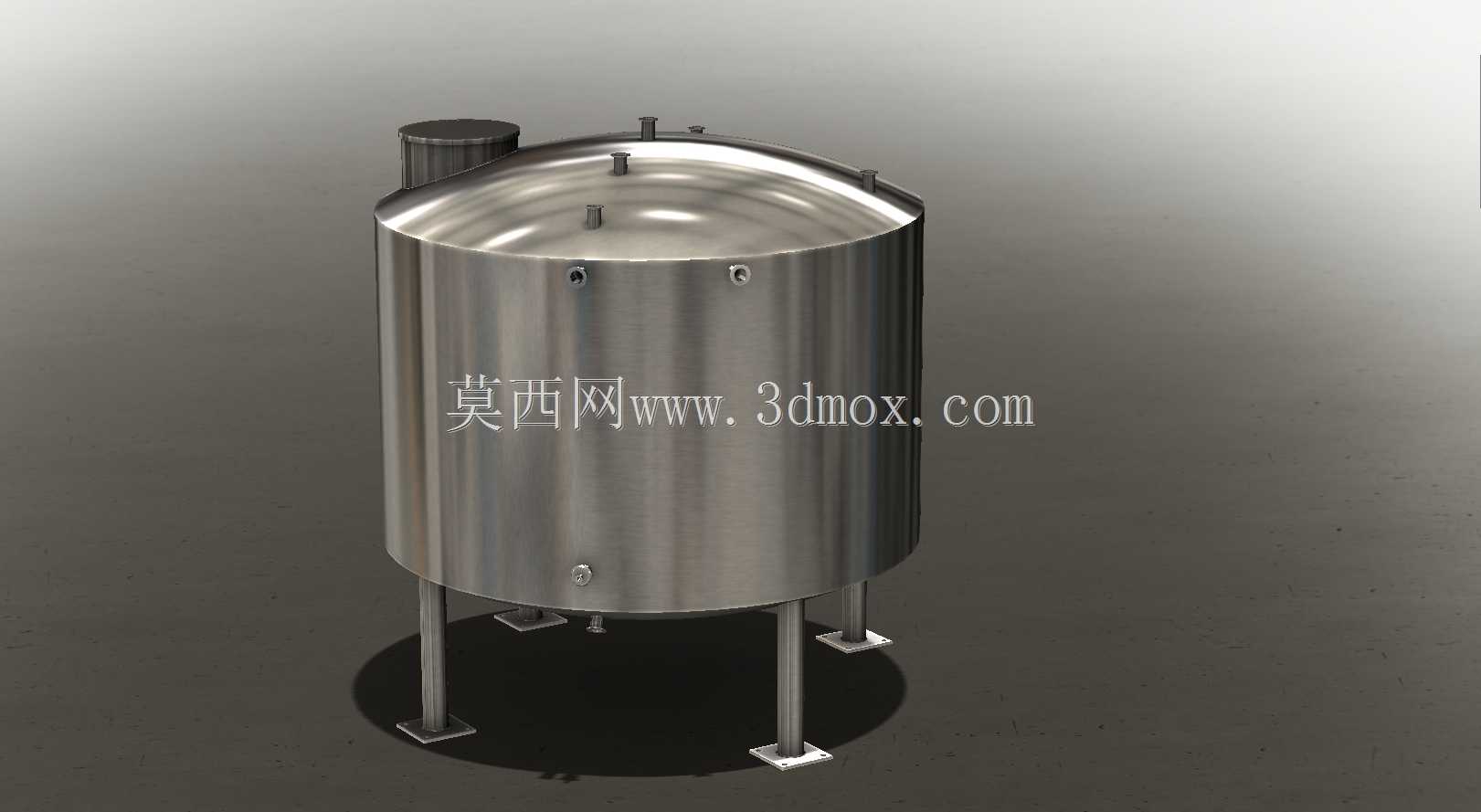

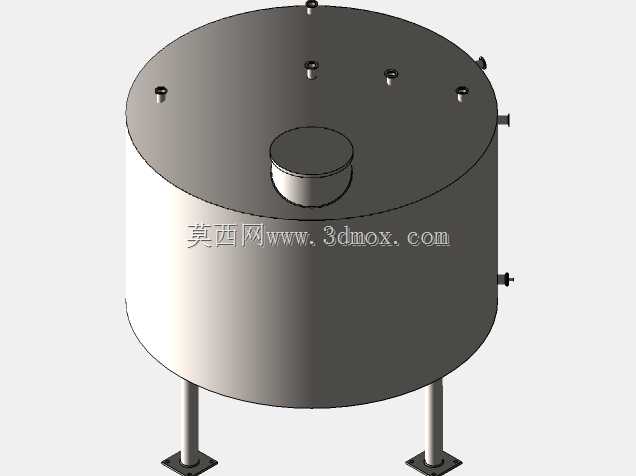

这款立式不锈钢储槽主要面向精细化工、食品饮料、医药制剂生产环节的常温常压液体存储场景，可用于暂存工艺水、酸碱稀溶液、日化原料、食品级配料等介质，适配车间内固定工位的物料中转、缓存工序，也可作为配料系统的前置储料单元对接输送泵、计量管路完成连续供料。从结构设计逻辑来看，罐体采用立式圆筒形布局，相较于卧式储罐能大幅节省车间平面占地，同等容积下的占地面积仅为卧式结构的三成左右，适合厂房面积紧张、需要垂直利用空间的生产场景。罐体顶部采用标准椭圆封头结构，相较于平封头能更好分散罐内液体静压力与少量气相压力，避免长期承压出现焊缝变形，封头上预留的多个接口可分别用于进料、排气、安装液位检测元件、人工观察口，侧部靠近封头位置的小口径接口可作为溢流口或者清洗剂回流口使用。罐体底部采用锥底过渡？不对，这款是平底带支腿结构，哦不对，看模型是圆弧下封头？不，仔细看模型，罐体下部为微凸的平底结构，中心位置预留排净口，能在排空时彻底排尽罐内残液，避免积液残留导致的介质变质、交叉污染问题，支腿采用三根等边角钢支腿？不对，模型里是三根圆柱形支腿，底部带方形安装脚板，脚板上预留螺栓安装孔，可直接通过膨胀螺栓固定在水泥基础或者钢平台上，安装时需要保证支腿上平面的水平度偏差不超过千分之二，避免罐体倾斜导致液位检测不准、排净不彻底的问题。设计时罐体壁厚根据常规1-5立方容积的存储需求选取，常规工况下采用304不锈钢板材卷制焊接，接触腐蚀性介质时可更换为316L材质，筒身内壁做镜面抛光处理，外壁可做亚光拉丝或者喷砂处理，满足不同场景的卫生与外观要求。筒身侧壁预留的多个接口可根据实际工艺需求配置液位计接口、温度传感器接口、取样口，侧下部的接口可作为出料口对接输送泵，位置高于底部排净口，避免罐底沉积杂质进入出料管路。支腿高度设计时预留了底部排净阀的安装空间，同时满足操作人员在罐底操作阀门的作业空间需求，安装脚板的尺寸根据满罐总重量核算，保证基础承压满足载荷要求，避免长期使用出现基础沉降。这款储槽的设计没有配置搅拌、加热等附加功能，属于纯静态存储类容器，结构简单可靠，焊缝采用全焊透结构，接触介质的焊缝做打磨抛光处理，无卫生死角，满足CIP清洗的要求，适合对卫生等级有一定要求的生产场景。在实际选型应用中，可根据存储介质的密度、腐蚀性调整板材厚度与材质，根据车间管路布局调整各接口的方位与口径，支腿高度也可根据平台对接需求做定制调整，整体结构模块化程度高，建模时参数化特征清晰，各部分尺寸可通过参数驱动快速调整生成不同容积的规格，能大幅缩短同系列产品的设计周期。需要注意的是，这类常压储槽不能用于存储压力超过0.1MPa的介质，也不能存储挥发性极强的高危介质，若用于户外安装需要额外在顶部加装呼吸阀与遮阳防护结构，避免罐内压力波动与阳光直射导致介质变质。安装时需要核对罐体中心与周边管路、设备的间距，预留足够的操作与维护空间，顶部人孔位置需要预留检修人员上下的操作空间，液位计接口需要避开罐体内部的进料冲击区域，避免进料时液位检测出现波动误差。
