工业设备支撑用型钢焊接承载平台结构

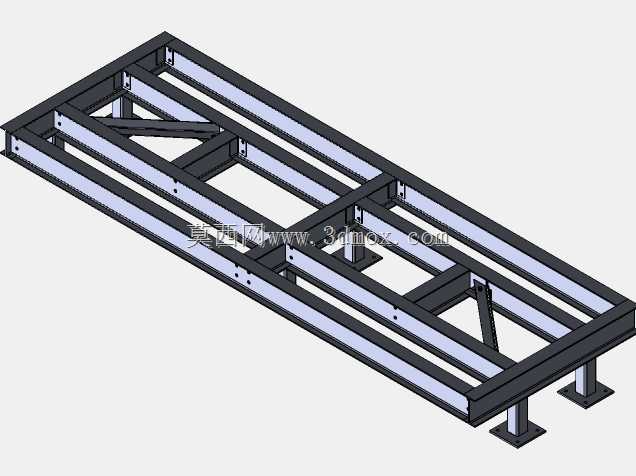

这类型钢焊接承载平台，多应用在工业生产车间的精密检测工位、小型加工设备承载场景，也可作为自动化生产线旁的工件中转承托结构，适配需要稳定水平基准面的各类工业作业需求。从结构设计逻辑来看，整体采用矩形型钢作为主框架主梁，沿平台长度方向布置两根通长主纵梁，作为主要的承力构件，承担上部放置设备或工件的全部竖向载荷，纵梁之间根据载荷分布位置设置多道横向加强梁，横向梁与纵梁采用满焊连接，避免局部载荷集中导致的框架变形，在横向梁与纵梁的交叉受力位置，还增设了斜向加强筋，抵消平台受偏载时产生的扭转应力，保证整体框架的刚性。平台底部设置四根独立的支撑立柱，立柱采用与主梁同规格的矩形型钢制作，每根立柱底部焊接方形安装底板，底板上预留四个螺栓安装孔，可通过膨胀螺栓与车间混凝土地面固定，也可搭配调平脚杯实现安装后的水平度微调，适配地面存在微小高度差的安装场景，立柱与主框架的连接位置采用围焊工艺，同时在立柱与主梁的夹角处焊接三角加强板，提升节点处的抗剪能力，避免长期承重后节点开焊变形。设计过程中优先考虑了载荷传递路径的合理性，上部载荷通过台面框架均匀传递到各道纵横梁，再通过梁体传导至四根支撑立柱，最终通过底部安装板将载荷分散到地面基础，整个传力路径无应力突变点，能有效避免局部应力集中导致的结构失效。外形尺寸方面，整体为长条形矩形结构，长度方向尺寸适配常见的小型工业设备安装底座宽度，宽度方向预留足够的操作空间，平台整体高度符合人体工程学作业高度，站立操作时无需过度弯腰或抬臂，适配车间常规作业的高度需求，安装边界上，底部支撑脚的跨距经过核算，保证平台放置后不会出现倾覆风险，各支撑脚的安装孔位间距统一，可直接适配车间常见的预埋螺栓点位，无需额外进行基础改造。这类平台在实际使用中，上部可直接铺设钢板作为作业台面，也可根据需求安装导轨、夹具等工装附件，作为专用设备的安装基座使用，相比铸铁平台，焊接结构的平台制作周期更短，可根据实际场地尺寸灵活调整长宽高参数，成本也更低，同时具备足够的结构强度，满足多数工业场景的承载需求。结构细节上，所有型钢的下料均采用精密切割工艺，保证各梁段的长度尺寸一致，焊接时采用工装夹具定位，控制焊接变形量，焊后对焊缝进行打磨处理，去除焊渣与焊接飞溅，保证框架外形规整，整体焊接完成后还会进行时效处理，消除焊接内应力，避免后续使用过程中出现结构变形导致的水平度超差。在实际选型应用中，可根据上部承载设备的重量调整型钢的壁厚规格，承载较重设备时可选用壁厚更大的矩形管，或是在主纵梁内部增设加强衬板，进一步提升主梁的抗弯能力，若用于有防腐蚀需求的场景，还可在整体焊接完成后进行表面喷塑或镀锌处理，提升结构的防锈耐腐蚀能力，延长使用寿命。
