佩奇200型手持点焊电极工具三维建模

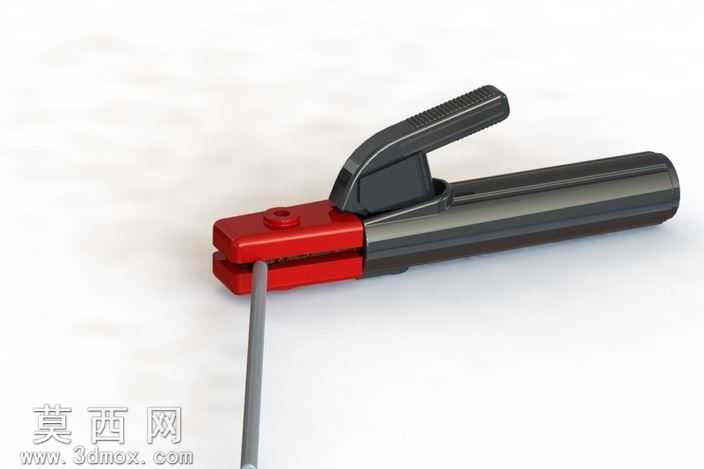

本模型为手持点焊作业配套的电极夹持工具，采用SolidWorks完成全参数化三维建模，建模过程严格遵循实物的人机工程尺寸与功能结构逻辑，首先通过草图绘制勾勒工具的整体轮廓，分别对握持主体、压合扳机、电极夹持端头三个核心模块进行分步建模。主体握持段采用圆柱拉伸结合圆角过渡处理，还原实物防滑握持的曲面形态，表面做哑光磨砂质感的材质赋予，还原工业级橡塑握把的视觉效果；压合扳机部分通过曲面放样构建符合手指按压弧度的造型，添加细微的防滑凸纹结构，材质采用与握把一致的高强度工程塑料属性，调整反射粗糙度参数模拟真实塑件的哑光质感；前端电极夹持端头采用醒目的红色绝缘材质，通过凸台拉伸与切除特征构建电极插装孔、锁紧固定结构，还原端头的夹持锁紧功能结构，金属导电杆部分采用抛光金属材质，调整金属度与反射参数，还原镀铬导电部件的亮面金属质感。建模过程中对各活动部件的装配关系做了对应约束，还原扳机压合带动端头锁紧电极的动作逻辑，所有结构倒角、接缝细节均按照实物1:1还原，未做过度简化，渲染阶段采用柔和的工作室光照环境，调整阴影与反射参数，清晰呈现工具各部分的材质差异与结构细节，整体模型结构完整，可直接用于焊接工具类产品的结构展示、作业场景装配模拟以及相关教学演示使用，模型各特征参数可编辑，能够根据实际设计需求调整尺寸规格，适配不同参数的点焊电极配套使用场景。
