平行开闭型气动夹持执行机构设计

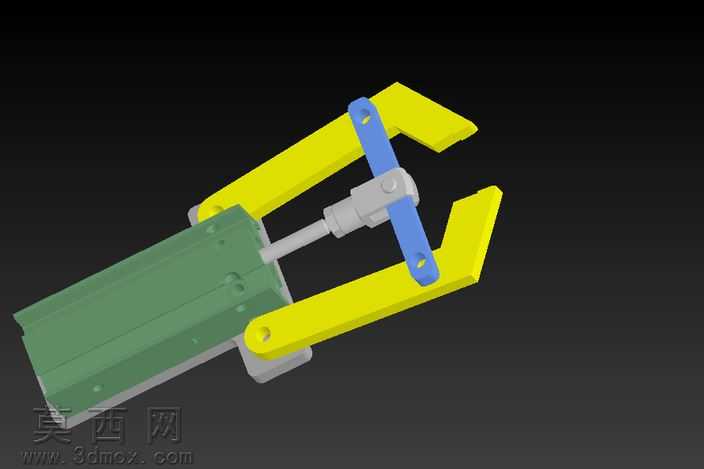

本作品为平行开闭型气动夹持器三维建模成果，建模过程中严格遵循气动执行元件的设计规范，先完成整体装配骨架的搭建，确定气缸行程与夹爪开合范围的对应传动比，再逐一拆分绘制各个零部件。首先构建的是直线驱动气缸部分，缸体采用长方体拉伸特征建模，表面预留标准安装孔位与气动接头接口，缸体表面做哑光硬质阳极氧化质感的材质赋值，还原工业级气动元件的真实外观；活塞杆部分做同轴度约束，与缸体内腔保留合理的虚拟装配间隙，表面赋予镀铬金属材质，体现光滑耐磨的表面特性。传动连杆部分采用对称式结构设计，两根蓝色传动摆杆通过铰接约束分别连接活塞杆端部与两侧黄色夹爪，建模时精准计算铰接点的位置坐标，保证活塞杆做直线往复运动时，两侧夹爪能够同步绕固定转轴做平行开合动作，避免出现夹爪偏斜、夹持对位不准的问题；摆杆部分赋予高强度工程塑料材质，兼顾轻量化与结构强度的视觉表现。两侧夹爪采用L型结构设计，夹持接触面预留可加装防滑垫的安装槽位，夹爪主体赋予硬质合金钢材材质，表面做发黑防锈处理的质感渲染，保证夹持作业时的结构刚性。整体装配完成后添加了同轴、重合、对称等完整的装配约束，可实现开合动作的运动仿真，验证传动过程无干涉卡滞。渲染阶段采用深色渐变背景突出模型主体结构，打光采用三点布光方案，主光从斜上方照射体现各部件的轮廓层次，补光弱化阴影死角，轮廓光勾勒零件边缘，清晰区分不同材质部件的视觉差异，完整呈现夹持器的结构组成与传动逻辑。设计过程中充分考虑了气动夹持器的实际使用场景，整体结构紧凑，安装接口符合通用工业标准，可直接集成到自动化上下料、工件转运等工位的机械执行端，适配不同规格工件的夹持需求，通过更换夹爪前端的夹持垫块即可实现对不同外形工件的稳定装夹。
