带防护框架参数化缓冲压力容器结构

　　该承压缓冲罐体主要应用于工业流体输送系统的压力波动缓冲场景，常见于化工流体管线、车间压缩空气分配系统、中小型制程流体供给回路中，核心作用是吸纳管路内的流体压力脉动，避免水锤、压力骤升骤降对后端精密仪表、泵阀设备造成冲击损伤，同时可作为短时介质缓存单元，平衡上下游流量差带来的系统压力波动。

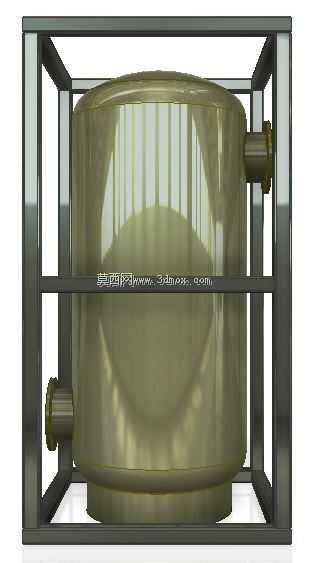

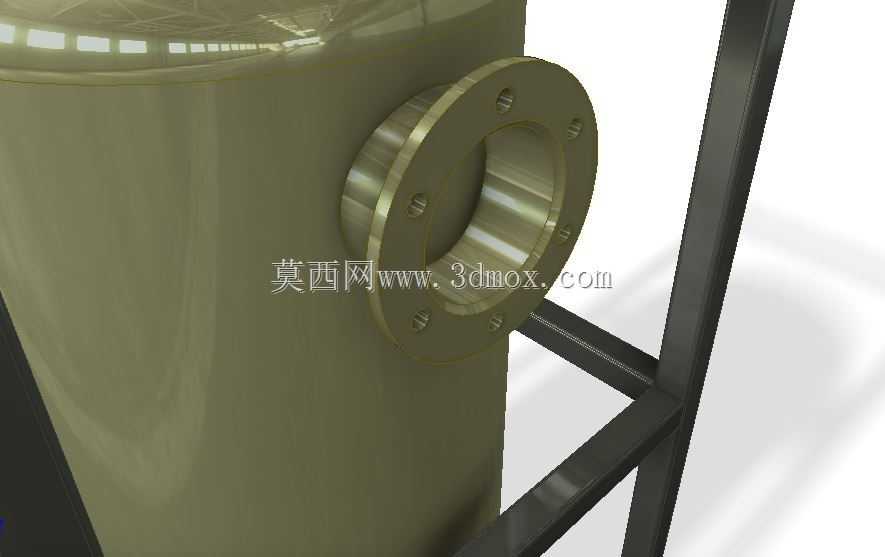

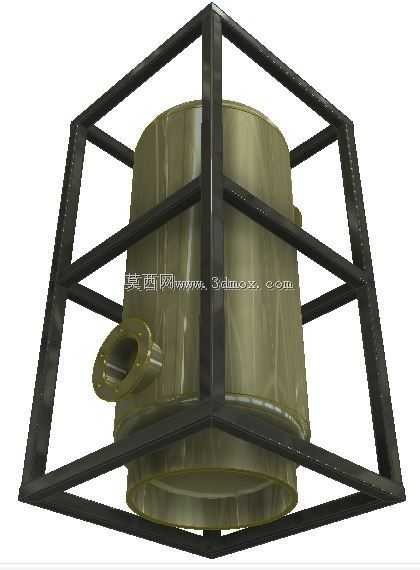

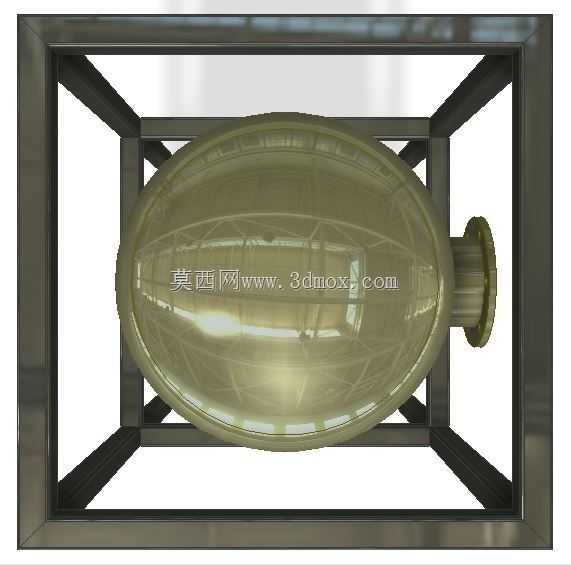

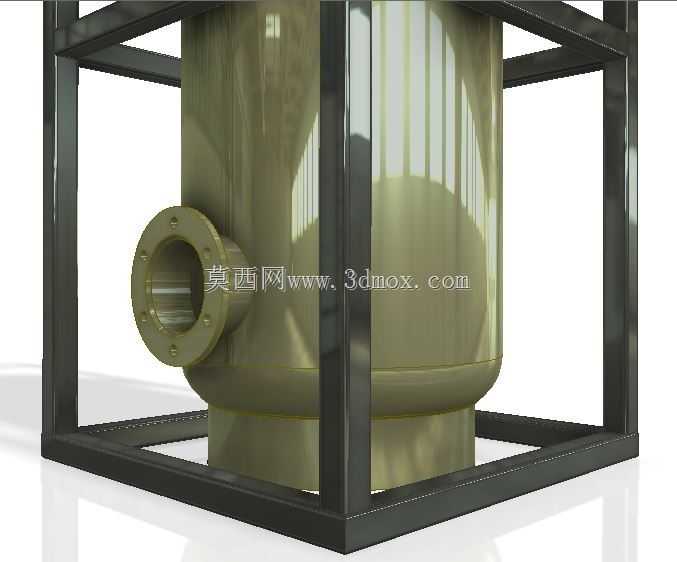

　　从功能特性来看，罐体采用立式承压壳体结构，筒体两端采用标准椭圆封头成型，侧部预留介质进出接口，可根据实际管路走向调整接口方位与公称通径，适配不同安装场景的管线对接需求。外部配套的方管焊接框架属于安装防护一体化结构，一方面可在设备运输、就位过程中避免罐体本体受外力碰撞产生变形，另一方面框架底部预留的安装基准面可直接与厂区设备基础、撬装底座配焊固定，无需额外为罐体设计独立支撑鞍座，大幅缩减现场安装的准备工作量。

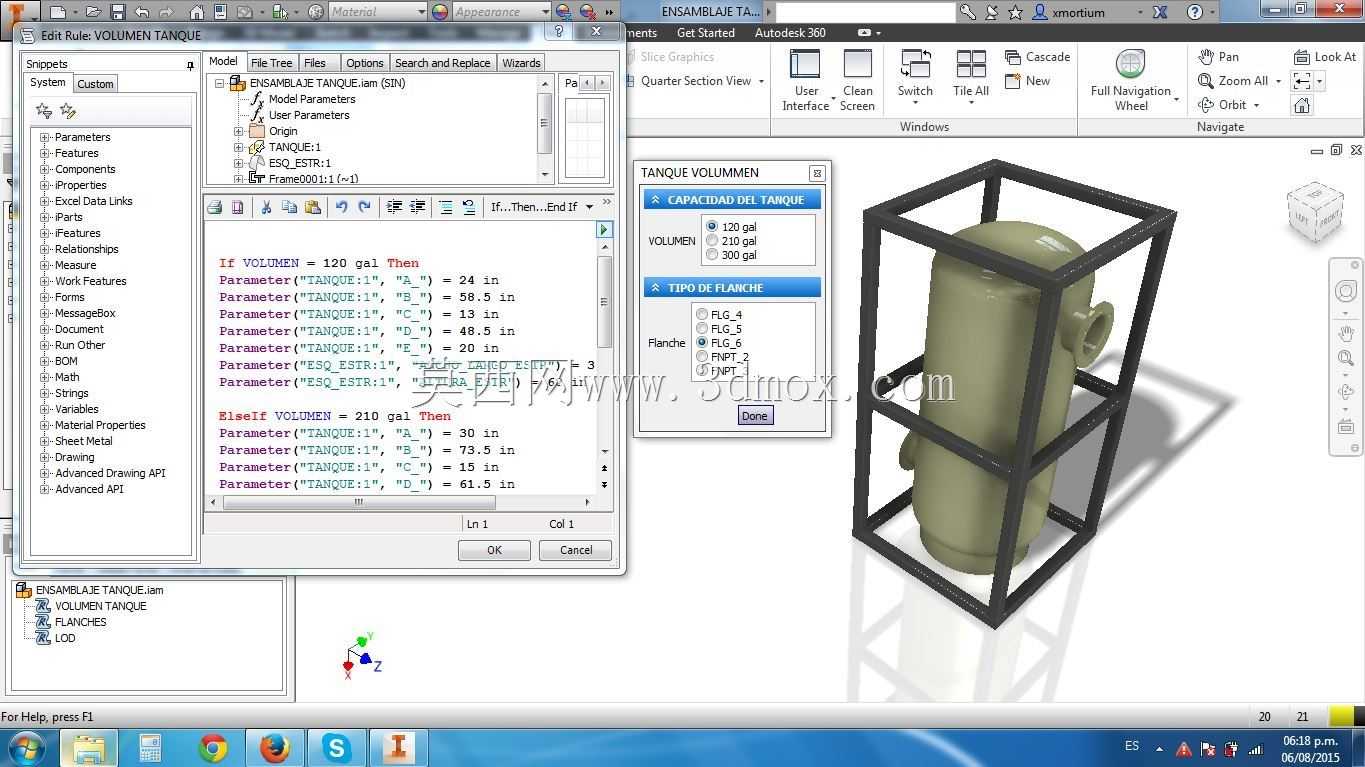

　　设计层面采用全参数化驱动逻辑，所有结构尺寸均关联核心设计参数：以罐体公称容积、设计压力为核心输入变量，自动推导筒体壁厚、封头曲率、接口高度、框架方管规格与跨距等关联尺寸，设计人员仅需调整前端设计表单中的容积、压力参数，即可快速生成对应规格的罐体模型，无需重复进行草图绘制、特征重建工作，尤其适合同系列不同规格缓冲罐的快速方案迭代。设计过程中已考虑承压元件的结构合理性，筒体与封头的焊接坡口、接口处的补强结构均随参数同步更新，避免参数调整后出现结构干涉、壁厚不满足承压要求的问题。

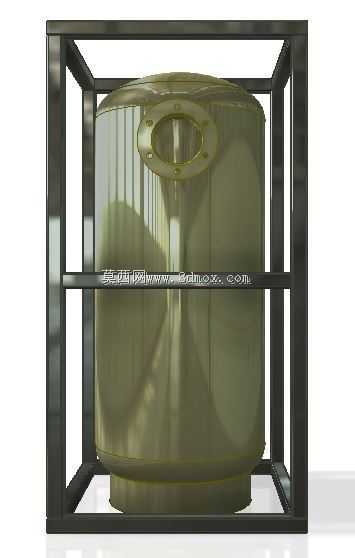

　　从安装边界来看，立式布置的结构整体占地尺寸紧凑，框架外轮廓尺寸与罐体直径、总高保持固定比例关系，设计选型时可直接根据框架占地尺寸预留安装空间，无需额外预留侧面操作空间；罐体顶部的封头区域预留了仪表安装接口，可直接安装压力变送器、安全阀等附件，接口位置随罐体高度参数同步调整，保证附件安装后操作高度符合人体工程学要求。框架的竖向方管上预留了管线固定卡扣的安装孔位，现场配管时可直接将进出管路固定在框架上，减少管路应力对罐体接口的拉扯，降低接口焊缝开裂的风险。

　　实际工程应用中，这类带防护框架的缓冲罐多用于撬装集成设备中，可直接整体吊装嵌入撬装框架内，与泵组、阀组集成安装，无需单独做设备找平找正，大幅缩短撬装设备的装配周期。参数化的设计逻辑也方便设计人员在项目投标阶段快速响应业主的不同参数要求，短时间内输出对应规格的三维模型与外形尺寸，用于项目方案的整体布局校验，避免传统建模方式下反复修改模型带来的工期损耗。模型中所有结构特征均保留可编辑参数，设计人员可根据实际项目的防腐要求、介质特性调整罐体材质、表面处理要求，框架结构也可根据实际吊装需求增加吊耳、叉车孔等附加结构，适配不同的现场转运条件。
