农用纤维原料粉碎输送一体设备结构

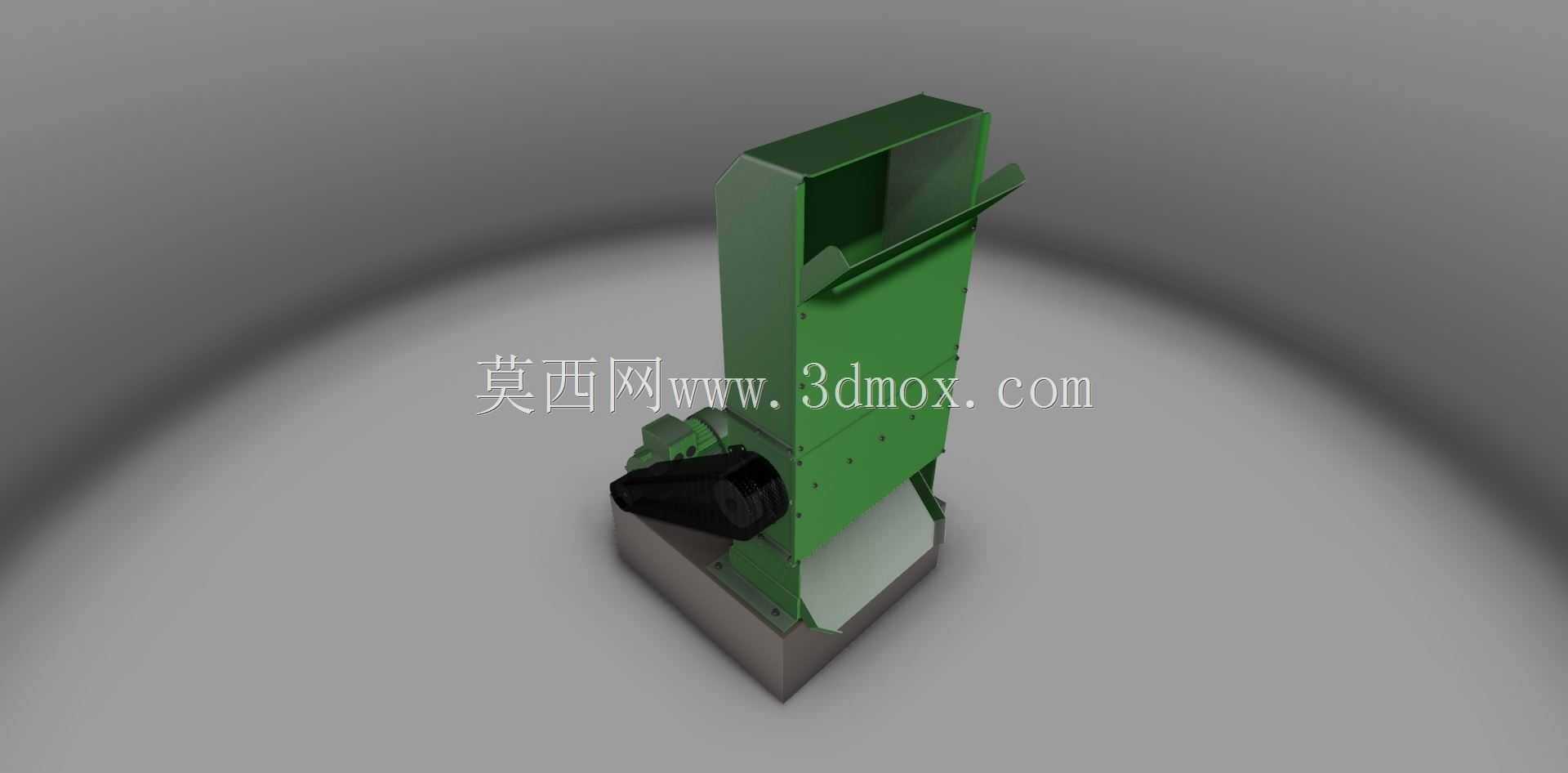

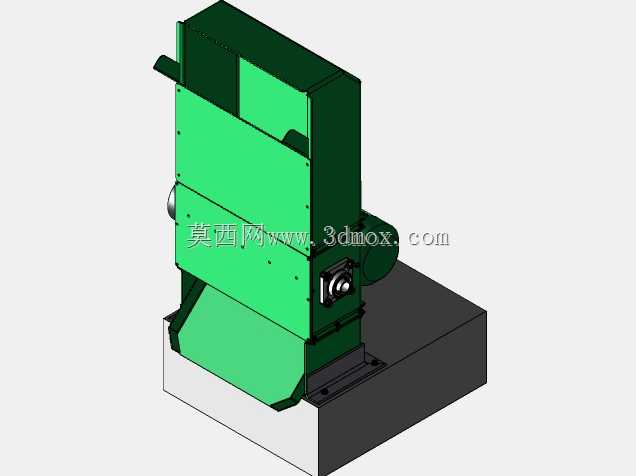

　　在南方热带经济作物加工、北方杂粮初处理的零散加工场景里，这类立式布置的纤维处理设备一直是小产能加工点的核心配置，不同于大型生产线的分体式排布，这套结构把粉碎单元和垂直输送单元做了集成式设计，能在占地不足两平米的安装区域内完成原料从喂入到粉碎再到高位出料的全流程，适配乡村加工坊、小型饲料加工点这类场地受限的作业场景。从结构布局来看，设备下部是厚重的铸铁机座，这部分的设计核心是抵消粉碎作业时的动载荷，机座底部预留了四个M16的地脚安装孔，安装时需要做厚度不小于150mm的混凝土地基找平，避免高速运转时的共振偏移，机座内部集成了粉碎腔的下支撑结构，传动带轮的张紧调节座也直接铸在机座侧方，省去了额外的传动支架，减少装配时的同轴度校准工作量。

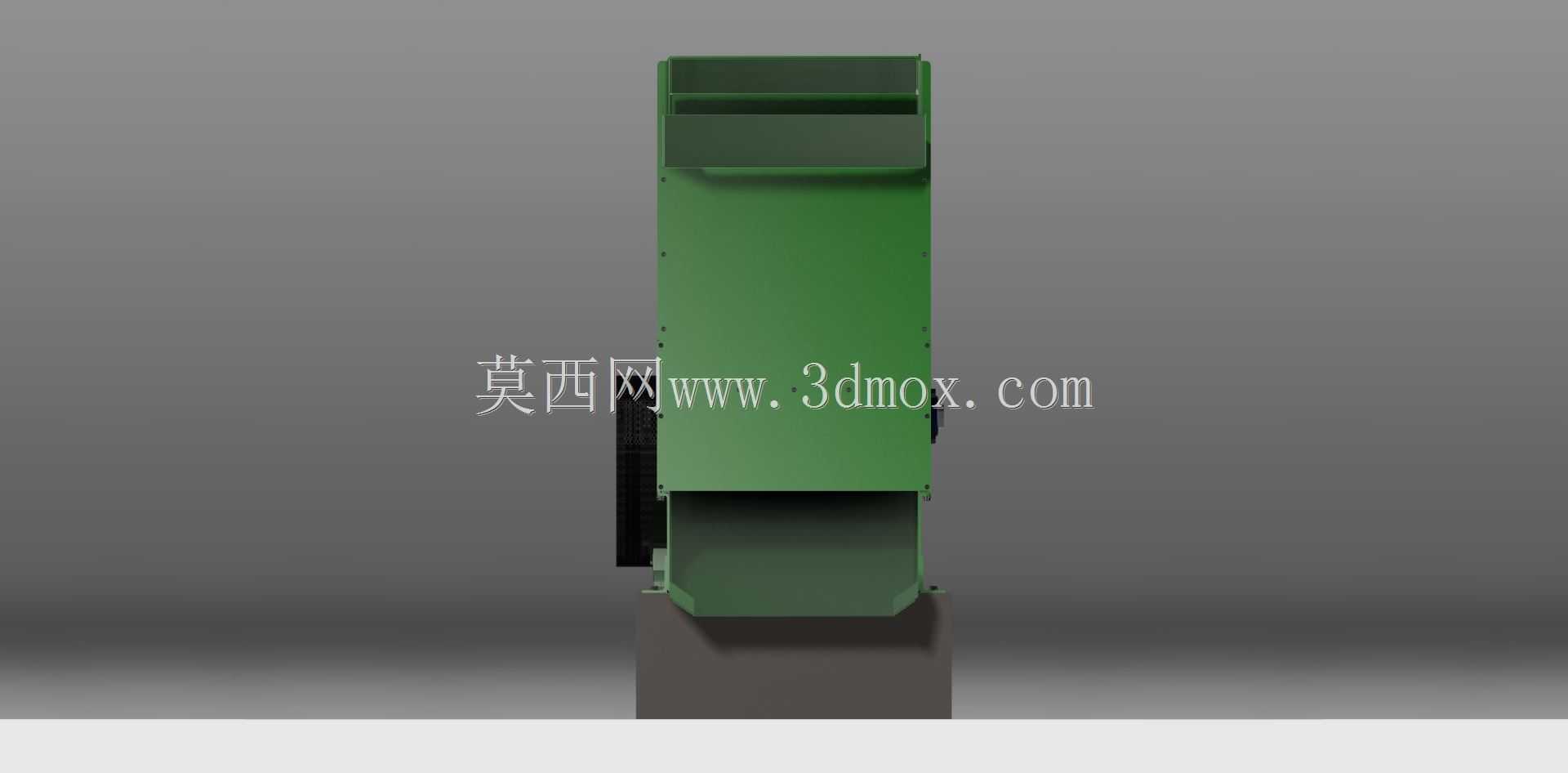

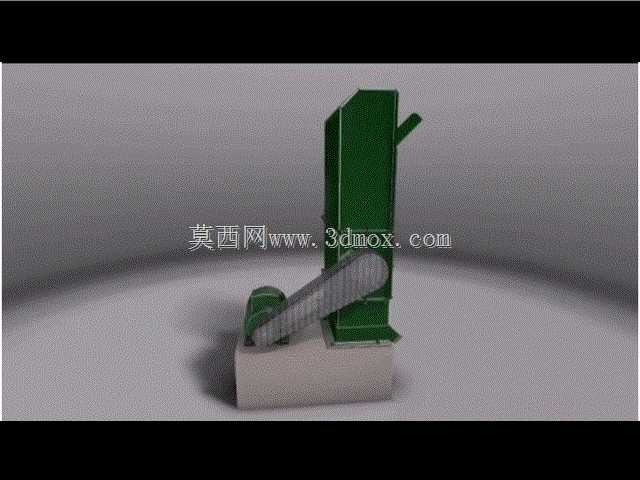

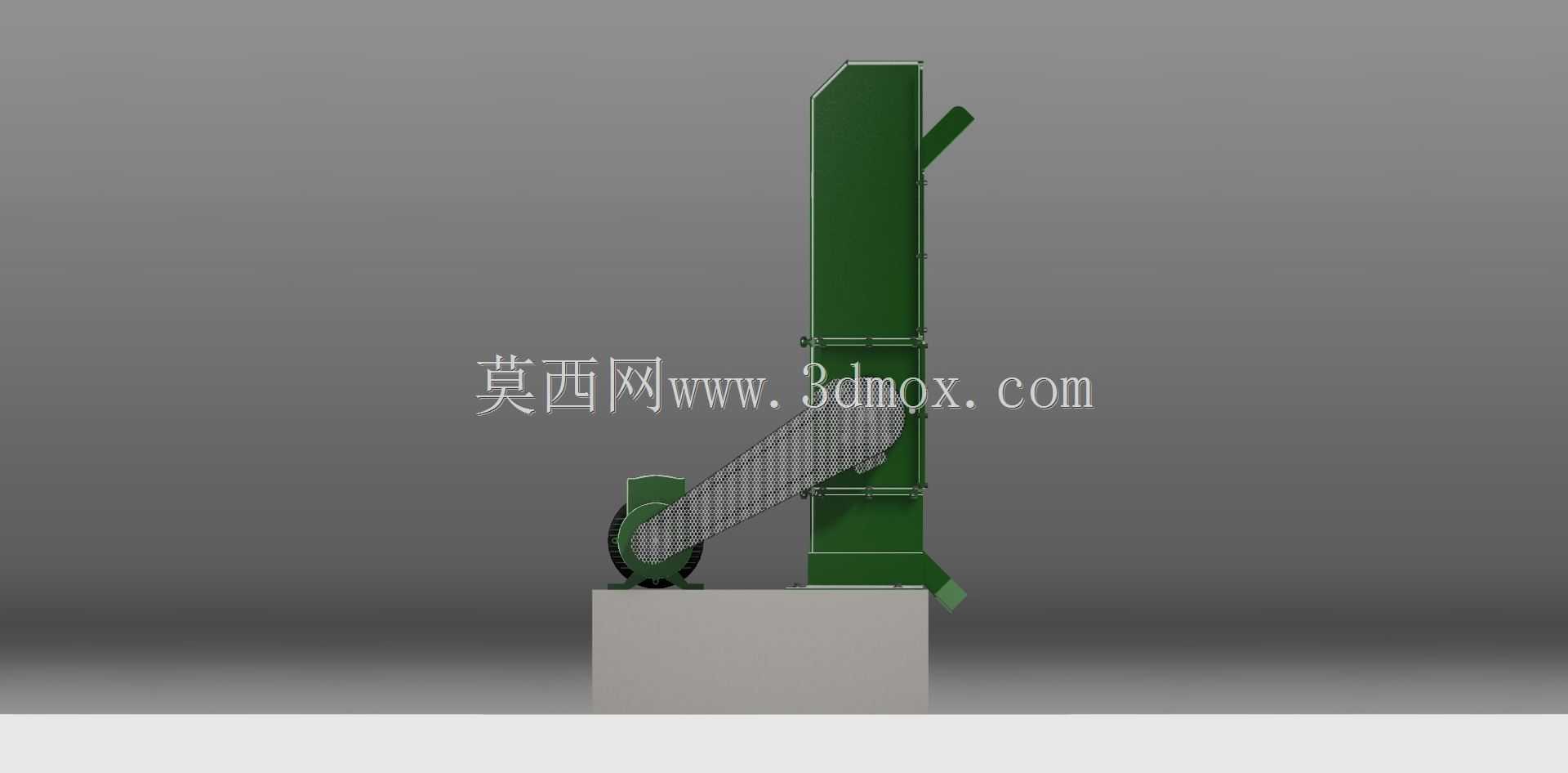

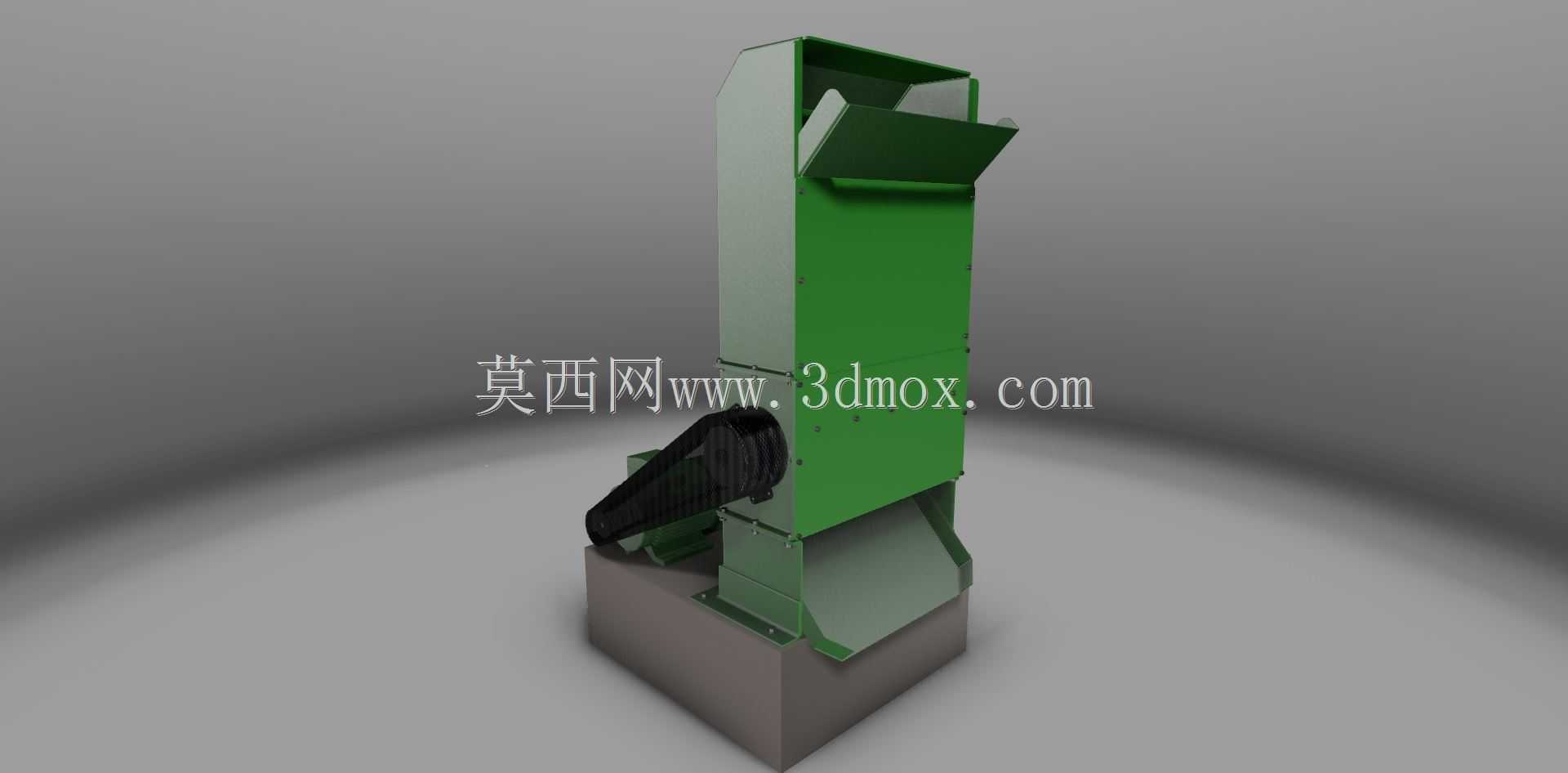

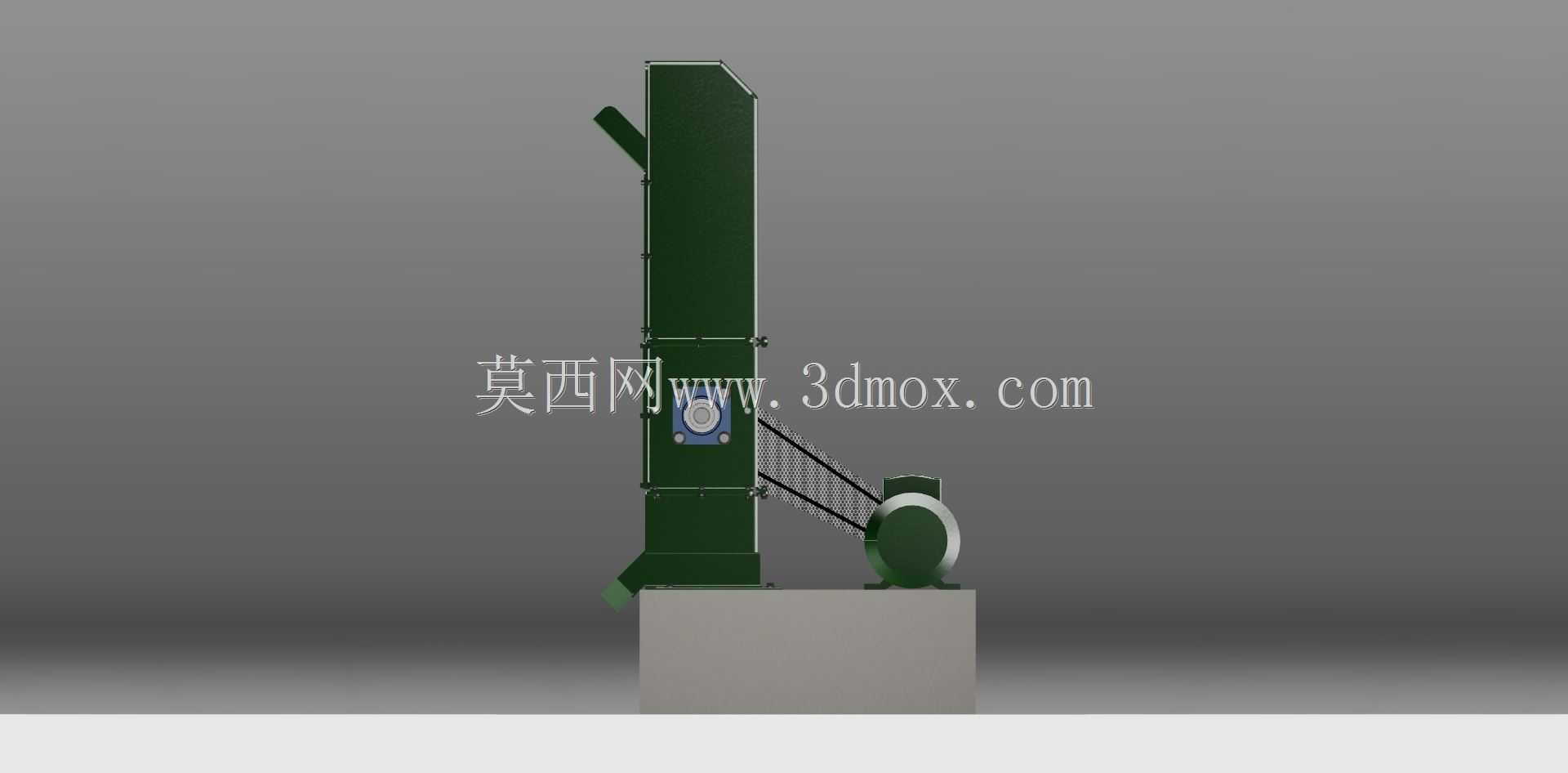

　　侧方伸出的喂料口做了15度的下倾角设计，这个角度是经过多轮物料测试确定的，既可以避免纤维类物料喂入时的架桥堵塞，又能防止粉碎腔内的物料飞溅外溢，喂入通道内部做了阶梯式的挡料结构，不需要额外加装防尘帘就能控制作业时的粉尘外逸。粉碎腔上方衔接的是立式垂直输送筒，筒体采用2.5mm厚的冷轧钢板折弯焊接成型，筒体总高度1.8米，出料口设置在筒体上部侧方，距离安装基准面的高度为1.65米，这个高度刚好匹配常见的吨袋接料、小型储料仓进料的高度需求，不需要额外再接溜管就能完成出料对接。传动部分采用的是三角带传动结构，电机安装在机座侧方的可调滑轨上，日常维护时只需要松开固定螺栓就能调整皮带张紧度，不需要拆解其他部件，

　　这种传动方式相比齿轮传动更适配粉碎作业的冲击载荷，遇到硬杂物卡入粉碎腔时，皮带可以产生打滑卸荷，避免核心部件的刚性损坏。输送筒内部的提料结构采用的是刮板式设计，针对纤维类物料容易缠绕的特性，刮板边缘做了圆弧过渡处理，和筒壁的间隙控制在8mm，既不会因为间隙过大残留物料，也不会因为间隙过小出现刮板擦碰筒壁的异响，粉碎腔内部的动刀和定刀间隙可以通过机座外侧的调节螺栓微调，针对不同韧性的纤维物料，可以调整到1-5mm的间隙区间，适配不同出料粒度的加工需求。设计时特意把设备的维护侧预留了不小于600mm的操作空间，日常更换易损件、检查皮带状态都不需要挪动设备主体，接线口设置在机座侧方的防水接线盒内，适配乡村加工点的户外半露天作业环境，

　　整体的重量分布集中在下部机座，吊装转运时只需要吊住机座的两个吊装孔就能完成整体移位，不需要拆分上部筒体，降低了转场安装的工作量。这类设备的实际作业场景里，既可以处理椰子壳纤维、棕榈丝这类热带作物纤维，也可以通过调整刀隙处理小麦、玉米等杂粮的初粉碎，在小型加工点的灵活作业场景下，不需要更换核心部件就能切换加工物料，设备的运行噪音控制在85分贝以内，不需要做额外的隔音处理就能满足乡村作业的环保要求，出料端可以直接衔接后续的筛分、包装设备，也可以单独作为单机完成粉碎提料作业，适配不同规模的加工流程配置。
