三星16GB容量微型SD存储卡结构设计

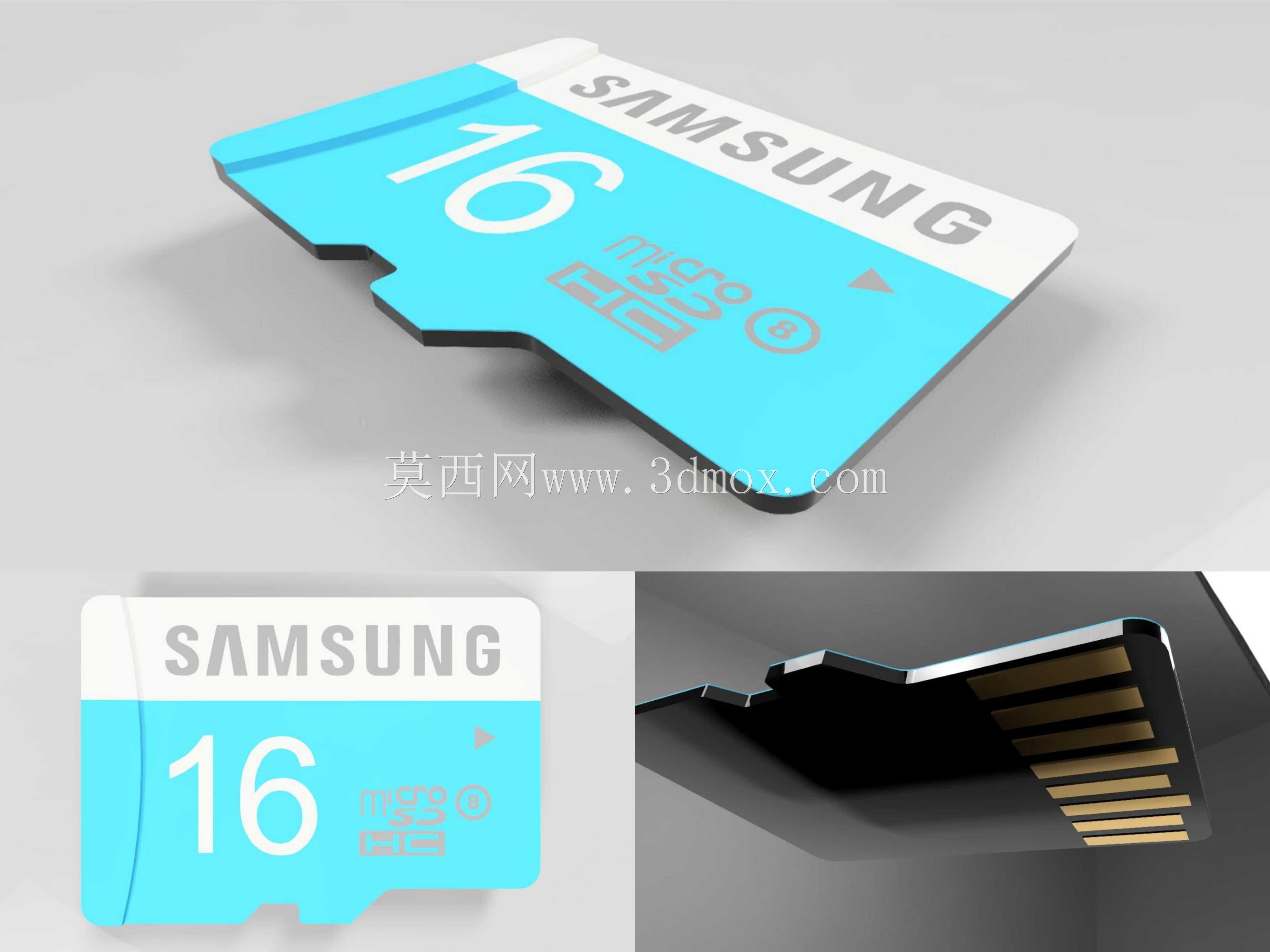

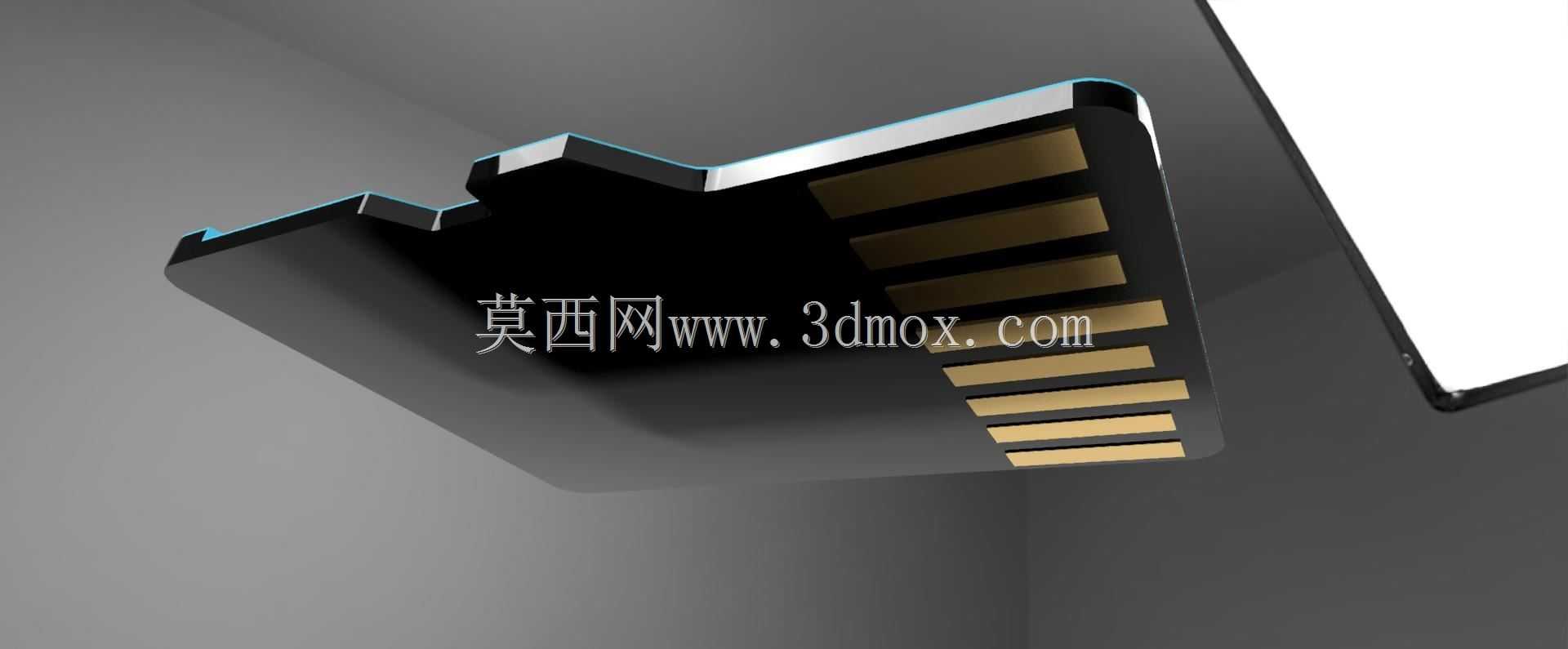

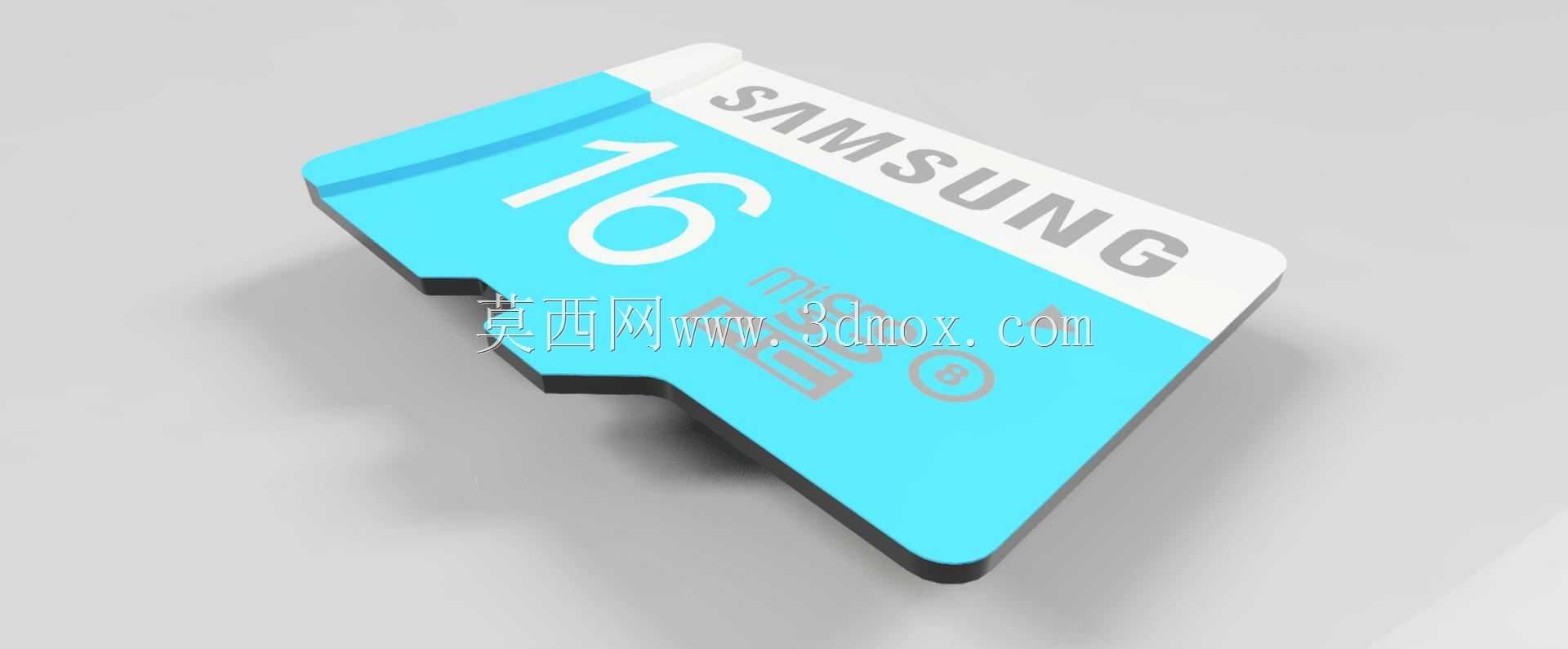

　　金手指距离卡体前端边缘的距离都有统一的行业规范，这个模型里把这些接触区域的台阶、倒角都做了还原，卡体尾部的斜切定位角也做了准确复刻，这个斜角是防呆设计的核心，能避免用户插卡的时候方向装反损坏卡槽弹片或者卡体本身。从设计思路上来说，这类卡的外形是严格遵循SD协会的统一尺寸规范的，整体长宽高的公差控制要求很高，毕竟要适配不同厂商生产的卡槽结构，卡体的主体外壳用的是耐插拔的硬质工程塑料，表面的印刷区域是品牌和容量标识位，模型里还原了表面的丝印轮廓，壳体边缘的微小脱模斜度也做了体现，不会出现直角棱边导致的插拔卡顿。实际做设备结构设计的时候，卡体的安装边界需要重点考量，首先卡体插入卡槽后的整体进深要和设备外壳的卡槽开口深度匹配，日常做消费电子结构适配的时候，这类微型SD卡的模型参考价值很高，毕竟现在不管是便携记录仪、嵌入式工控采集终端、手持检测设备还是民用的数码影像设备，都需要这类小体积的可插拔存储介质来扩展本地存储容量，做设备卡槽设计的时候如果没有精准的卡体模型做干涉检查，很容易出现插拔卡涩、锁止失效、触点对位偏差的问题。这个模型还原的是16GB容量版本的三星microSD卡，也就是常说的TF卡的实际结构，首先从功能特性来说，这类存储介质本身是不带活动机械结构的固态存储部件，所有的电路和存储颗粒都封装在硬质的塑封壳体内部，前端的金手指区域是和设备卡槽弹片接触的唯一信号通路，设计的时候金手指的分段宽度、相邻触点的间距、

　　不能出现卡体外露过多或者插不到位导致的识别失败，卡体两侧的导向棱边的宽度尺寸要和卡槽的导向槽留合适的滑动间隙，间隙太小会导致插拔阻力过大，间隙太大则会出现卡体晃动，触点接触不良的问题。另外卡体的厚度方向的尺寸公差也很关键，因为很多便携设备的内部堆叠空间非常紧张，卡体上方的PCB板或者结构件的避让空间如果留的不足，就会出现卡体插装时和上层零件干涉，甚至压坏存储颗粒封装的问题。还有卡体前端金手指区域的插入深度，要和卡槽内的弹片触点的压缩量匹配，保证每个金手指都能和弹片可靠接触，不会因为接触压力不足出现数据传输中断的情况。这类微型存储介质的应用场景非常广，除了常见的手机、相机、行车记录仪这些民用数码产品，很多工业场景的嵌入式数据采集模块、

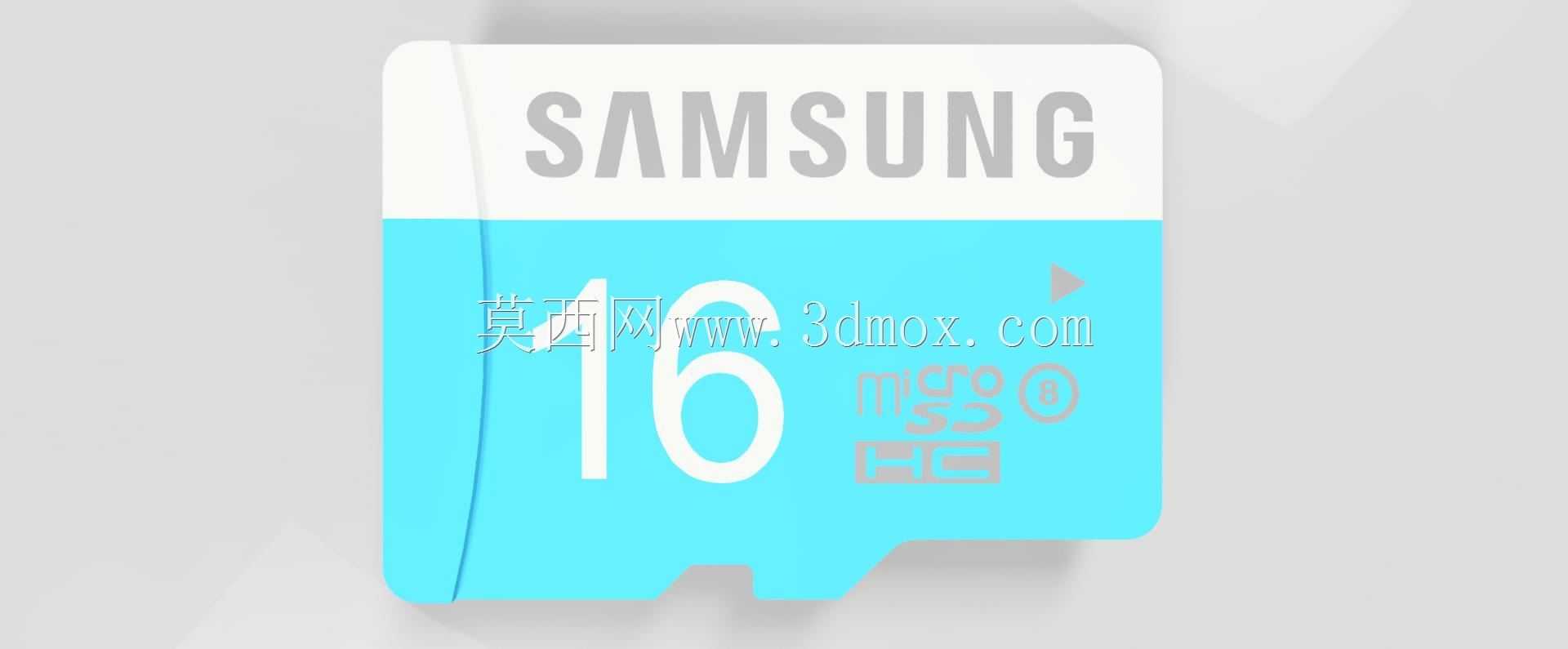

　　户外监测设备的本地存储单元也会用到这类卡，因为它体积小，存储密度高，更换方便，不需要额外的接线就能实现数据的读写和转移。做结构设计的时候，除了卡体本身的尺寸，还要考虑卡体插入后，和卡槽周边的密封结构的配合，比如户外使用的设备，卡槽位置会做防水胶圈，卡体的外形尺寸如果和胶圈的内孔尺寸不匹配，要么会出现插拔时胶圈被卡体边缘刮损，要么就会出现密封不严，水汽进入设备内部的问题。另外卡体表面的标识区域的凹陷设计，模型里也做了还原，这个凹陷是为了印刷标识的时候，油墨不会因为卡体和卡槽内壁的摩擦被刮掉，长期插拔之后依然能看清容量和品牌标识，避免用户插错不同速率等级的存储卡。还有卡体尾部的那个小缺口，是和卡槽的弹出锁止结构配合的位置，

　　当卡体插入到位后，卡槽的锁止弹片会卡入这个缺口，实现卡体的固定，按压卡体的时候锁止结构释放，卡体就会被弹出弹簧顶出卡槽，这个缺口的位置、深度和倒角角度直接影响锁止和弹出的手感，模型里这个位置的结构和实际产品一致，用来做卡槽锁止结构的运动仿真非常合适。在做三维建模的时候，这类标准件的模型不需要做内部的颗粒和电路细节，只要把外部的装配相关的所有特征做准确就足够支撑结构设计工作了，毕竟结构工程师需要的是用来做干涉检查、装配模拟、尺寸校核的外部轮廓，内部的电路结构属于电子设计的范畴，结构层面不需要涉及。另外卡体边缘的所有圆角都做了符合实际产品的处理，没有尖锐的棱角，这也是为了插拔的时候不会刮伤卡槽内部的塑料导向面，长期使用也不会因为棱角磨损产生塑料碎屑堆积在卡槽内部，导致接触不良的问题。
