带金属支架的工业电镀槽结构设计

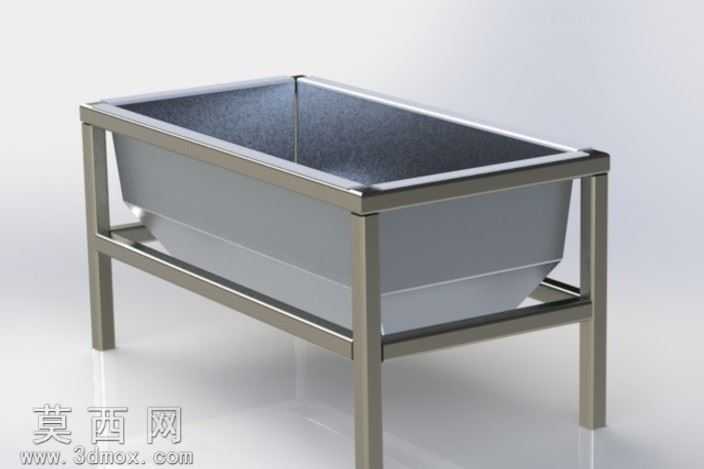

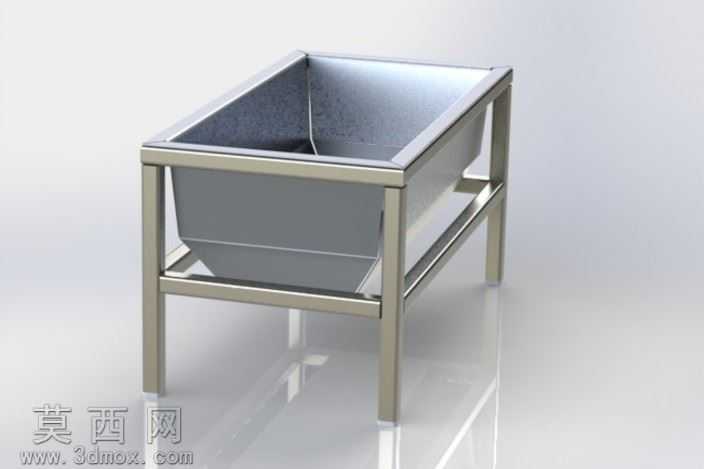

本作品为工业电镀槽三维建模设计，整体采用SolidWorks软件完成全参数化建模与真实感渲染，重点练习焊接构件与金属钣金功能的综合运用。模型整体分为槽体与支撑机架两大部分，槽体采用金属板材折弯焊接成型，内壁与外壁均做平整化处理，槽体边缘做卷边加固设计，既提升槽体结构强度，也避免板材锐边造成的安全隐患，槽体底部设计为斜度收底结构，便于槽内液体的排放与清理，符合工业电镀作业的实际使用需求。支撑机架采用ISO标准20×20×3规格方管焊接搭建，整体为四立柱框架结构，上下设置两层方管围框，上层围框与槽体边缘匹配贴合，承托整个槽体的重量，下层围框设置在机架中下部，通过横向方管连接四根立柱，大幅提升机架整体的抗扭与承重能力，避免槽体满载时机架出现变形晃动。建模过程中严格遵循焊接件的设计逻辑，对所有方管衔接处做焊接坡口的细节处理，金属板与机架的连接位置预留合理的装配间隙，可通过配置文件控制金属板特征的显示状态，用户可根据需要取消特征压缩查看完整的钣金细节。材质渲染方面，槽体与机架均赋予哑光不锈钢材质，还原金属构件的真实质感，场景添加柔和的环境光与反射效果，清晰呈现金属表面的细微纹理与结构转折，整体模型结构严谨，尺寸符合工业设计规范，可作为焊接结构练习、电镀设备设计参考使用，完整还原了小型工业电镀槽的结构特点与加工逻辑，能够帮助学习者掌握焊接件建模、钣金特征创建、装配配置管理的相关技巧。
