航模用1800mAh11.1V锂聚合物电池三维建模

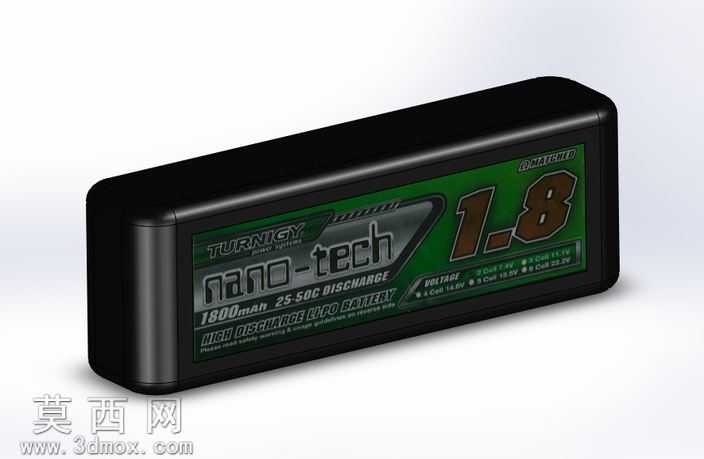

本模型为航模动力场景使用的1800mAh规格11.1V锂聚合物电池三维建模成果，建模过程以还原实物外观与结构特征为核心目标，首先通过实物测绘获取电池外壳的长宽高比例、边角圆弧过渡半径、端面金属接片的位置尺寸等基础参数，在SolidWorks软件中采用自顶向下的建模思路，先构建电池整体的外轮廓基准面，再拆分外壳、标签覆膜、电极端三个独立的结构模块。外壳部分采用实体拉伸结合圆角特征完成硬质塑壳的造型，还原了塑壳表面细微的磨砂质感肌理，通过曲面切除命令制作出外壳边缘的装配卡扣凹槽，还原真实电池外壳的拼接结构；标签区域采用包覆特征将品牌标识、参数文字、容量标识等平面图形映射到电池外壳的弧面区域，调整贴图的坐标映射比例，让标签图案与实物的排版位置完全匹配，还原标签表面的亮膜反光质感，通过外观材质编辑给标签赋予高光泽的塑料覆膜材质，给黑色外壳赋予半哑光的硬质工程塑料材质，调整材质的粗糙度、反射率参数，让渲染效果贴近真实电池的视觉质感。电极端部分单独建模金属接触插片，还原插片的厚度、倒角与插拔导向斜面，给电极赋予抛光金属铜材质，模拟真实接片的金属光泽。建模过程中严格控制各特征的父子关系，保证模型可编辑性，所有圆角、倒角特征统一放在建模流程的后期，避免前期特征修改导致的圆角失败问题，同时对电池内部的电芯堆叠结构做了简化示意，在剖开视图下可展示内部三片电芯串联的排布逻辑，还原3S锂聚合物电池的电压构成原理。渲染阶段采用三点布光方案，主光源从侧上方打亮电池主体展示外壳质感，辅光源补亮暗部避免死黑，轮廓光勾勒电池边缘提升立体感，最终渲染效果清晰呈现电池的外观细节、标识信息与结构特征，可用于航模整机装配的干涉检查、产品展示宣传、配件结构参考等场景，模型的尺寸比例完全匹配市售同规格航模锂电池的真实参数，装配到航模模型中可完美适配电池仓的空间尺寸。
