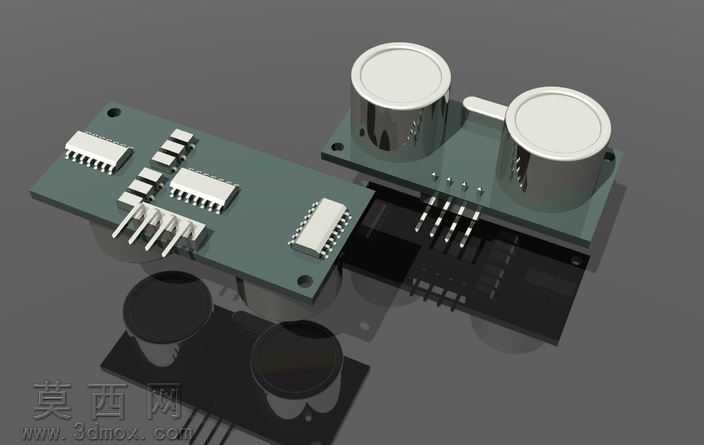

HC-SR04超声波测距传感器3D模型

本模型为HC-SR04超声波测距传感器的高精度三维建模成果，完整还原了该款常用工控测距传感器的全部结构细节。建模过程中首先对照实物测绘尺寸，确定了PCB基板、超声波换能器、排针接口、贴片元器件等各部件的精确比例，先搭建整体装配骨架，再逐个完成零件建模。PCB板部分还原了真实的板型轮廓、固定安装孔位，板上的贴片电阻、电容、集成电路芯片均按照实物布局逐一建模，还原了元器件的高度、引脚形态与排布位置，精准复刻了模块的电路部分外观特征。两个核心超声波换能器分别作为发射端与接收端，建模时还原了金属圆柱外壳的质感、顶部换能面的圆形结构，以及换能器与PCB板连接的引脚细节，同时还原了模块侧边的单排排针接口，清晰呈现了电源、触发、回声、接地四个引脚的形态与间距。材质渲染阶段，为PCB板赋予了真实的阻焊层哑光深绿材质，贴片元器件根据类型分别赋予黑色塑封、银色金属端帽的对应材质，超声波换能器外壳使用亮面金属材质模拟铝合金外壳质感，顶部换能面使用哑光灰白色材质模拟超声振面，排针部分赋予亮银色金属材质，整体渲染效果贴近实物真实质感。模型完整拆分了各个独立零件，可清晰展示传感器的装配关系，既可以用于工控项目的装配干涉验证，也可用于电子类教学演示、产品宣传效果图制作，能够直观呈现该款超声波传感器的结构组成与外观特征，帮助使用者快速理解模块的硬件构成，为测距类项目的结构设计、硬件排布提供可靠的三维参考。
