TCRT5000线跟踪光电传感比较器结构模型

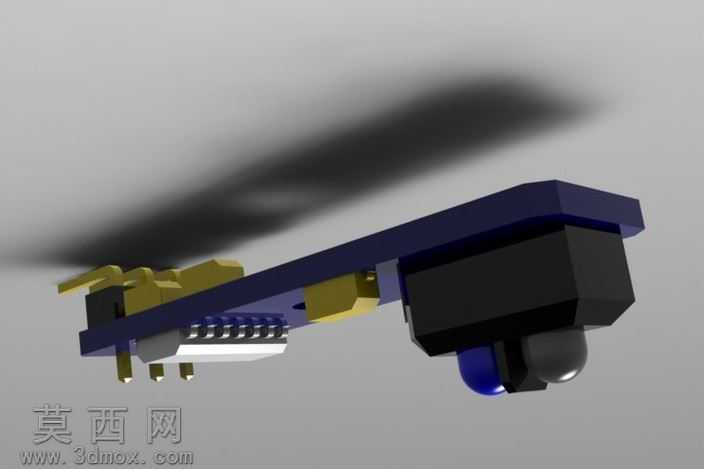

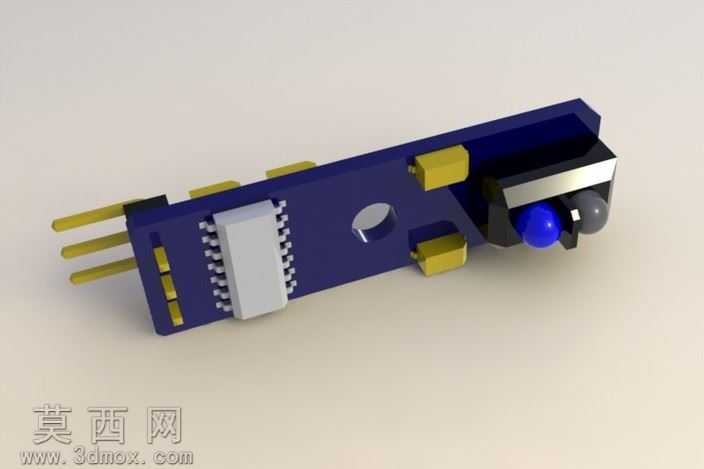

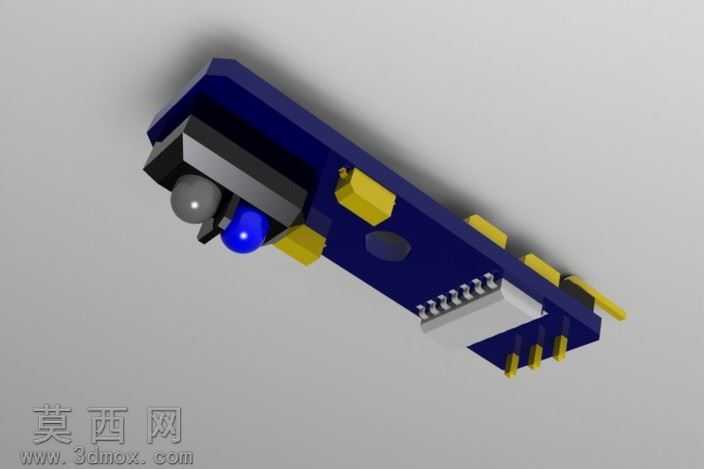

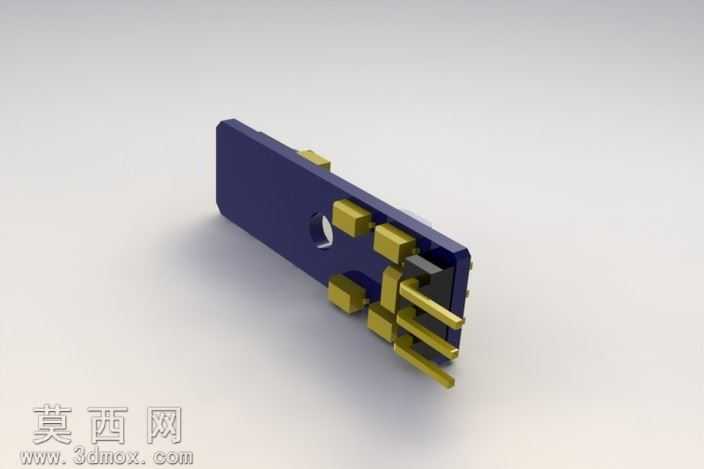

本模型为TCRT5000模块线跟踪光电传感器比较器的三维建模成果，建模过程围绕实物的实际结构与功能特性展开，完整还原了该传感模块的全部组成细节。建模初期先梳理模块的功能逻辑：该模块依靠红外发射与接收单元实现线路检测，搭配比较器电路完成信号输出，因此建模时优先拆分核心功能部件，分别为红外发射端、红外接收端、PCB承载基板、贴片电子元件、直插引脚、调节电位器等独立结构，保证各部件的装配关系与实物完全一致。材质渲染阶段，针对不同部件的物理特性匹配对应材质：PCB基板采用深蓝色阻焊层材质，还原真实电路板的哑光质感与细微的表面纹理；红外发射管与接收管的透镜部分采用半透明深色光学塑料材质，模拟红外器件的透光特性，同时添加轻微的折射与反射效果，还原光学元件的视觉特征；金属引脚采用亮面金属材质，添加细微的倒角与表面划痕细节，还原金属引脚的加工质感；贴片电阻、电容等元件采用黑色哑光塑封材质，电位器的调节旋钮采用金属与塑料结合的材质表现，区分不同元件的视觉差异。结构设计上，精准还原模块的长条形布局，将发射接收端布置在模块前端，保证检测端的突出位置符合实际安装需求，电路元件沿基板有序排布，引脚位置与间距完全匹配实物的焊接尺寸，电位器布置在基板侧方，符合实际调节操作的位置逻辑。建模过程中对细小结构做了精细化处理，比如发射管与接收管之间的遮光挡片，还原实物中避免发射光直接干扰接收端的结构设计，贴片元件的引脚焊盘也做了细微的凸起处理，还原焊接后的真实形态。整体模型装配完成后，通过渲染调整光影效果，模拟日常光照下的材质表现，既保证结构尺寸的准确性，也兼顾视觉呈现的真实感，可用于循迹机器人相关的结构装配演示、传感模块原理展示，也可作为相扑机器人等小型智能设备的配套部件模型使用，还原该模块在实际应用中的安装形态与结构特征。
