经典黄杆木质铅笔精细三维结构设计

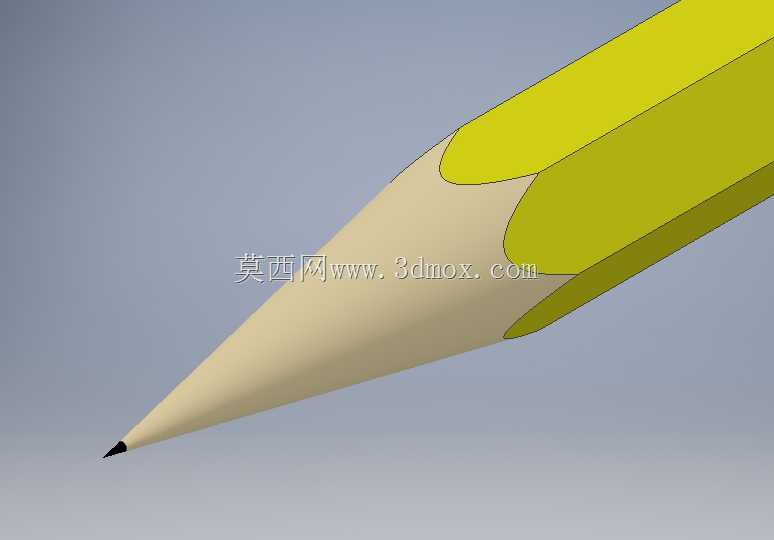

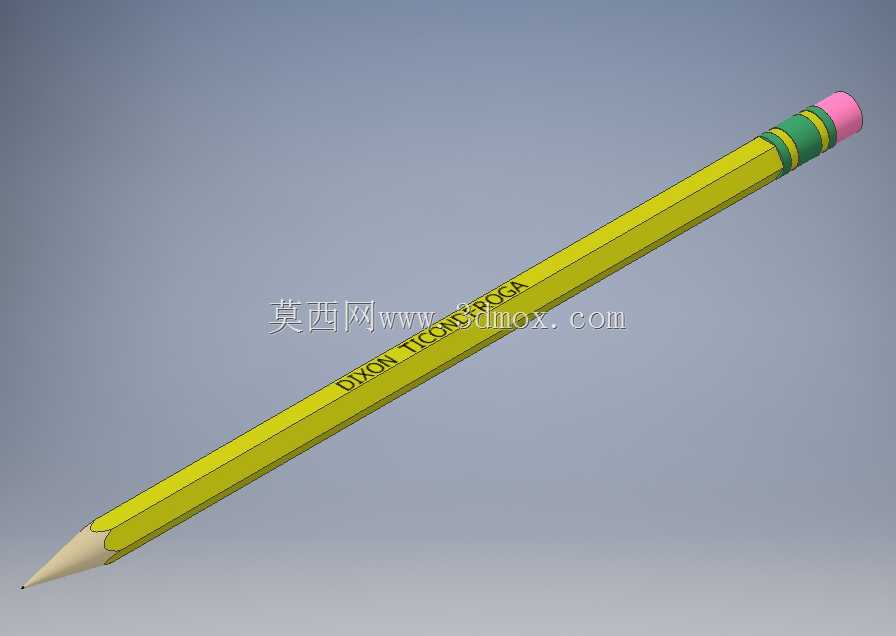

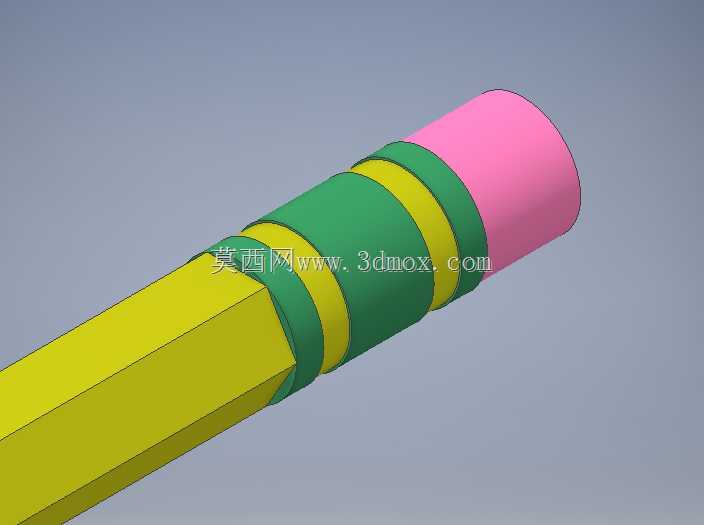

这款黄杆铅笔的三维结构设计，完全贴合日常书写、绘图场景的实际使用需求，从笔杆到笔芯、橡皮头的每一处结构都经过尺寸校核，还原真实产品的装配逻辑。日常办公场景中，这类铅笔多用于临时记录、草稿标注，工程绘图场景里可配合尺规完成粗线条绘制、底稿标记，教学场景中是学生书写、素描练习的常用工具，不同场景下的握持手感、笔尖耐磨度、橡皮擦拭效果都在建模过程中做了对应结构还原。笔杆采用经典六角形截面设计，并非随意选择的造型，六角结构能让铅笔放置在倾斜桌面时不易滚落，同时六个平面刚好适配手指握持的接触面，长时间书写不会像圆杆铅笔那样容易打滑转动，笔杆外径控制在常规7.2mm左右，匹配绝大多数人群的握持习惯，笔杆长度按照常规188mm的通用尺寸设计，兼顾握持空间与笔芯的存储长度，不会出现过短导致握持局促、过长易折断的问题。笔杆外层的黄色涂漆、靠近橡皮端的绿色装饰环都做了等比例结构还原，并非单纯的贴图效果，涂漆层的厚度、装饰环的凸起高度都参考实物做了参数设置，保证渲染效果和实物一致。笔芯部分从笔尖露出的书写端到笔杆内部的填充段做了连续结构设计，笔尖的锥度按照实际削笔后的角度设置，锥角约18度，这个角度既能保证笔尖有足够的书写强度，不易因为受力过大断裂，又能保证书写时的线条粗细可控，笔芯嵌入木杆的深度贯穿笔杆除橡皮固定段的全部区域，和木质笔杆的贴合面做了过盈配合的结构模拟，还原真实铅笔中笔芯与木杆紧密结合、不会松动脱落的装配关系。靠近笔尾的金属箍结构，建模时还原了其卷边压合的结构特征，金属箍一方面将橡皮头牢牢固定在笔杆端部，另一方面箍紧笔杆的木质端部，避免笔尾木材因为受力出现开裂，金属箍的压痕位置、和笔杆的贴合间隙都按照实物的装配公差设置，没有出现穿模或者间隙过大的失真问题。笔尾的粉色橡皮头，做了略突出金属箍的结构设计，突出长度约5mm，这个长度刚好满足日常擦拭的使用需求，不会因为突出过长导致橡皮容易被碰断，也不会因为过短导致擦拭时金属箍刮蹭纸面。建模过程中，先通过草绘绘制六角形笔杆的截面轮廓，沿笔杆长度方向拉伸得到基础笔杆实体，再分别对笔尖段做切削放样，模拟削笔后的锥形木质结构，笔芯部分采用同轴拉伸后与笔杆做布尔合并，还原笔芯嵌在木杆中的结构；金属箍部分采用薄壁拉伸加卷边特征，模拟金属件压合后的形态，橡皮头采用端部倒圆角的圆柱结构，与金属箍内孔做配合装配。所有结构的装配边界都经过干涉检查，笔杆与金属箍、金属箍与橡皮、笔杆与笔芯之间都不存在结构干涉，各部件的配合公差符合日常文具产品的生产装配要求，不管是用于产品展示动画制作，还是文具类产品的结构设计参考，都能直接调用对应结构做二次调整，不需要重新校核基础装配关系。不同于很多简化的文具模型只做外形曲面，这个模型还原了铅笔各部件的实际装配逻辑，比如木质笔杆是由两片开槽的木片夹持笔芯粘合而成，建模时也还原了木片的粘合面结构，能清晰看到内部笔芯的安装槽位置，对于需要做铅笔生产工艺模拟、产品结构拆解演示的场景，这个模型的结构精度完全能满足使用要求。
