任天堂Wii主机前置操作面板结构设计

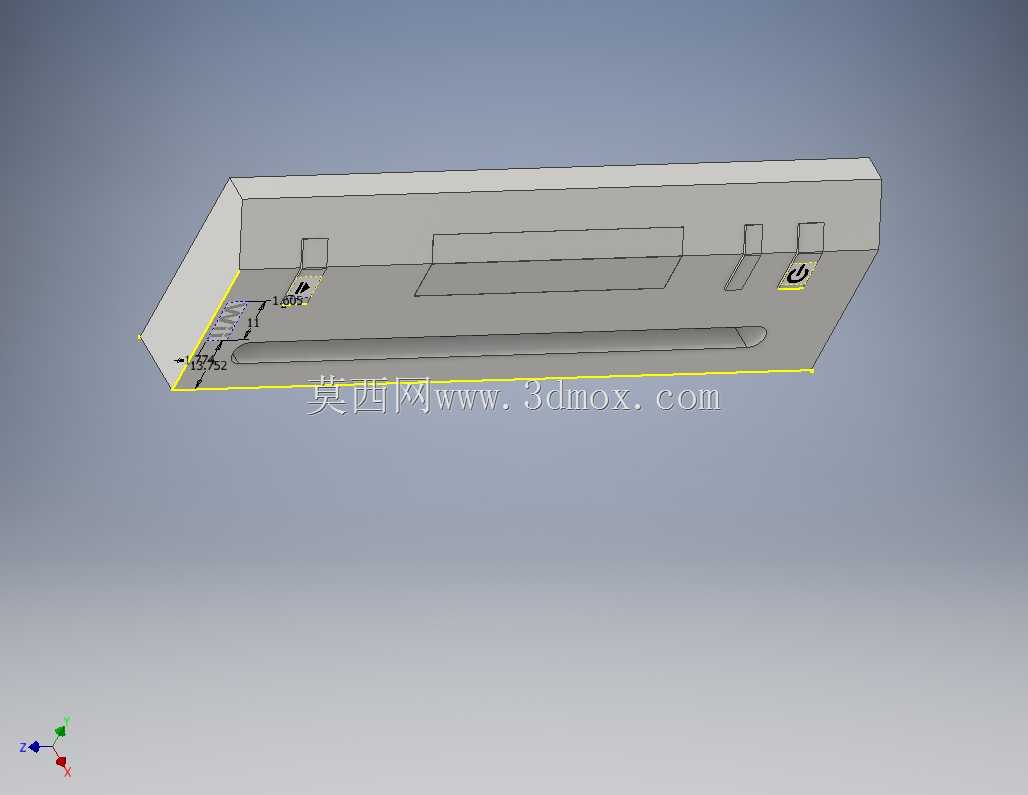

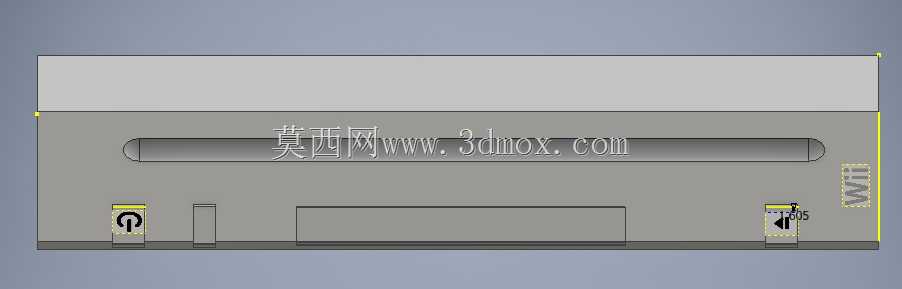

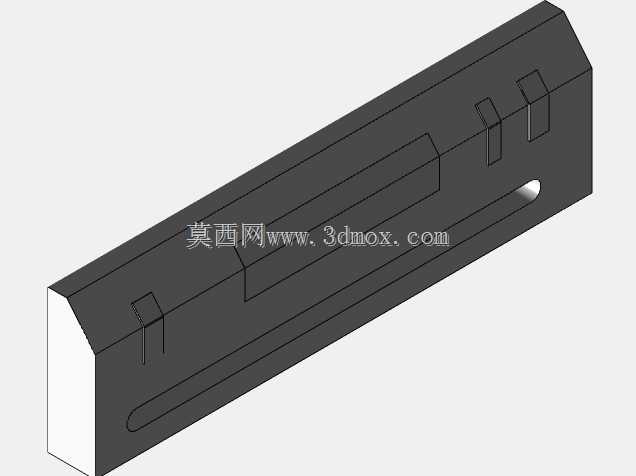

本次呈现的结构为任天堂Wii家用游戏主机的前置操作区段，覆盖主机正面核心人机交互与介质读取的外露结构部分，是整机外观与功能集成度最高的区域。在家用游戏主机的整机结构体系中，前置面板承担着用户第一接触点的交互职能，所有日常高频操作都集中在这个区段，其结构设计的合理性直接影响用户操作手感、介质读取稳定性以及整机外观的一致性。

从实际应用场景来看，该部分结构处于主机正面朝向用户的安装位置，日常使用中用户的光盘插拔、电源操作、复位操作都在此区域完成，因此结构设计首先要保证操作路径的无遮挡，所有操作件的位置都要符合普通用户坐姿操作的伸手可达范围，避免出现操作时需要挪动主机或者视线遮挡的情况。光盘槽采用长条形卧式布局，槽口两端做圆弧过渡处理，匹配标准12cm直径光盘的插入轨迹，槽体内侧设置导向限位筋，光盘插入时可顺着筋位自动滑入内部读取机构，无需用户刻意对准，降低插盘卡顿、盘片刮花的概率。

功能特性层面，该区段集成了三类核心结构：一是长条形光盘吸入槽，槽口边缘做0.3mm的倒角处理，避免尖锐边缘刮擦光盘印刷层与数据面，槽体内部预留1.2mm的间隙余量，适配不同厚度的正版光盘与刻录盘，不会出现厚盘卡滞、薄盘松晃的问题；二是前置操作按键，包括电源键与复位键，按键采用下沉式设计，按键顶面比面板外表面低0.8mm，既可以避免日常摆放时误触，又能保证手指按压时有明确的触感反馈，按键周边做防水防尘的翻边结构，少量泼溅的液体或者浮尘不会直接渗入主机内部；三是面板与主机中框的连接定位结构，面板四周设置均匀分布的卡扣位，安装时可直接卡入中框对应的卡槽，无需额外螺丝固定，装配效率高，后期拆卸维护也不会在外观面留下螺丝孔痕迹。

设计思路上，该部分结构优先保证外观的整体性，整个面板采用大平面一体化设计，除了必要的槽口与按键开孔外，没有多余的凹凸结构，既符合Wii主机简约的外观设计语言，也能减少日常积灰的死角，清洁时只需用软布擦拭平面即可。结构壁厚采用均匀的2.5mm设计，避免注塑成型时出现缩痕、翘曲等外观缺陷，所有转角位置都做R1以上的圆角过渡，既提升结构强度，也避免锐角划伤用户。按键的触发行程设计为1.5mm，触发压力控制在1.2N-1.5N之间，按压时有清晰的段落感，不会出现软塌或者按不动的情况，按键与面板开孔的间隙控制在0.15mm，既保证按键活动顺畅，又不会出现间隙过大晃动感强、或者间隙过小卡键的问题。

外形尺寸与安装边界方面，该前置区段的整体宽度与主机中框宽度保持一致，安装后与主机两侧壳体的阶差控制在0.1mm以内，保证整机外观的平齐度。面板的安装深度为18mm，向后延伸的定位柱长度为12mm，可直接插入中框上对应的定位孔，装配时的定位误差不超过0.2mm，不会出现面板装歪、缝隙不均的问题。光盘槽的中心高度距离主机底部支撑面为72mm，符合用户坐姿操作时的视线与手部高度，插盘时手臂自然抬起即可对准槽口，无需抬升或者压低手腕。按键的位置分布在面板下部两侧，左侧为电源键，右侧为复位键，两个按键距离面板侧边的距离均为45mm，用户操作时不会因为按键过于靠近边缘出现打滑的情况。

从结构可靠性角度来看，该面板采用耐冲击的ABS材质制作，表面做哑光磨砂处理，日常使用中不容易留下指纹与划痕，长期使用后外观依旧能保持整洁。卡扣结构采用楔形设计，卡入后卡扣与卡槽的贴合面有0.2mm的过盈量，长期使用不会出现面板松动、异响的问题。光盘槽内侧设置有防尘毛刷，光盘插入时毛刷可以扫去光盘表面的浮尘，避免灰尘进入内部光驱影响读取头的使用寿命，同时毛刷采用软质尼龙材质，不会刮伤光盘表面。
