C型合页式铰链结构三维设计

　　在各类需要实现转动开合的结构连接场景中，铰链是应用极为广泛的基础连接件，这类C.W.型铰链的设计，核心围绕稳定铰接、低阻力转动、可靠安装三个核心需求展开，适配各类需要绕固定轴实现定角度开合的装配场景。从实际应用场景来看，这类铰链可覆盖小型设备舱门、电控箱柜门、轻型工装防护挡板、小型家具翻板等多种场景，其核心作用是在两个被连接件之间提供可重复的转动自由度，同时保证开合过程中连接位置无窜动、无卡滞，长期使用后铰接位置的旷量控制在合理范围内。

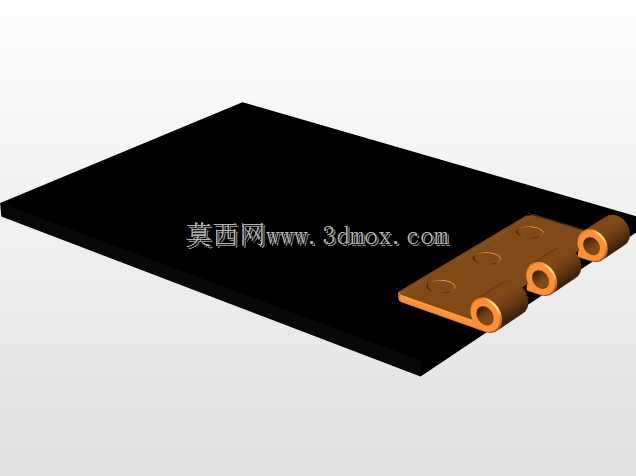

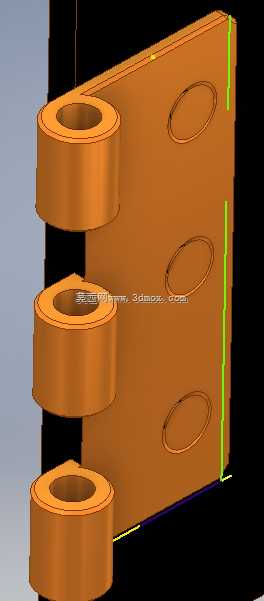

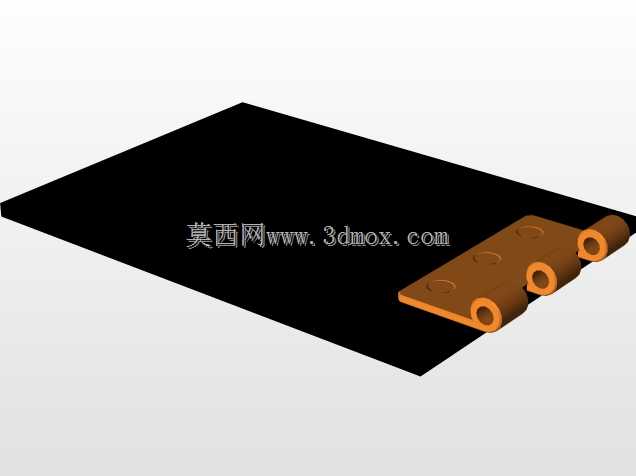

　　从产品功能特性来看，这款铰链采用卷边筒状铰接轴套结构，通过同轴的筒状卷边形成转动副的容纳空间，安装时可穿入配套的铰接销轴，将两个页片分别固定在需要开合的两个构件上。页片部分采用平直板式结构，表面预留沉头安装孔位，安装时可使用沉头螺钉将页片与被连接件表面紧密贴合，避免螺钉头突出影响构件开合过程的干涉问题。铰接位置的卷边采用多段式筒状结构，相比整段式长轴套，这种分段设计可以在保证铰接同轴度的前提下，降低页片转动过程中的摩擦接触面积，减少转动阻力，同时也能更好地适配存在少量安装面平面度误差的装配场景，避免因为安装面不平整导致的转动卡滞问题。

　　在设计思路层面，这款铰链的建模过程首先从转动副的核心尺寸入手，先确定铰接轴的公称直径，再根据轴径匹配卷边筒的内径与壁厚，保证轴与筒之间留有合理的转动间隙，间隙值控制在既能保证自由转动，又不会出现径向窜动的区间内。页片部分的尺寸设计充分考虑安装边界的限制，页片的长度、宽度根据常见的安装面尺寸设定，保证安装孔的孔距符合通用五金件的安装规范，用户在替换同规格铰链时不需要重新在安装面上打孔，可直接适配原有安装孔位。页片的厚度根据额定承载重量设定，保证在承受常规柜门、挡板的自重负载时，页片不会出现弯曲变形，铰接位置不会因为负载过大出现变形卡滞。

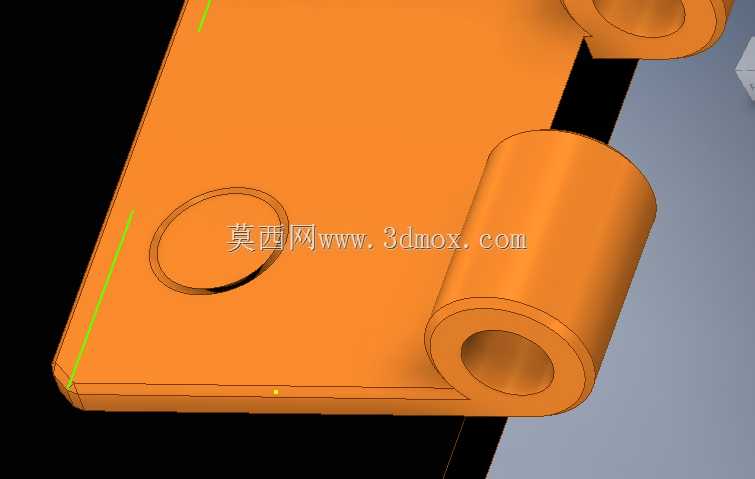

　　从外形尺寸与安装边界来看，这款铰链的页片为平直矩形结构，铰接卷边位于页片的一侧边缘，整体结构没有突出的尖锐棱角，所有边缘都做了小圆角过渡处理，避免安装和使用过程中划伤操作人员。安装孔的位置距离页片边缘的尺寸经过合理设定，保证螺钉安装后，螺钉的受力边距满足板材连接的强度要求，不会出现安装位置板材开裂的问题。转动角度范围覆盖日常使用中常见的0到180度开合需求，在最大开合角度下，两个页片之间不会出现结构干涉，铰接位置的应力分布均匀，长期反复开合后不会出现卷边开裂、页片变形的问题。建模过程中对铰接位置的配合公差做了合理设定，轴与轴套的配合采用间隙配合，既保证转动的顺畅性，又控制了开合过程中的晃动量，页片表面的安装孔采用沉头孔设计，沉头深度与常用沉头螺钉的头部尺寸匹配，保证螺钉安装后头部与页片表面齐平，不会出现突出刮蹭的问题。整体结构没有多余的冗余设计，所有结构特征都服务于铰接转动、可靠固定的核心功能，结构简单可靠，加工工艺性好，适合采用冲压成型工艺批量生产，也可根据实际使用需求更换不同的材质，比如普通冷轧钢表面镀锌处理用于常规室内场景，不锈钢材质用于潮湿、有腐蚀的户外或者工业场景。
