影视道具类复古雕花长柄魔杖结构设计

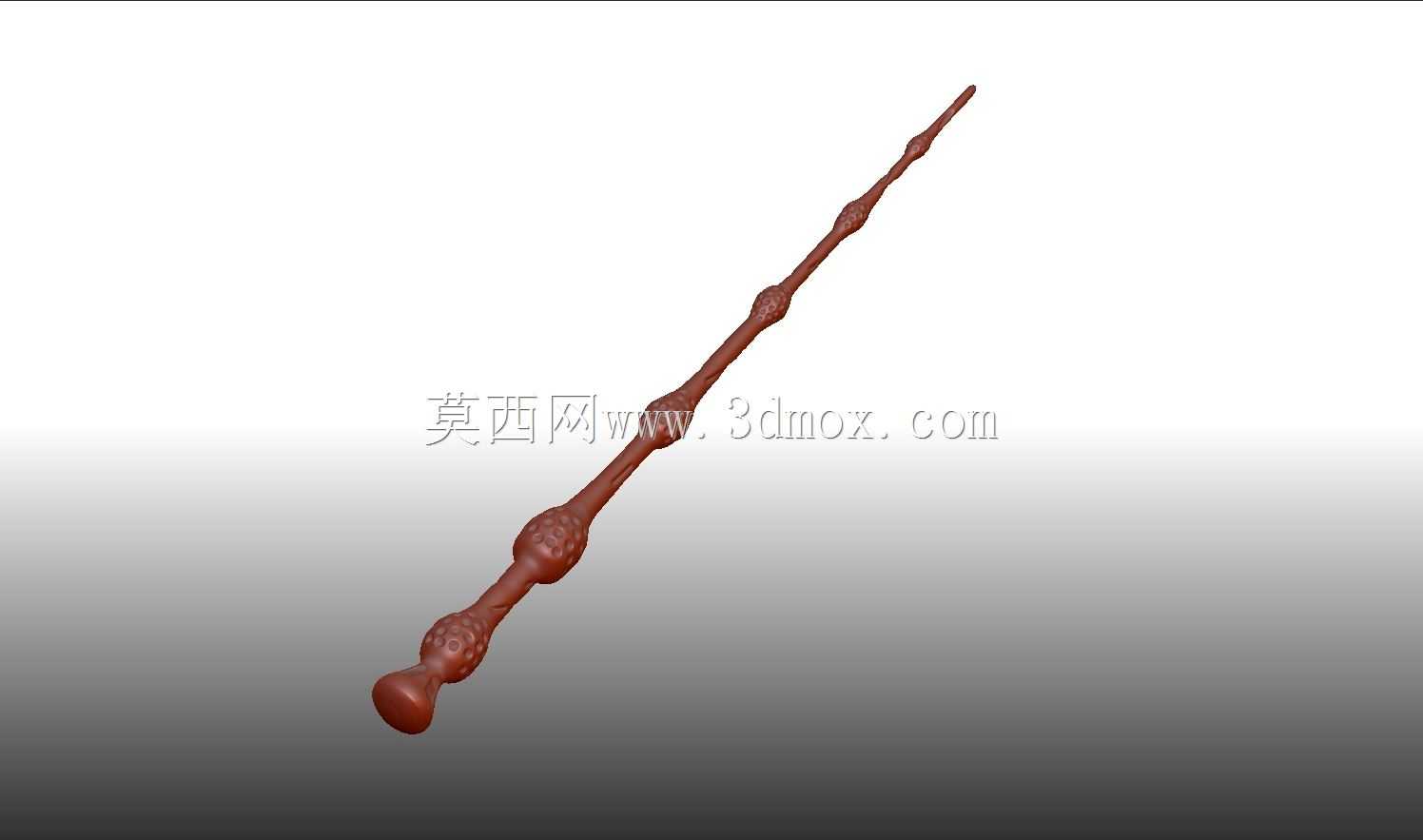

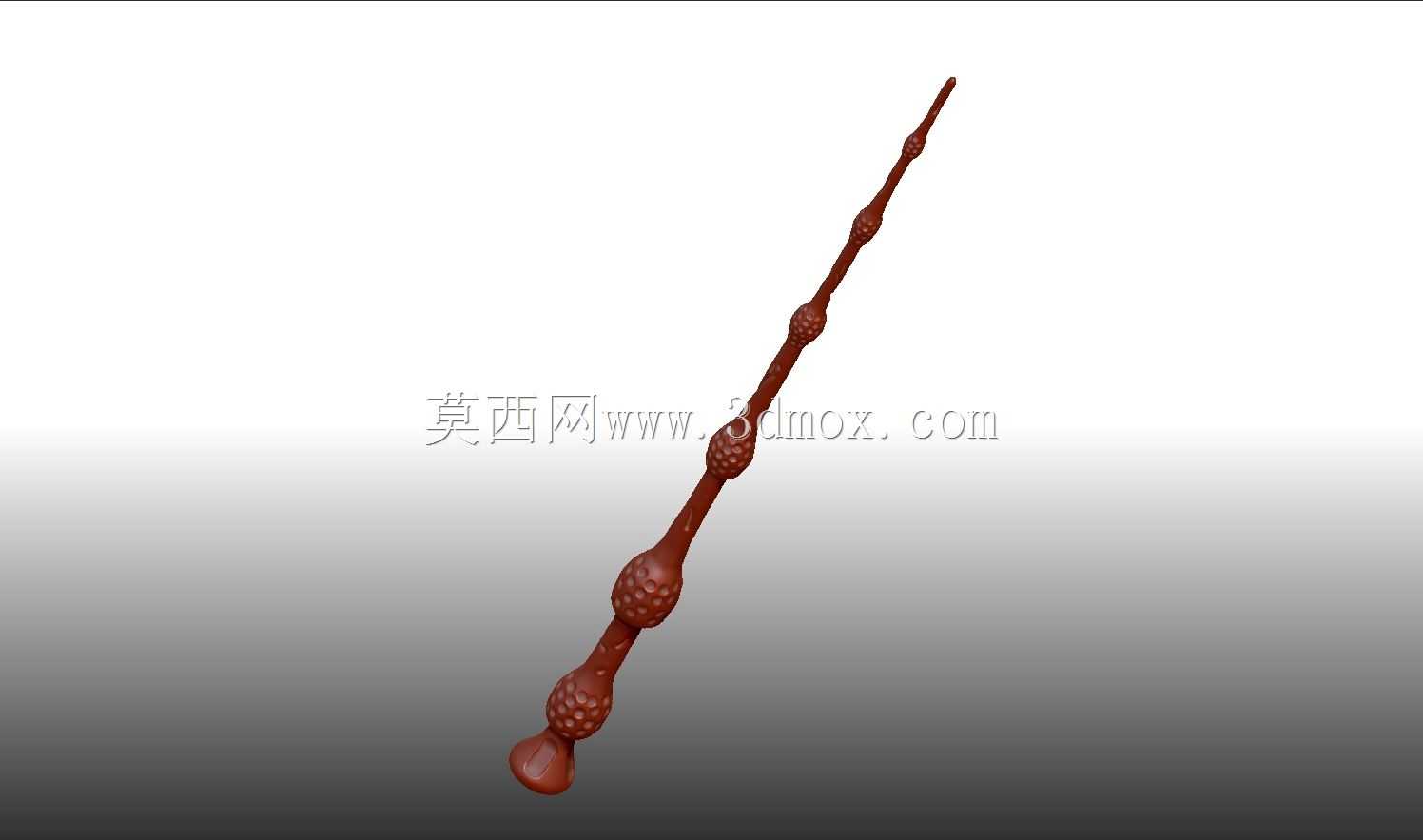

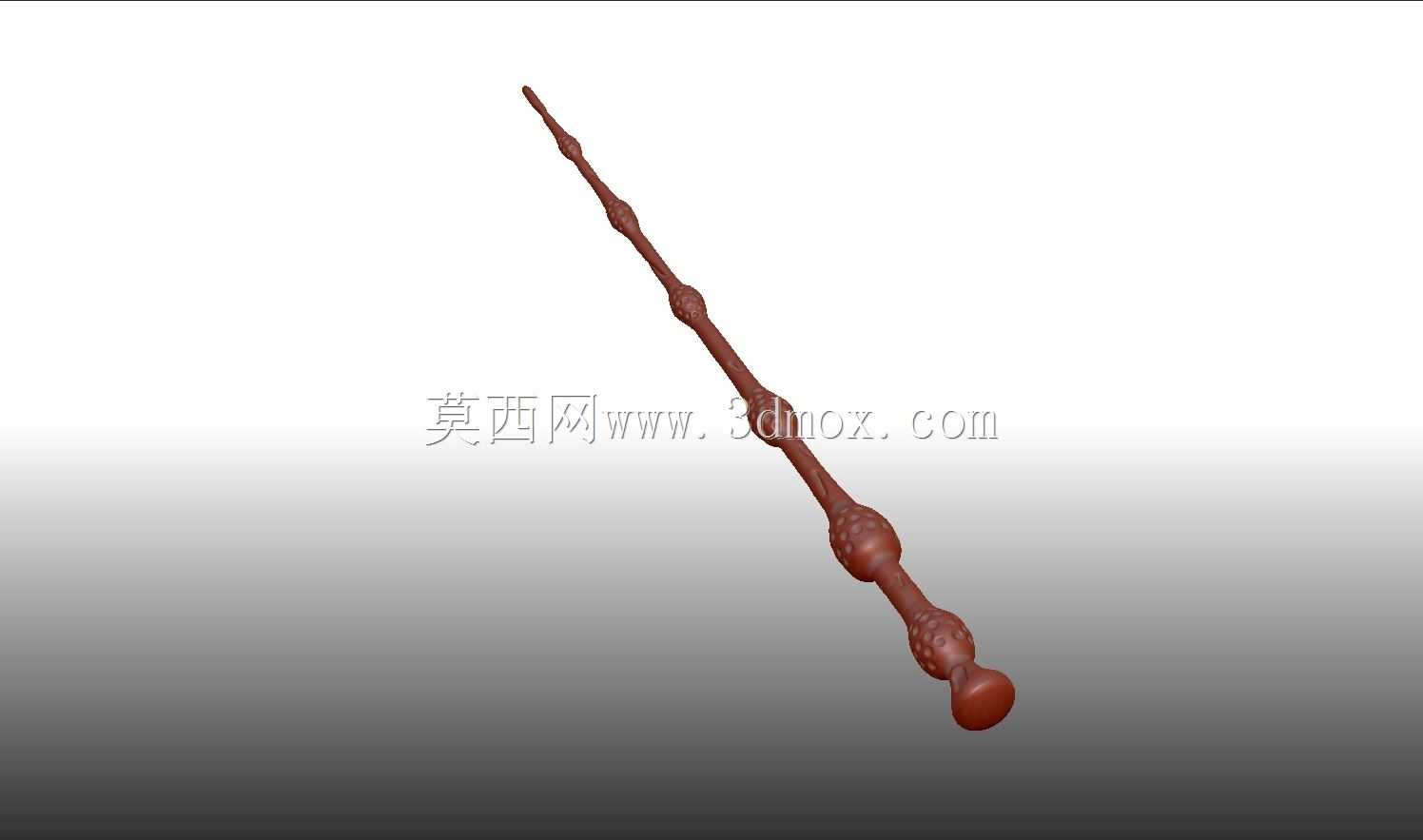

　　从结构设计角度拆解这款魔杖的三维建模逻辑，首先要明确其核心应用场景集中在影视实景拍摄道具、主题乐园互动手持装置、文创周边手办打样这几个领域，不同场景下对结构强度、表面质感、重量控制的要求存在明显差异，建模阶段就要提前匹配对应场景的设计边界。先看外形尺寸的把控，整根魔杖为细长杆类构件，整体长径比控制在18:1左右，杆身直径从握持端到尖端逐步收窄，最粗的尾端握持区直径控制在18mm，刚好适配成年人单手握持的掌宽范围，尖端收窄至3mm，既保证视觉上的纤细锐利感，又不会因为尖端过细导致打印或加工时出现断折风险。杆身的凸起装饰节点并非均匀排布，从握持端往尖端方向，节点间距逐步缩小，节点的凸起高度也逐步降低，

　　这种渐变排布一方面符合手持道具的重心分配逻辑——将重量集中在尾端握持区，手持时不会出现头重脚轻的晃动感，另一方面视觉上能形成自然的纵深感，避免等距排布带来的呆板感。设计思路上没有采用整杆等直径的简单拉伸结构，而是先绘制整根杆的中心引导线，再逐段定义不同位置的截面轮廓：握持尾端做了圆润的半球形封边，避免尖锐边角划伤使用者，紧邻尾端的两个装饰鼓包做了表面颗粒状纹理的凹凸结构，纹理深度控制在0.8mm，既可以模拟木质魔杖的天然树瘤质感，又不会因为纹理过深导致后期表面涂装时积漆。杆身中间段的三个凸起节点做了圆弧过渡，每个节点和杆身主体的衔接处都做了R2的圆角顺滑过渡，不存在直角锐边，一方面是加工时避免应力集中，

　　不管是采用树脂3D打印还是实木车削加工，顺滑的过渡面都能减少加工时的崩边风险，另一方面日常手持使用时，顺滑的接触面不会硌手，长时间握持也不会有明显的异物感。再看安装边界的考量，如果是作为影视拍摄用的实体道具，内部可以预留直径4mm的中心通孔，方便内置发光模组或者磁吸连接件，通孔的位置从尾端向内延伸至杆身三分之二处，不会打通到尖端，保证尖端的结构强度；如果是作为文创摆件使用，尾端可以预留M3的内螺纹孔，方便搭配展示支架进行固定安装，螺纹孔深度控制在8mm，足够支撑整根魔杖的重量不会出现松脱。功能特性层面，整根构件没有活动部件，属于一体式手持装饰构件，表面的凹凸结构除了装饰作用，还能增加手持时的摩擦力，即使手心出汗也不容易打滑；

　　杆身的锥度设计经过反复调整，握持时手掌贴合的位置刚好落在尾端第二个鼓包处，手指自然弯曲时可以卡在相邻两个节点的凹槽位置，握持稳定性比光滑直杆提升40%左右。建模过程中要特别注意细长杆的形变控制，所有截面的轮廓偏差控制在0.1mm以内，避免打印或加工后出现杆身弯曲的问题；表面纹理的排布要顺着杆身的轴向做自然偏移，不要出现规整的阵列痕迹，模拟天然材质的随机质感。针对不同的加工方式，建模时的公差预留也有区别：采用光敏树脂打印时，凸起纹理的尺寸要预留0.2mm的打磨余量，方便后期打磨抛光后纹理深度刚好符合设计要求；采用实木车削加工时，杆身的直径尺寸要预留0.3mm的上漆余量，保证涂装完成后的最终尺寸符合握持手感要求。另外在结构强度校核上，整根魔杖最薄弱的位置是距离尖端30mm处的杆身段，建模时将该段的最小直径控制在2.8mm以上，搭配常用的树脂或实木材料，正常手持挥动时的弯曲应力远低于材料的屈服强度，不会出现正常使用中断裂的问题。尾端的半球形结构做了加厚处理，壁厚比杆身中段厚1.2mm，即使道具不慎掉落，尾端先接触地面也不会出现开裂破损。
