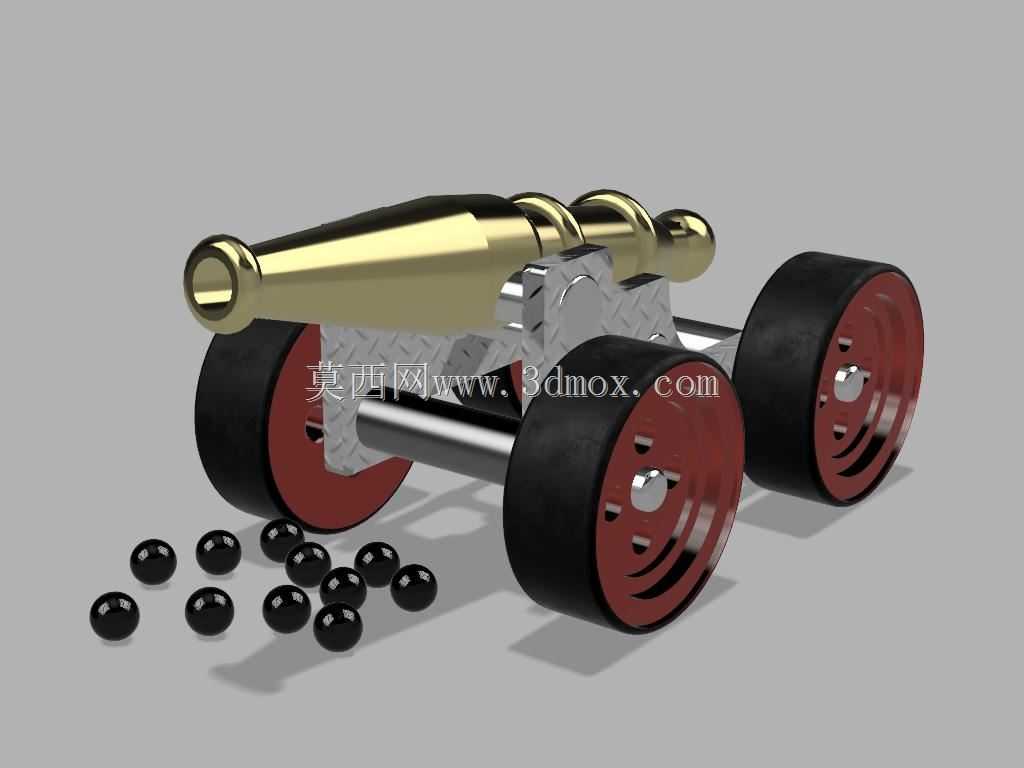

复古木质轮式仿古礼炮造型设计

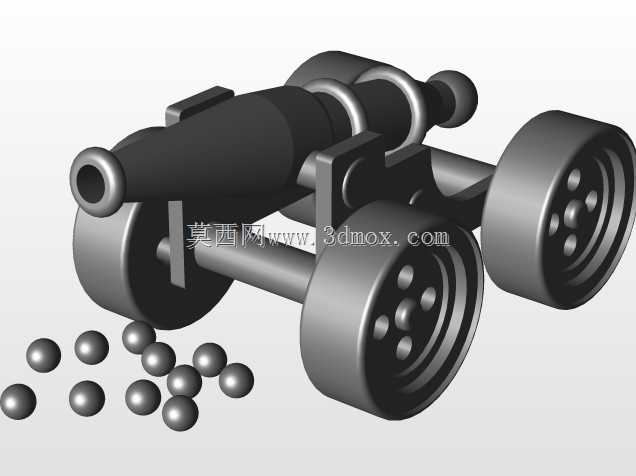

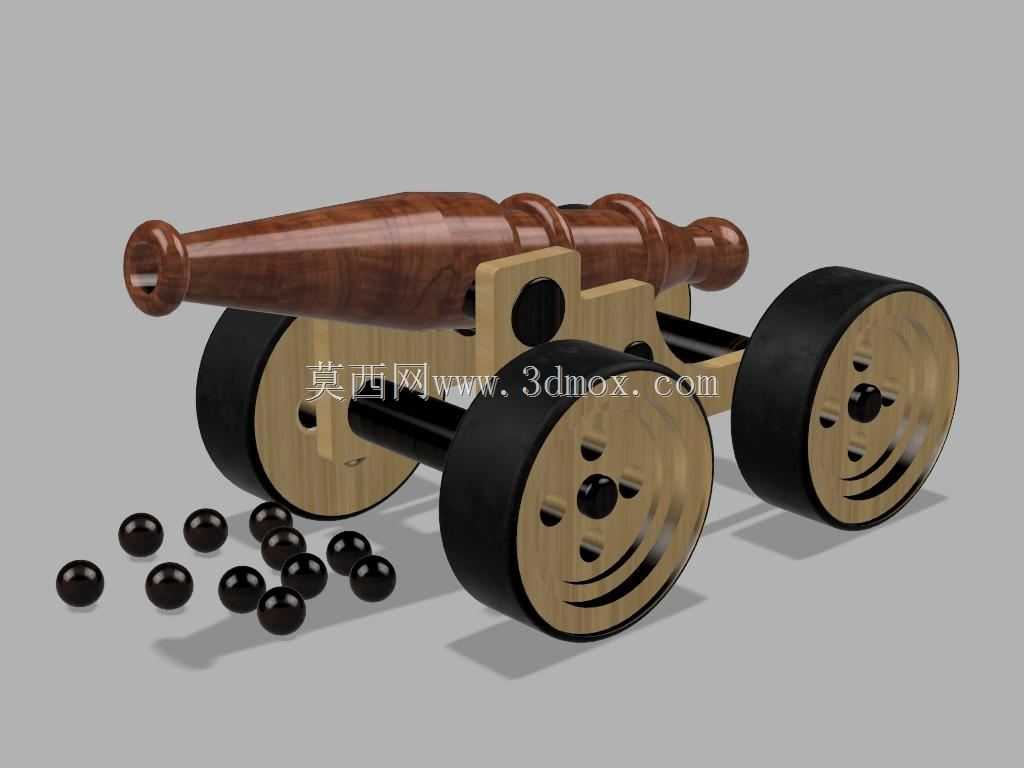

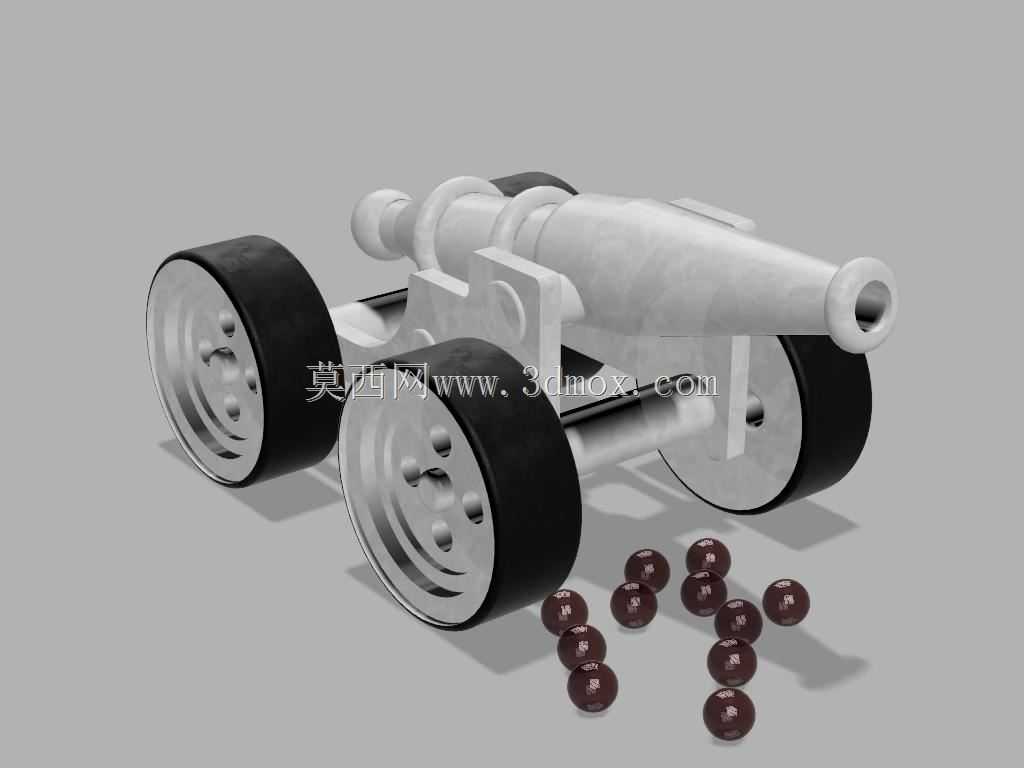

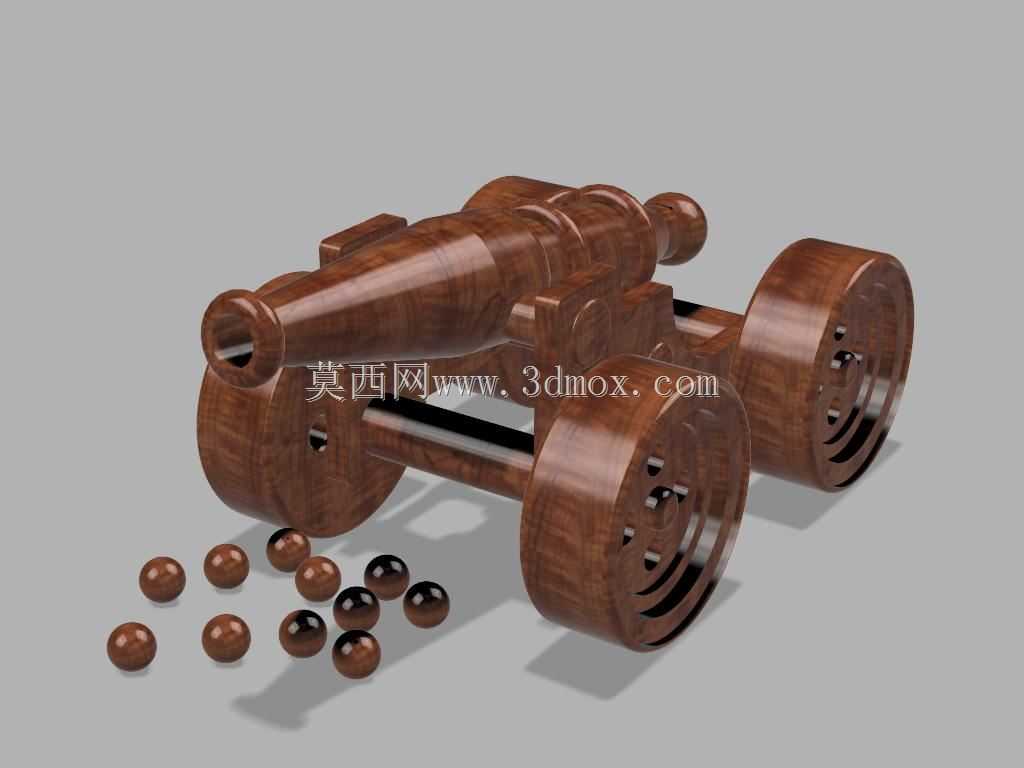

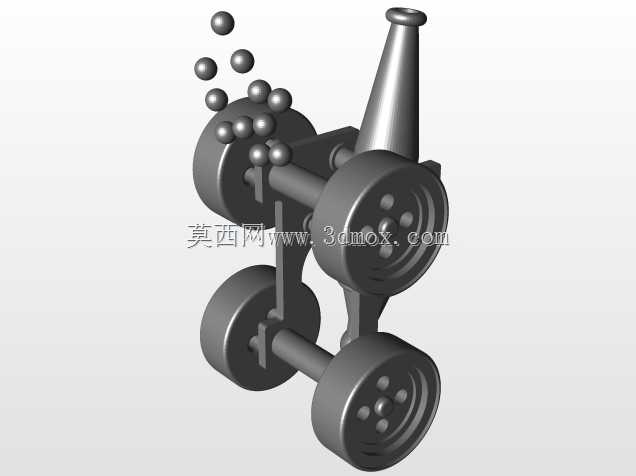

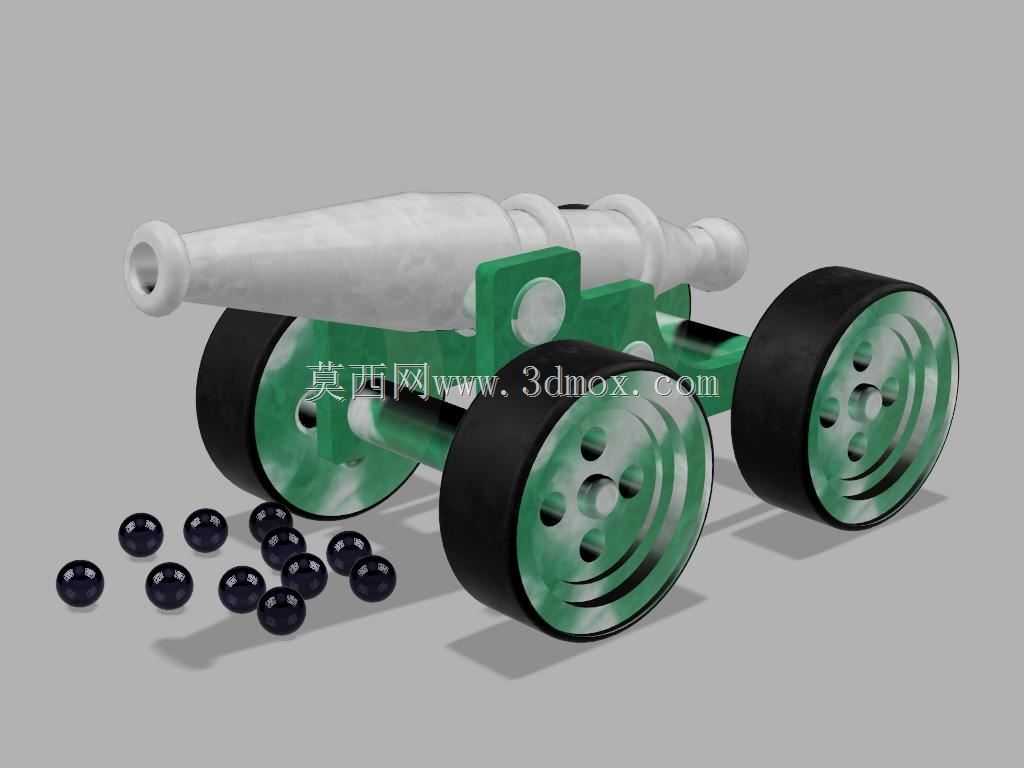

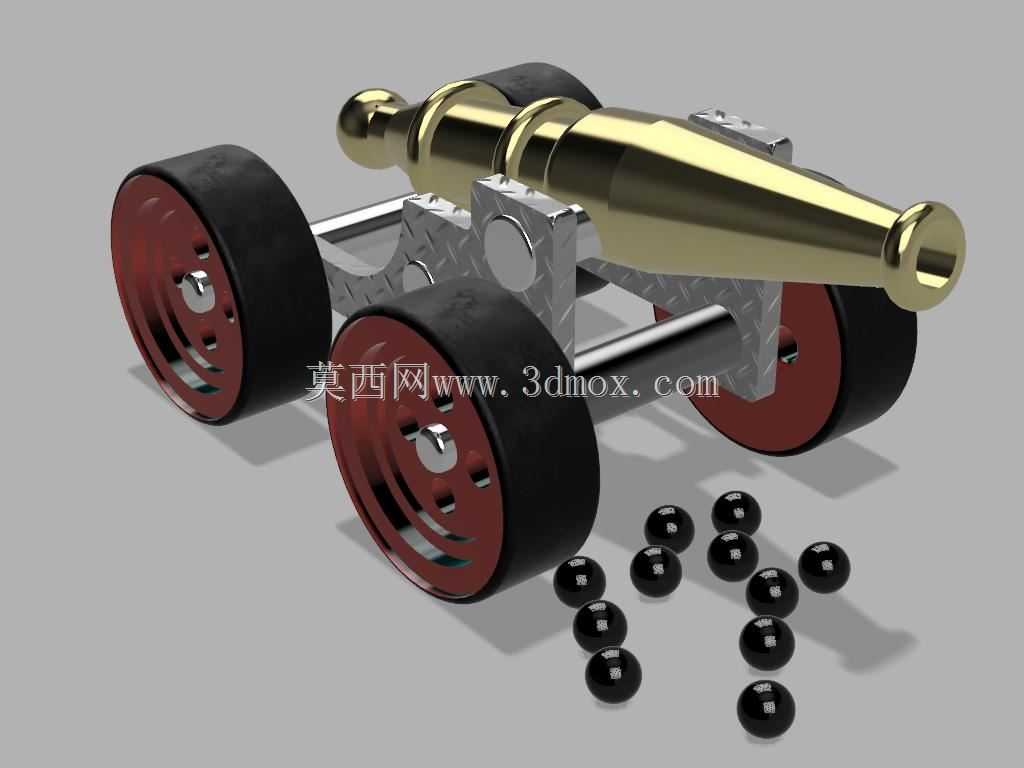

这款仿古轮式炮的三维结构设计，最初的需求场景来自文创展陈与桌面工艺摆件领域，不同于军工用途的制式火炮，该结构完全围绕装饰展示、工艺把玩的实际用途搭建，没有承压发射的功能设计，所有结构细节都在还原老式铸铁前膛炮视觉特征的基础上，适配木质加工的工艺特性做了调整。从功能特性来看，整套结构分为炮管、炮架、轮组、配重尾撑四个核心模块，炮管部分做了等比例的壁厚仿真，炮口位置做了内凹的圆弧倒角，还原古炮炮口的加厚加强视觉特征，炮身中部铸有仿炮耳的凸起结构，直接卡接在炮架的U型支撑槽内，不需要额外的销轴固定，既满足外观还原度，也简化了木质加工的装配工序，炮尾位置做了圆弧形的加厚尾堵，对应古炮的药室位置，视觉上平衡炮管的前后重量感。炮架部分采用双纵梁加横撑的结构，两根纵梁从炮耳支撑位置向后延伸，形成自然的倾斜角度，刚好适配炮管的仰角姿态，纵梁之间设置三道横向连接撑，分别位于炮耳下方、轮轴安装位、尾端位置，保证整个架体的结构刚性，避免木质构件长期摆放出现变形翘曲。轮组部分采用前后双轴四轮的布局，每个轮子都做了多层同心圆的凹槽造型，还原老式木轮加铁箍的视觉效果，轮轴直接贯穿纵梁的预留孔位，轮子和纵梁之间预留0.2mm的装配间隙，保证轮子可以顺畅转动，满足把玩时的互动需求，同时轮轴两端做了圆弧收边，避免尖锐边角划伤。设计过程中优先考虑了木质加工的工艺可行性，所有外露的棱角都做了R1-R2的圆角处理，没有尖锐的直角结构，既符合木质工艺品的加工特性，也避免日常摆放时的磕碰损伤，炮身所有的曲面都做了G2连续的顺滑过渡，没有生硬的折角，还原木质打磨后的温润质感。外形尺寸方面，整套模型的总长控制在220mm，总宽120mm，炮管中心高度80mm，整体尺寸刚好适配普通桌面的摆放空间，安装边界上不需要额外的固定结构，四个轮子接触摆放平面后，尾端的纵梁底部刚好和平面保持1mm的间隙，依靠炮身自身的重量就可以保持稳定，不会出现前倾或者侧翻的问题，配套的球形弹丸直径12mm，一共12枚，摆放在炮口前方位置，和炮身的比例完全协调，弹丸同样做了全圆角的球面处理，没有分模线或者棱角。从结构设计的细节来看，炮管和炮架的配合位置做了0.15mm的间隙预留，既保证装配时的顺畅度，也不会因为间隙过大出现松垮晃动的问题，所有构件的壁厚都控制在8mm以上，保证木质加工时不会因为壁厚过薄出现开裂或者变形，轮轴和纵梁的配合采用过盈0.1mm的设计，装配后不需要额外涂胶就可以保持固定，轮子和轮轴之间采用间隙配合，保证转动手感顺滑。不同于功能性的机械设备，这款结构的设计核心是在还原历史古炮视觉特征的前提下，最大化简化加工与装配流程，所有构件都可以通过三轴雕刻机一次性加工完成，不需要复杂的多轴工序，也没有特殊的异形结构，非常适合小批量的工艺摆件生产，同时结构本身的稳定性足够，长期摆放不会出现结构松动或者变形的问题，不管是作为文创展陈的道具，还是桌面装饰的工艺藏品，都能满足使用需求。
