Eurosit630型燃气控制阀结构设计

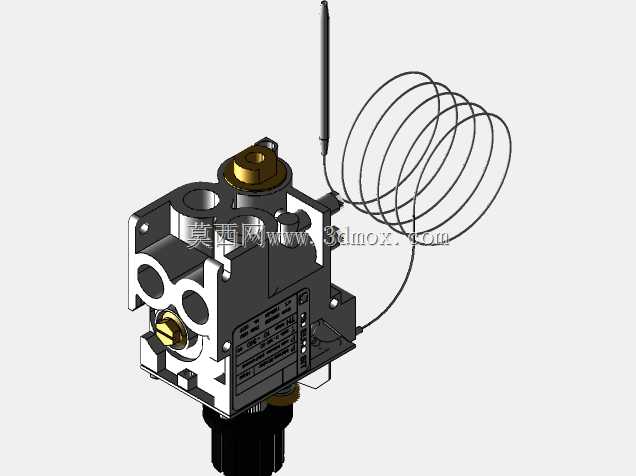

　　在商用厨电、小型燃气加热设备、工业恒温烘道这类需要精准控温的燃气供给场景里，这类带温感毛细管的控制阀是整套燃烧系统的核心安全与调节部件，直接决定燃气通路的通断逻辑、输出压力稳定性以及超温保护的响应可靠性。不同于普通手动燃气阀，这款控制阀集成了手动启闭、压力调节、超温自动切断多重功能，不需要额外搭配独立的温控切断阀，能大幅简化燃气管路的布局，减少管路接头带来的泄漏风险点。从结构布局来看，阀体主体采用压铸铝合金成型，兼顾壳体强度与轻量化需求，内部流道经过平滑过渡设计，能降低燃气通过时的压损，保证额定流量下的压力输出稳定。阀体上的两个主接口为标准管螺纹结构，适配常规燃气输送管路的连接尺寸，安装时不需要额外加工过渡接头，

　　侧面的调节旋钮带有档位定位结构，操作人员旋转调节时能清晰感知开度变化，避免误操作导致的流量过大或过小。阀体顶部的金色调节部件为压力整定组件，出厂时会根据适配气源的类型（天然气、液化石油气）预设对应的出口压力范围，现场安装时一般不需要二次拆解调整，仅需在通气后做出口压力核验即可。延伸出来的螺旋状毛细管为温包感应组件，属于自力式温控的核心部分，毛细管末端的感温探头需要固定在被控温区域的典型测温点，当被控区域温度超过设定阈值时，温包内的介质膨胀触发阀体内部的锁闭机构，自动切断燃气供给，不需要外接电源就能实现超温保护，这一点在无外接供电的移动式燃气设备、户外加热设备上优势格外明显。设计这款阀的三维结构时，首先要保证内部阀瓣与阀座的同轴度，

　　装配后的密封面贴合度需要满足燃气密封的泄漏率要求，避免微漏带来的安全隐患；其次要考虑毛细管的走线空间，螺旋状的毛细管本身具备一定的形变余量，安装时可以根据探头的安装位置调整拉伸长度，但要避免过度弯折导致毛细管破裂、温包介质泄漏失效。安装边界方面，阀体主体的安装固定位在底部的柱状连接段，适配设备面板的标准开孔尺寸，安装后阀体露出面板的部分仅为调节旋钮，不会占用设备内部过多的布局空间，毛细管的最小弯曲半径有明确要求，布线时不能出现死折，否则会直接导致温控功能失效。从实际使用的角度看，这类阀的动作寿命需要满足数万次启闭循环的要求，内部的密封件采用耐燃气腐蚀的丁腈橡胶材质，长期接触燃气不会出现溶胀、硬化的问题，保证长期使用后的密封可靠性。

　　在做配套设备的结构设计时，需要在阀体周围预留足够的操作空间，方便操作人员手动启闭阀门、调节火力大小，同时要在感温探头的安装位置设计固定结构，保证探头与被控温区域充分接触，避免因为探头悬空导致的温控不准、超温不切断的问题。另外，阀体的进出口方向有明确的标识，安装时必须按照气流方向连接，反向安装会导致内部的稳压结构失效，无法正常调节出口压力，甚至会出现安全切断功能误动作的情况。对于三维建模从业者来说，还原这类阀的结构时，不仅要做外观的曲面还原，更要理清内部流道的走向、各个活动部件的运动行程，尤其是温包触发机构的动作逻辑，这样建出来的模型才能用于后续的设备布局干涉检查、安装模拟，而不是仅做外观展示用。在设备选型匹配时，需要根据设备的额定燃气耗量选择对应通径的阀款，同时确认温包的动作温度范围是否匹配被控设备的最高工作温度，避免选型不当导致的频繁切断或者超温不动作的问题。
