消防管路用手动法兰连接明杆闸阀结构

在民用建筑消防供水系统、厂区工艺冷却水支路、市政给水支线的管路布设场景中，这类一端焊接、一端法兰连接的明杆闸阀是极为常用的截断类部件，它的核心作用是在管路检修、支路切换、故障隔离时完全截断介质通路，不承担流量调节功能——这也是闸阀和截止阀、调节阀最核心的应用边界，选型时如果误将闸阀用于节流工况，高速介质会持续冲刷闸板密封面，短时间内就会造成密封失效、内漏超标。

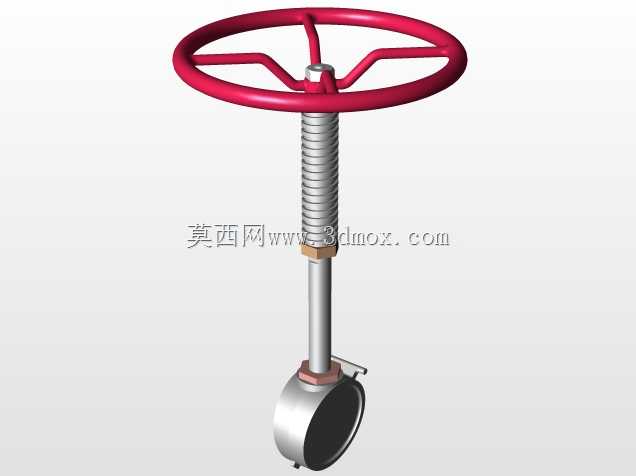

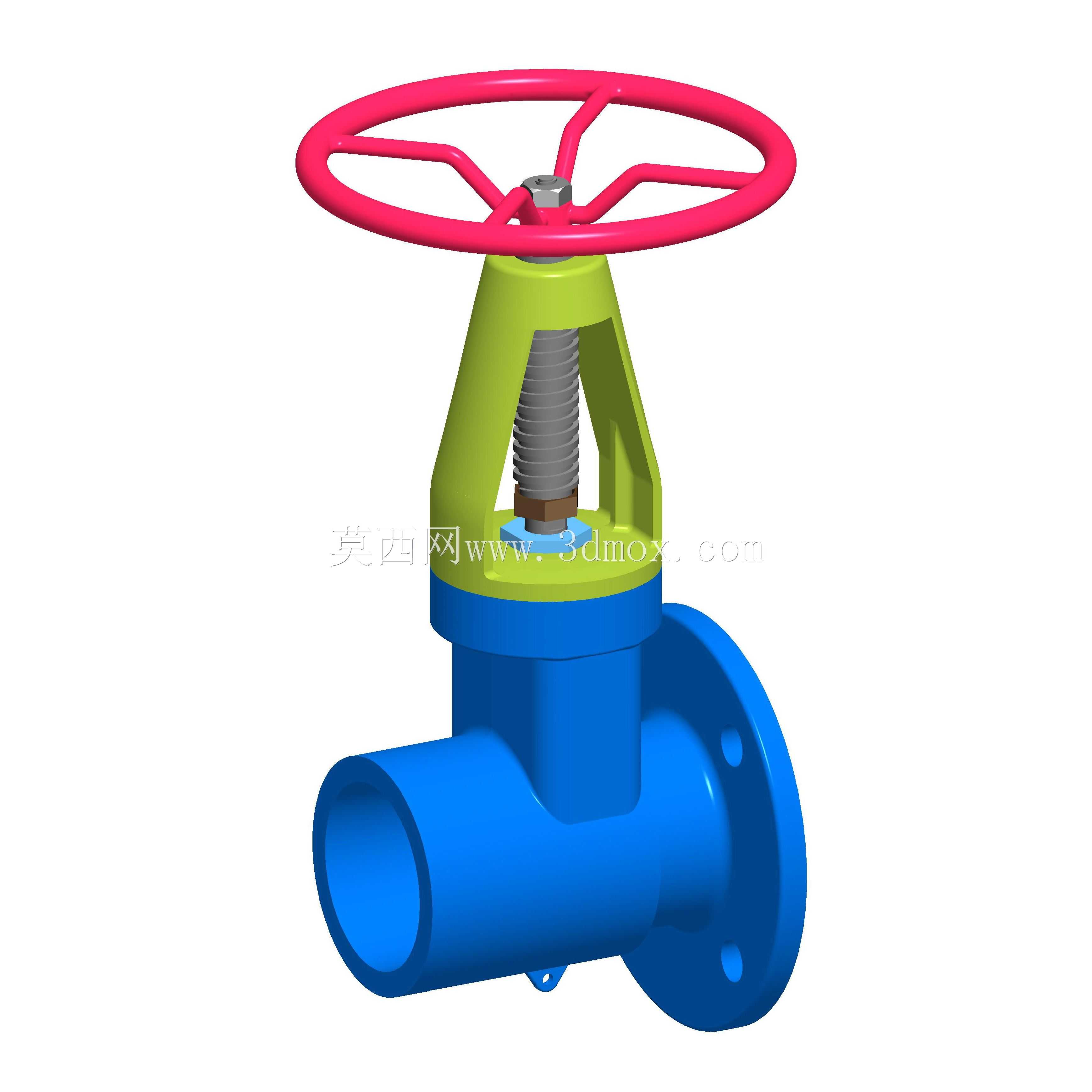

从结构设计逻辑来看，这款闸阀采用明杆结构是刻意的选型适配：阀杆的升降行程完全外露在支架腔体之外，操作人员站在管路旁不用凑近阀体，仅凭手轮下方阀杆露出的长度就能直观判断阀门的全开、全关位置，在消防系统的日常巡检、应急操作场景下，这种可视化的开度反馈能大幅降低误操作概率，避免出现阀门半开半关造成的管路水阻过大、供水压力不足问题。和暗杆闸阀相比，明杆结构的阀杆螺纹部分不直接接触管路内的输送介质，对于消防系统中长期静置的充水管路来说，能避免水中的杂质、水垢堆积在阀杆螺纹副上，长期放置后启闭不会出现螺纹卡滞、操作力矩陡增的问题，更适合消防系统这类平时常开、极少操作但关键时刻必须可靠动作的使用场景。

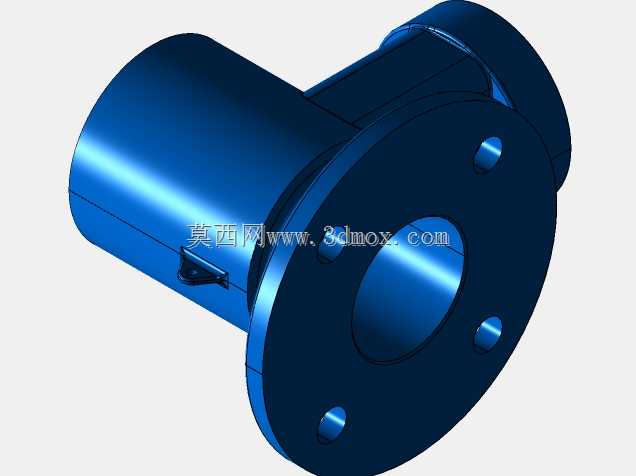

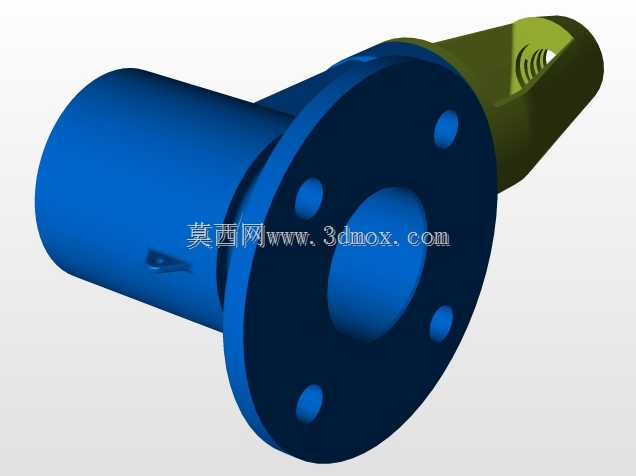

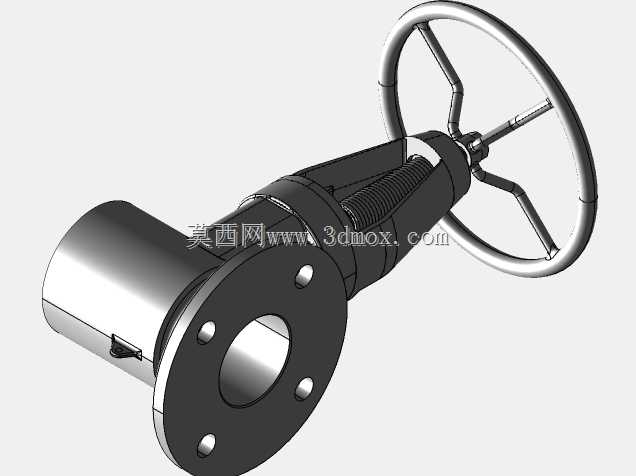

阀体部分采用一端对焊、一端法兰的连接形式，也是结合现场安装场景做的适配：焊接端直接和同管径的无缝钢管焊接固定，连接强度高、密封可靠性好，适合埋地敷设、管廊内长期固定无拆卸需求的管路侧；法兰端则对接需要定期拆卸的设备接口、或者后续可能改造延伸的管路端，安装时不需要在现场动火焊接，只需要配对法兰加密封垫片拧紧螺栓即可完成对接，兼顾了永久连接的可靠性和可拆卸端的施工便利性。阀体的流道采用全通径等截面设计，介质流过阀体时没有明显的通径收缩，流阻系数远小于同口径的截止阀，全开状态下的压力损失可以控制在极低水平，对于消防供水这类需要保证末端出水压力的系统来说，能减少管路沿程的压力损耗，保证消防栓、喷淋系统的末端出水压力满足设计规范要求。

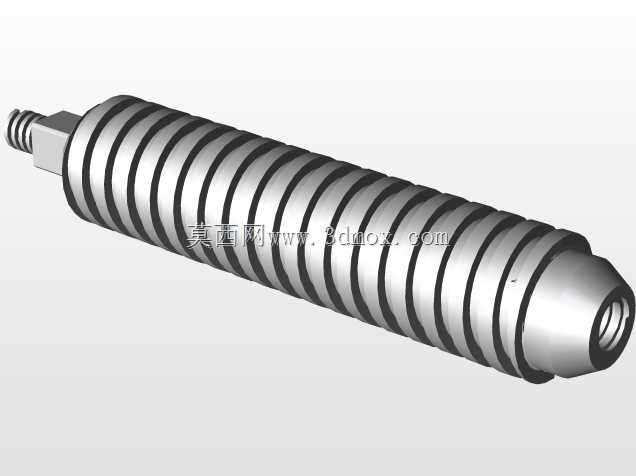

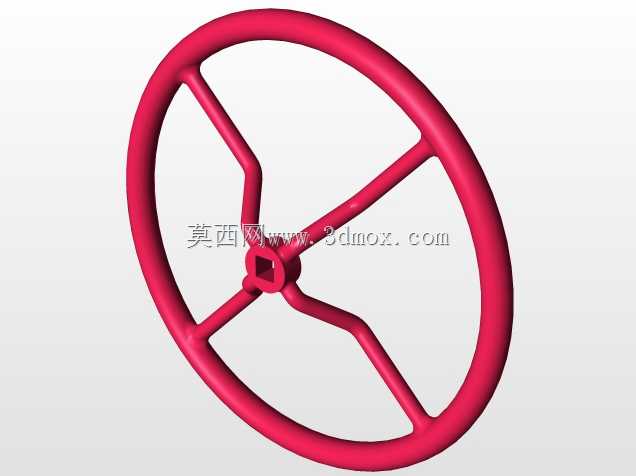

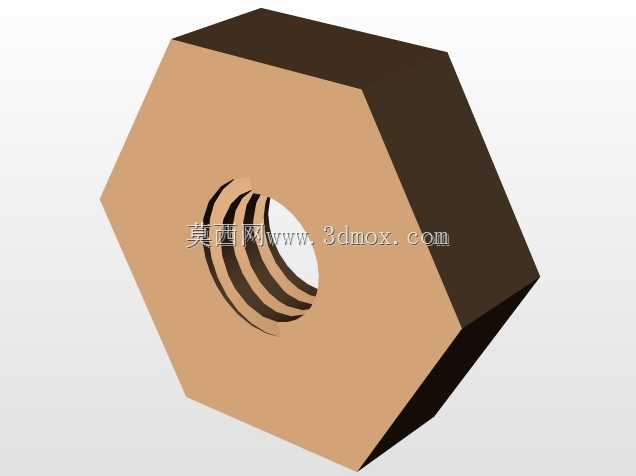

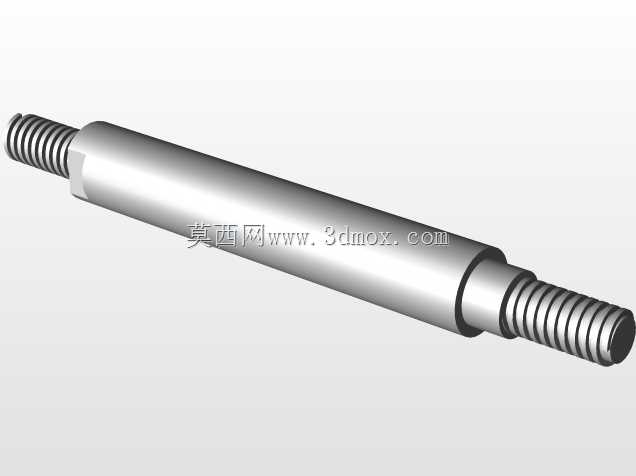

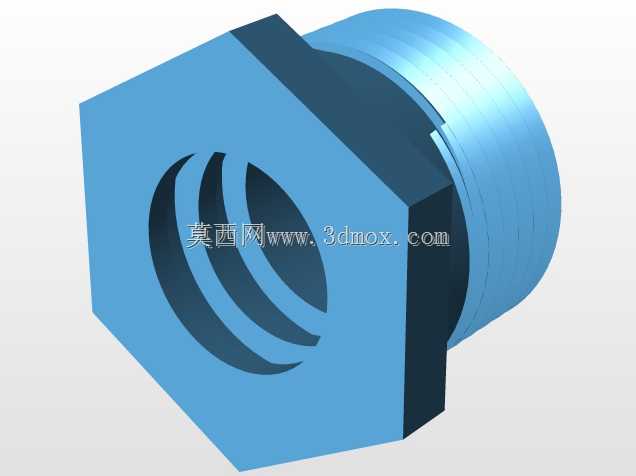

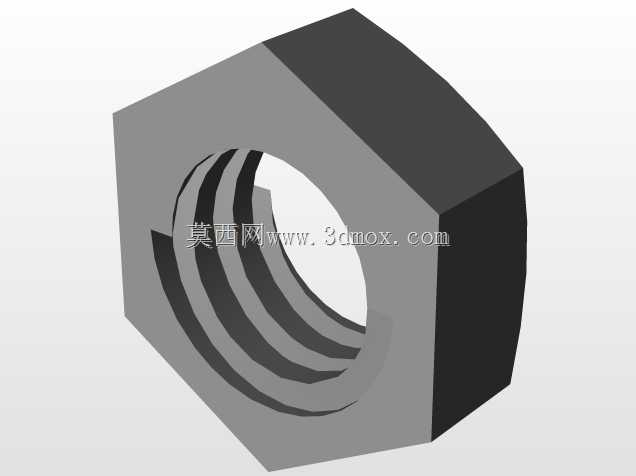

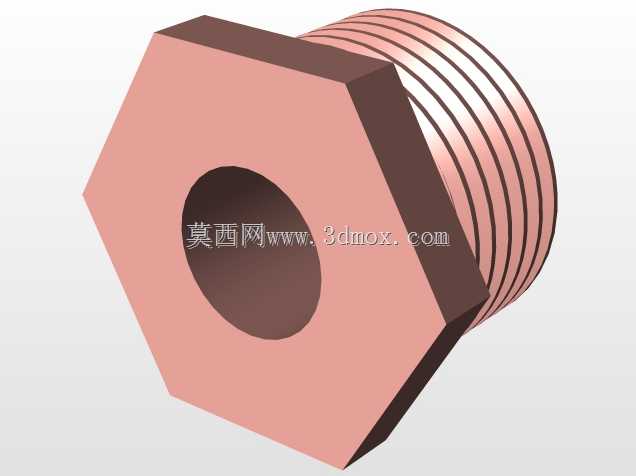

上部的操作手轮采用轮辐式圆形结构，轮缘直径经过力矩匹配设计，操作人员不需要加接加长杆，仅靠单人手部力量就能完成额定压力下的全行程启闭，手轮表面做了防滑的结构处理，带水操作或者戴防护手套操作时不会出现打滑问题。手轮和阀杆之间通过阀杆螺母传递扭矩，阀杆螺母采用耐磨铜合金材质，和钢制阀杆组成的螺纹副摩擦系数低、耐磨性能好，长期使用不会出现螺纹咬死的问题，阀杆的升降行程和闸板的垂直提升行程完全对应，全开位置时闸板完全提升到阀盖腔体内，不会遮挡流道，也不会被高速流动的介质长期冲刷。支架部分采用镂空的框架式结构，既给阀杆的升降留出了足够的行程空间，也能让外露的阀杆螺纹部分保持通风干燥，避免潮湿环境下阀杆锈蚀，同时镂空结构也方便日常巡检时观察阀杆的状态、定期给螺纹副加注润滑脂，降低维护操作的难度。

安装边界方面，这款闸阀的结构长度、法兰连接尺寸、法兰螺栓孔的分布圆直径都和同压力等级的国标闸阀保持一致，现场替换旧阀时不需要调整两侧管路的间距，也不需要重新加工配对法兰，直接对接即可完成安装。需要注意的是安装时要预留手轮操作的空间：手轮上方需要留出至少大于阀杆全行程伸出长度的操作空间，手轮的圆周侧不能紧贴墙面、管架或者其他设备，保证操作人员能站在阀门侧面完整旋转手轮，不会出现操作空间不足导致的阀门无法完全启闭的问题。焊接端和管路对接焊接时，要提前把闸阀开到全开位置，避免焊接时的高温传导到阀腔内部，烧坏闸板和阀座之间的密封面；法兰端对接时，要保证两侧法兰的端面平行度偏差在允许范围内，不能靠强行拧紧螺栓的方式纠正法兰错位，否则会造成阀体应力集中，长期带压运行时可能出现阀体开裂、法兰密封面泄漏的问题。

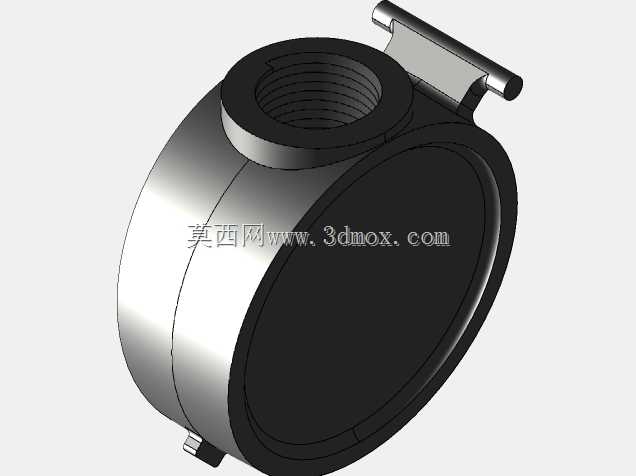

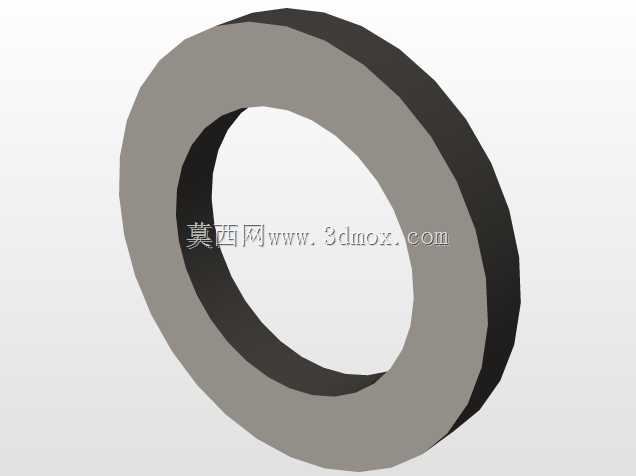

密封结构上，阀座和闸板的密封面采用堆焊耐磨合金的设计，密封面的硬度匹配合理，关闭时闸板在阀杆的推力下垂直下压，两个密封面完全贴合，能在额定工作压力下实现零泄漏，满足消防系统管路严密性试验的要求。阀杆和阀盖之间的密封采用填料函结构，通过压盖压紧填料实现阀杆处的动密封，长期使用如果出现阀杆处的外漏，不需要停压拆阀，只需要均匀拧紧填料压盖的螺栓就能补偿填料的磨损量，快速消除外漏问题，维护成本极低。
