工业管道用立式蒸汽阀结构设计方案

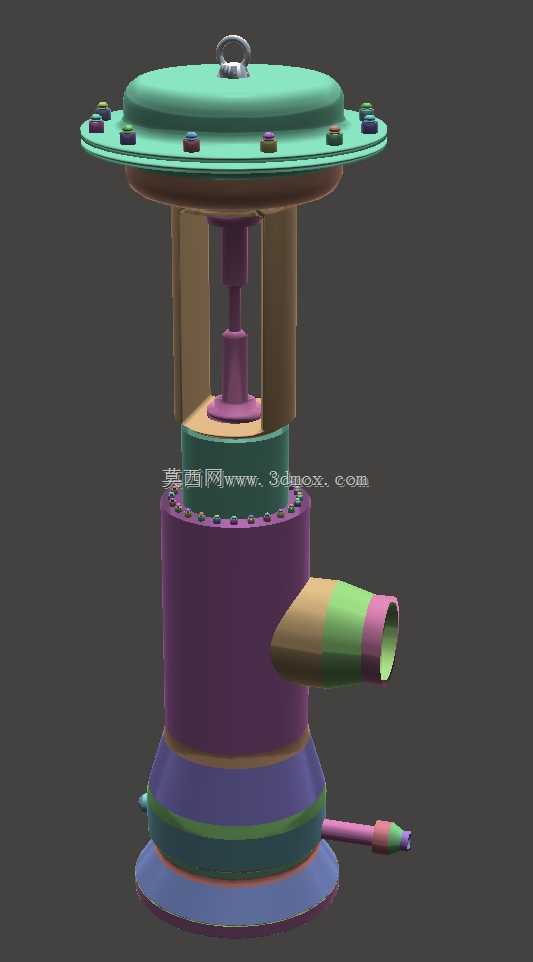

　　在化工、热电、食品加工等涉及饱和蒸汽输送的工业场景中，蒸汽管路的压力调控、通断控制直接决定整套生产系统的运行稳定性，这款立式结构的蒸汽阀，正是针对中低压蒸汽管路的工况需求完成的结构设计。从实际安装场景来看，该阀采用立式法兰安装结构，底部法兰与主蒸汽管路对接，侧出接口可对接支路管线或泄压旁路，顶部预留的吊环结构适配车间内重型阀门的吊装作业需求，安装时需保证阀体轴线与竖直方向偏差不超过2度，避免内部阀芯因偏心安装出现卡涩、密封面偏磨的问题。

　　设计过程中优先考虑蒸汽介质的高温特性，整体结构采用分层承压设计：底部阀座段做加厚处理，直接承接主管道内蒸汽的正向冲击，阀腔内部的阀芯采用锥面密封结构，相比平面密封结构，锥面配合在蒸汽带少量凝水的工况下，能有效避免密封面结垢导致的内漏问题；阀芯与阀杆的连接采用防转结构，避免阀门启闭过程中阀芯转动造成密封面磨损不均。中部的支撑筋结构采用三等分圆周布置，既为顶部阀盖提供足够的支撑刚度，避免阀盖受蒸汽压力作用出现形变，又能留出足够的散热空间，降低阀杆位置的温度传导，避免上部操作位置出现超温问题。

　　从功能特性来看，这款蒸汽阀可适配0.1-1.6MPa的饱和蒸汽管路，除了基础的通断控制功能，侧出的接口可根据实际工况需求，改装为安全阀接入口、压力检测接口或者冷凝水排放口，无需额外在管路上开孔焊接，降低现场施工的工作量。阀盖与阀体的连接采用沿圆周均匀布置的螺栓紧固结构，螺栓预紧力按照对角顺序分步加载，保证密封垫片受力均匀，避免蒸汽从法兰结合面泄漏；顶部的吊环除了吊装功能，也可作为阀门开关状态的标识基准，日常巡检时可通过吊环的指向快速判断阀门的启闭位置。

　　建模过程中对各部件的安装边界做了明确的尺寸约束：底部法兰的螺栓孔中心圆直径、法兰密封面的粗糙度要求、侧出接口的管螺纹规格都按照通用管路标准做了匹配，保证该阀可直接替换同参数等级的现有管路阀门，无需对原有管路做改造。阀杆的行程做了限位设计，全开状态下阀芯的提升高度满足管路通流面积的要求，不会出现节流导致的阀内啸叫、冲蚀问题；全关状态下阀芯与阀座的密封面配合宽度控制在3-5mm，既保证密封可靠性，又不会因为密封面过宽导致启闭力矩过大。考虑到蒸汽管路常见的水锤冲击问题，阀体下部的过渡段做了圆弧导流设计，引导蒸汽在阀腔内平稳流动，减少介质对阀体内壁的直接冲蚀，同时降低阀门启闭过程中的水锤冲击幅值，延长阀门的实际使用寿命。日常维护时，只需拆卸顶部阀盖的紧固螺栓，即可直接取出内部阀芯、阀杆组件进行密封面检修或易损件更换，无需将整个阀体从管路上拆卸，大幅降低运维的时间成本。
