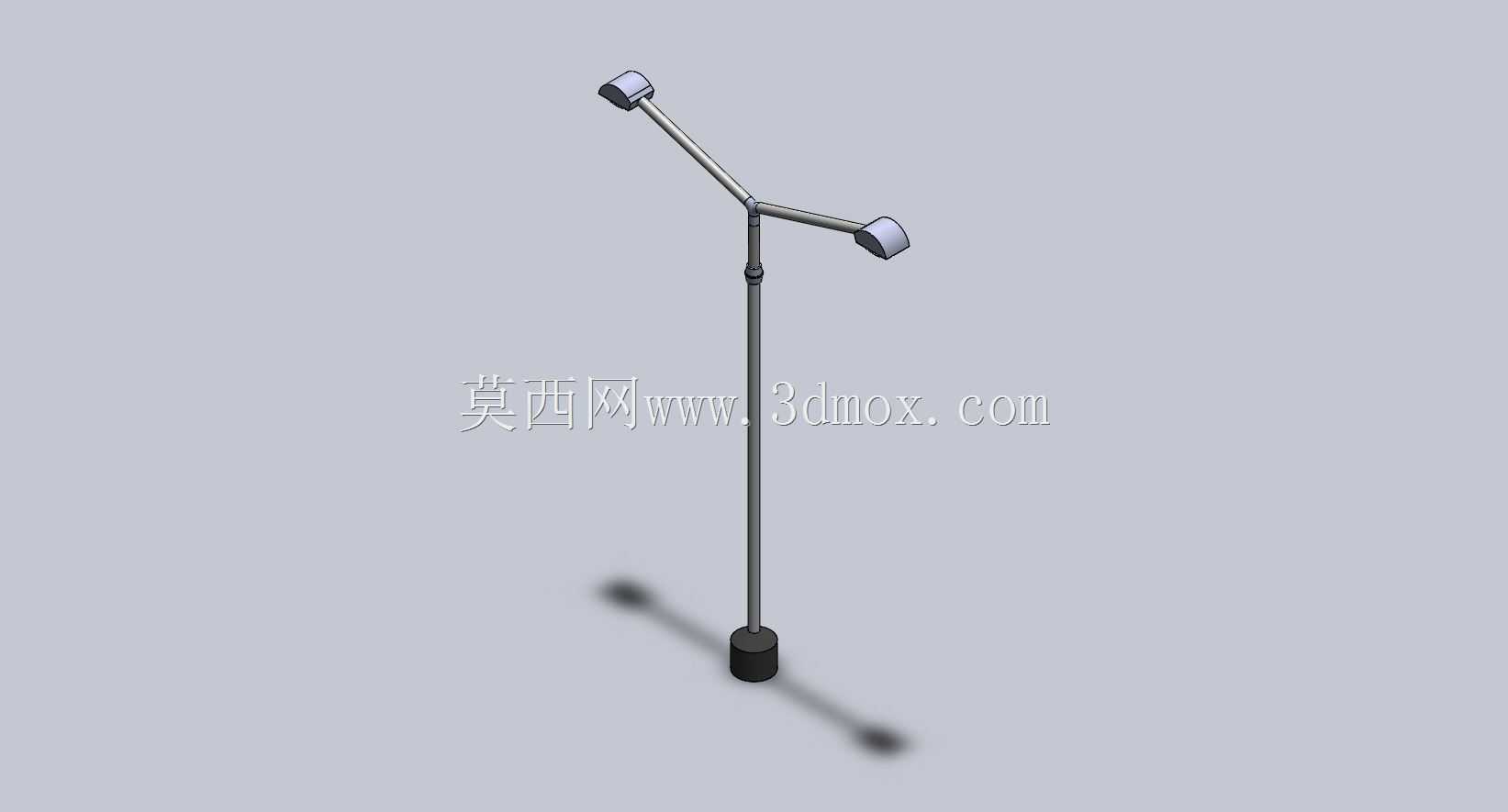

双臂双向照明户外道路灯杆结构设计

　　这款双向出光的路灯结构，主要适配城市次干道、园区支路、厂区内部通道以及住宅小区环形步道的照明布设场景，区别于常规单臂路灯单侧覆盖的局限，单根灯杆即可完成道路两侧幅宽的照明覆盖，能有效降低同路段灯杆布设密度，减少基础施工点位与配套线缆的铺设长度，在窄幅道路、双向两车道的场景下实用性突出。从结构设计逻辑来看，整体采用分段式杆体结构，底部为加重铸铁底座，通过地脚螺栓与混凝土基础刚性连接，底座上方的主杆体采用等径薄壁金属管材加工，表面做防腐喷塑处理，适配户外长期日晒雨淋的使用环境，杆体中部设置高度调节锁紧结构，可根据实际布设路段的照明需求，在一定范围内调整整体安装高度，适配不同路幅宽度的照度要求。杆体顶部采用铰接式分叉结构，

　　两根灯臂向斜上方对称延伸，末端的灯头安装座预留通用接线孔位与固定螺孔，可适配常规功率的LED路灯头安装，灯臂与主杆的连接位置做了加强筋处理，能够抵御户外常规风力载荷下的结构形变，避免长期使用出现灯臂下垂、连接位松动的问题。安装边界方面，底部混凝土基础需要根据杆体总高预留足够的埋设深度，地脚螺栓的分布圆直径与底座安装孔位完全匹配，安装时需要保证主杆体的垂直度偏差在工程允许范围内，避免长期受力不均导致杆体倾斜；灯臂伸展后，两个灯头的横向投影距离需要匹配道路实际宽度，保证灯头出光角度能够完整覆盖人行区域与车行区域，减少照明暗区。实际使用过程中，这种双灯头结构的路灯不需要在道路两侧对称布设灯杆，在路幅较窄的老城区改造、

　　园区内部道路建设场景下，既能够满足双向照明的照度要求，又能减少对道路两侧有限空间的占用，避免灯杆布设影响行人通行或者绿化带规划。结构建模过程中，对杆体的连接节点做了细节还原，包括底座的固定孔位、中部锁紧结构的卡扣细节、灯臂与主杆连接位的加强结构、灯头安装座的角度调节槽都做了参数化建模，方便后续根据实际项目需求调整杆体高度、灯臂伸展角度以及灯头安装倾角，不需要重新搭建整体结构框架，能够直接导出不同参数的结构方案用于工程选型参考。从受力角度分析，对称式的双灯臂结构能够平衡两侧载荷，相比单侧伸出的长臂路灯，主杆体承受的偏载力矩更小，对底座的抗倾覆要求更低，同等高度下可以适当降低基础的混凝土浇筑方量，控制施工成本。

　　杆体内部预留贯通的穿线通道，从底座进线孔到顶部灯臂出线孔全程无锐角转折，方便后期线缆穿设与维护，避免线缆铺设时出现外皮划伤的隐患。灯头安装座的铰接结构支持一定角度的俯仰调节，安装时可以根据路面的反光特性、周边树木遮挡情况微调灯头照射角度，在保证路面照度均匀度的同时，减少光线直射周边居民楼窗户造成的光污染问题。
