丝杠调节式双滚轮气缸焊接承载工装

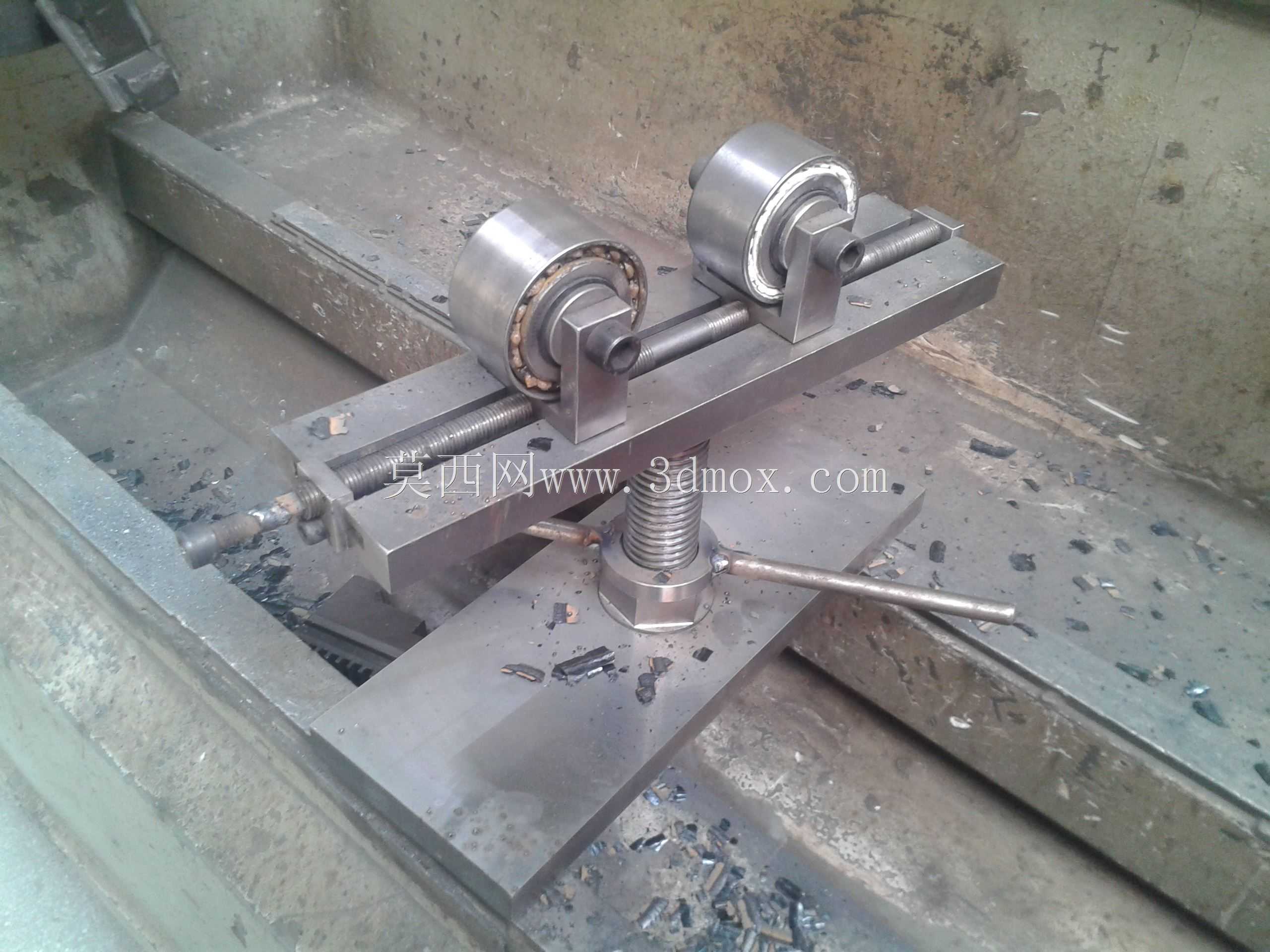

　　在气缸类零部件的批量焊接加工场景中，工件的同轴定位、高度适配以及焊接过程中的稳定支撑，一直是影响焊缝成型质量、作业效率的核心因素，这套承载调节装置正是针对中小规格气缸焊接工序的实际痛点完成的结构设计。从实际产线应用来看，这类装置主要适配缸径区间覆盖100mm至1500mm、额定承载能力达4吨的气缸工件焊接作业，不管是气缸端盖与缸筒的环缝焊接，还是气缸附属安装支座的点焊固定，都能通过这套装置完成工件的稳定装夹与位置调节，避免焊接过程中工件移位导致的焊缝偏斜、错边问题。

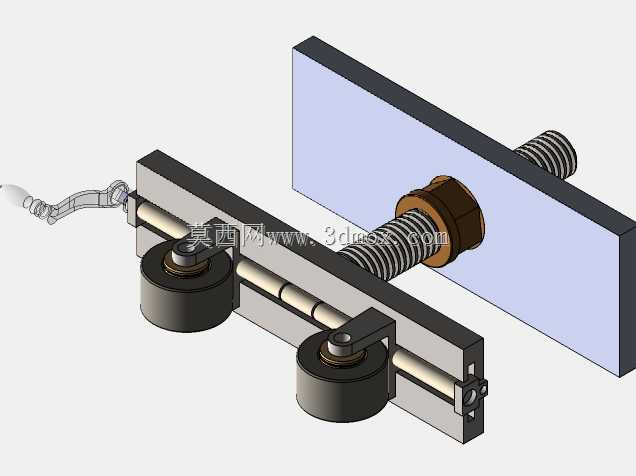

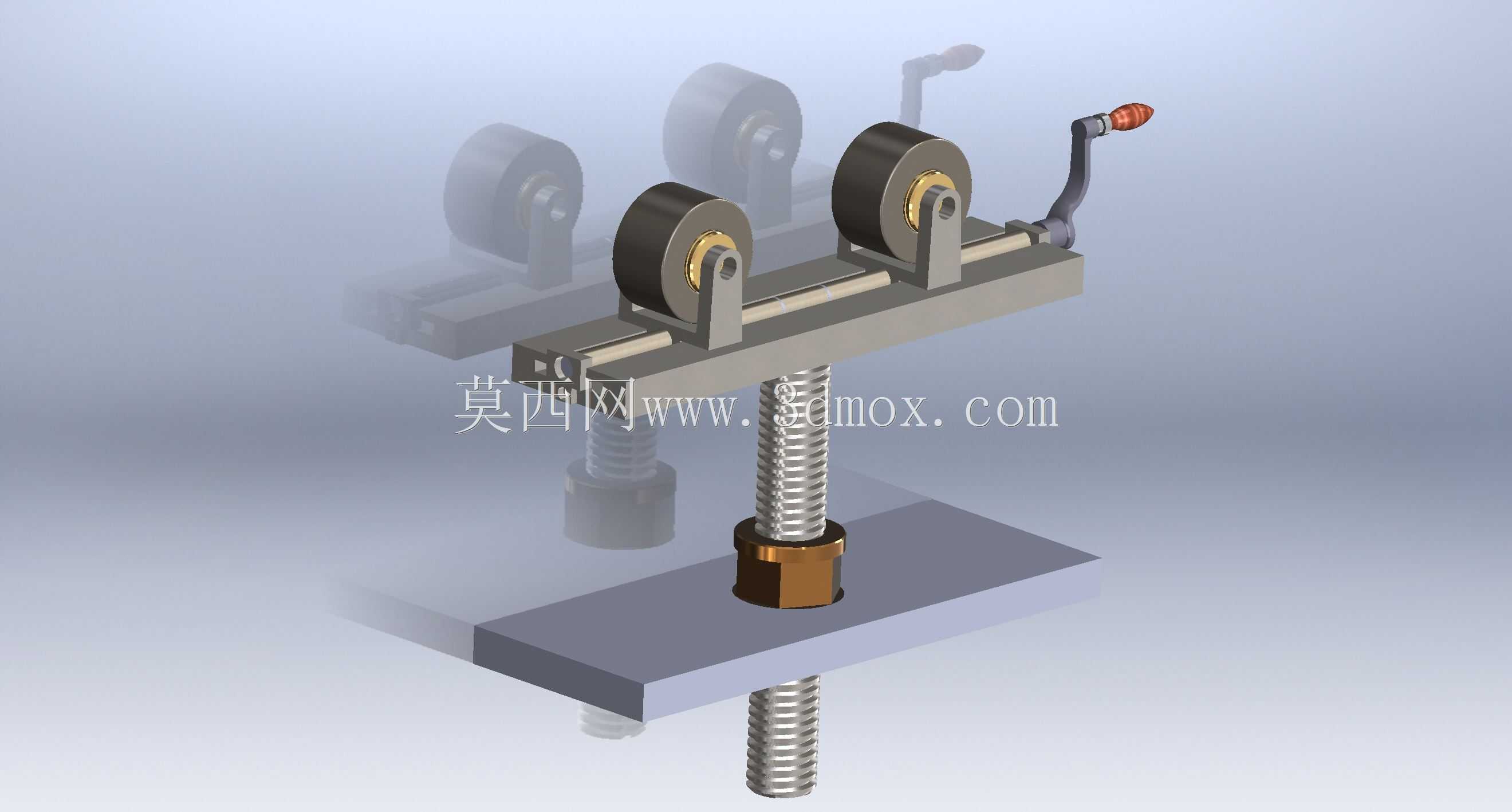

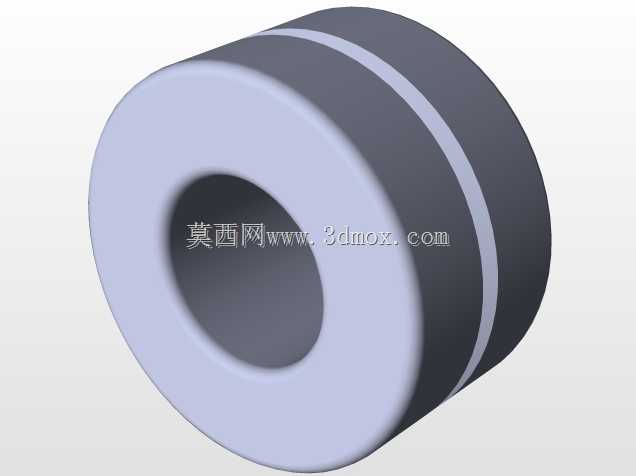

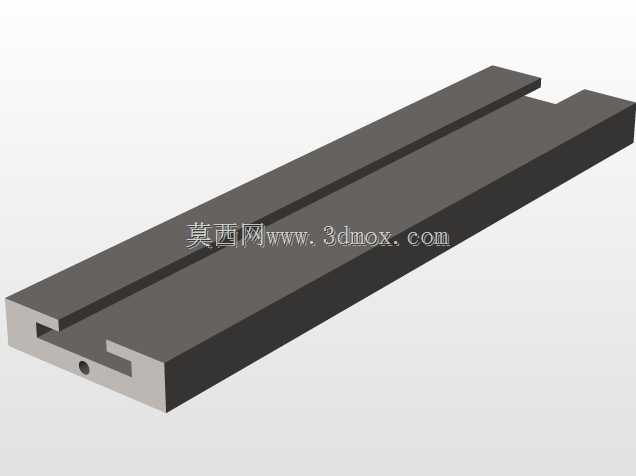

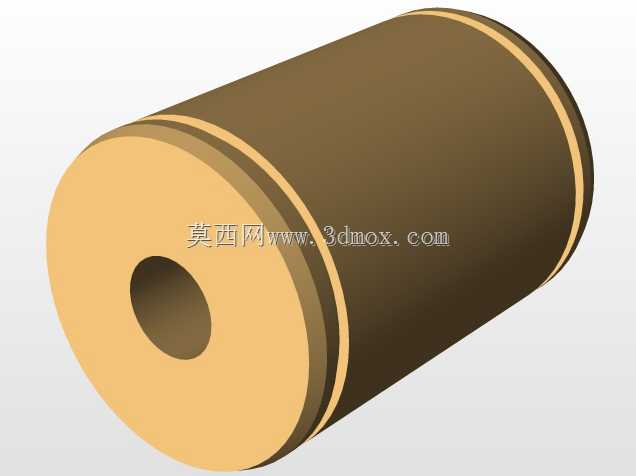

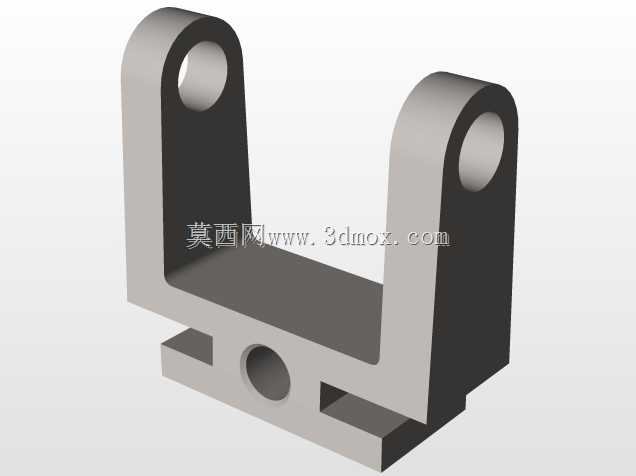

　　整套装置的核心功能分为两部分，一是上部的双滚轮支撑结构，两个带轴承的滚轮通过安装座固定在横向承载梁上，滚轮型面做了适配圆柱工件的圆弧过渡处理，气缸缸筒放置在两个滚轮之间时，既可以依托滚轮的转动实现工件周向旋转，方便操作人员完成整圈环缝的连续焊接，不需要反复拆装工件调整施焊角度，也能通过滚轮的V型定位效应保证缸筒的轴线水平度，避免装夹偏心带来的焊接变形。横向承载梁上预留了滚轮安装座的调节滑槽，两个滚轮的间距可以根据不同缸径的工件灵活调整，当适配小直径缸筒时缩小滚轮间距，避免工件卡滞；适配大直径缸筒时放大滚轮间距，保证支撑接触面积足够，防止工件侧翻。

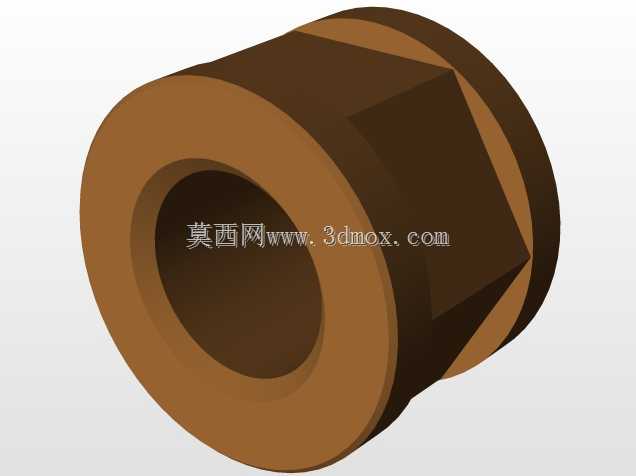

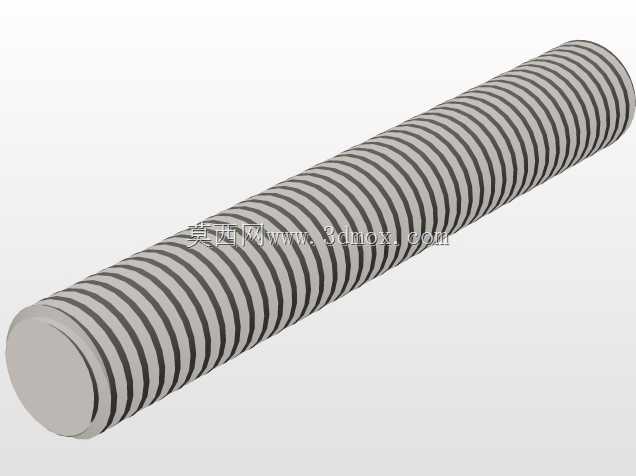

　　另一核心功能是下部的丝杠升降调节结构，承载梁下方通过连接座与竖直布置的传动丝杠配合，丝杠配套铜制传动螺母，螺母固定在下部安装基板上，基板作为整套装置与焊接工作台的连接基础，预留了螺栓安装孔位，可以直接固定在通用焊接工作台上，也可以搭配变位机、焊接行走架配套使用。操作人员通过侧方的手摇柄驱动丝杠转动，就能带动上部的滚轮支撑组件整体升降，230mm的调节行程可以覆盖不同高度的焊枪作业位置，也能适配不同直径工件的中心高调整需求，保证施焊位置始终处于操作人员的舒适作业区间，减少弯腰、抬手的无效作业动作。丝杠传动选择梯形螺纹结构，本身具备自锁特性，调整到目标高度后不需要额外的锁紧机构就能保持位置稳定，不会因为焊接过程中的振动、工件自重出现高度下滑，铜螺母的设计也能减少长期往复调节带来的磨损，延长装置的维护周期。

　　从设计思路上看，整套结构没有采用复杂的动力元件，完全依托机械结构实现功能，一方面是考虑到焊接作业现场飞溅大、烟尘多，电动、气动元件的密封件容易被焊渣烫损、被烟尘堵塞，纯机械结构的环境适应性更强，日常只需要定期给丝杠、滚轮轴承加注润滑脂就能正常使用，维护成本极低；另一方面是手动调节的方式更适配小批量多规格的气缸焊接场景，不需要接电接气，移动布置灵活，不管是固定焊接工位还是临时补焊工位都能快速投入使用。上部承载梁的侧边还预留了拓展安装孔位，可以根据实际需求加装工件轴向定位挡块、焊枪导向支架等附属配件，拓展装置的适用场景，比如焊接带法兰的气缸时，加装挡块就能限制工件的轴向窜动，保证法兰与缸筒的垂直度。

　　安装边界方面，下部安装基板的平面度要求控制在0.1mm/m以内，固定时需要保证丝杠的轴线与基板平面垂直，偏差不超过0.2mm，避免升降过程中出现卡滞、别劲的问题；滚轮安装座调整到位后需要通过侧边的紧定螺钉锁死在承载梁滑槽内，防止焊接过程中滚轮移位导致工件偏心。整套装置的结构件全部采用Q235钢材焊接后去应力处理，滚轮表面做淬火处理提高耐磨性，丝杠采用45号钢调质处理，保证长期承载下不会出现结构变形，适配车间内三班倒的连续焊接作业需求。在实际使用中，这套装置相比传统的固定V型块支撑，焊接作业效率可以提升40%以上，工件装夹定位时间缩短一半，同时因为滚轮转动顺畅，环缝焊接的成型一致性明显提升，减少了焊后打磨、校形的工作量。
