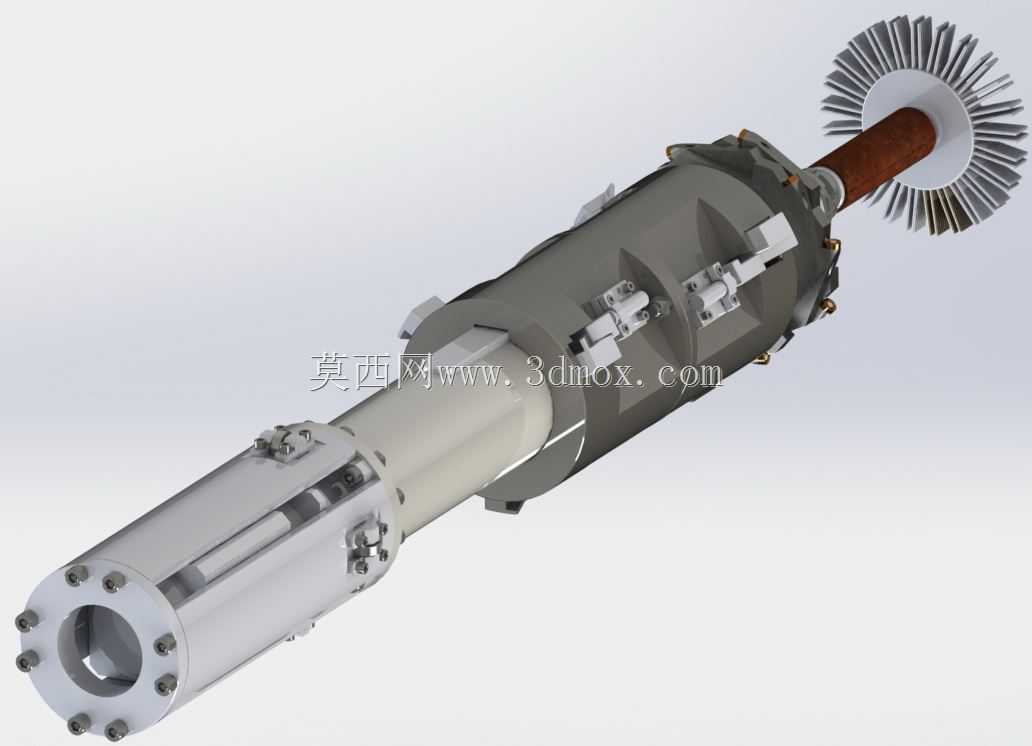

燃气管道内焊道裂纹专用切割装置

在城镇燃气输配管网、长输油气管道的运维作业场景中，埋地管道长期受土壤腐蚀、介质冲刷、应力交变作用，环向内焊道位置极易萌生微裂纹，若不及时处置会扩展为泄漏隐患，而传统外置切割设备无法深入管道内部作业，开挖换管的作业成本高、停输影响范围大，这类内走式切割装置就是针对该类工况开发的专用作业机具。该装置整体采用长圆柱式同轴布局，可从管道端部的预留开口送入管内，沿管道轴向行进至焊道裂纹位置完成定点切割作业，无需大面积开挖作业面，也能适配带压开孔后的在线修复场景，大幅降低管网运维的作业成本与停输影响。装置的前端设置定位法兰结构，法兰端面上均布多组螺栓孔，可与外部送进机构的推杆刚性连接，送进过程中可通过推杆传递轴向推力与周向扭矩，保证装置在管内行进时的同轴度，避免出现卡滞、偏斜的问题；定位法兰内侧集成周向涨紧定位机构，当装置行进至目标作业位置后，多组涨紧块同步向外伸出，抵紧管道内壁，将装置整体刚性固定在管内，抵消切割作业时产生的反扭矩与轴向窜动，保证切割轨迹的精度。中部的主机舱为密封式结构，内部集成驱动主轴、进给机构与动力传输组件，驱动主轴沿装置轴向布置，可带动末端的切割执行组件做周向旋转运动，进给机构可控制切割头沿径向进给，根据管壁厚度调整吃刀量，避免切穿管壁后损伤管道外部的防腐层或周边设施；主机舱外壳采用分段式拼接结构，各段之间通过止口定位、螺栓紧固，密封面设置耐油耐腐的密封胶条，可抵御管内残留的燃气凝液、腐蚀介质的侵蚀，适配潮湿、有腐蚀性介质的管内作业环境。装置的作业端设置径向伸出的切割头组件，切割头采用硬质合金刀片，可针对焊道位置的凸起余高、裂纹扩展区域做精准环切，将存在裂纹缺陷的焊道段整圈切除，为后续的补焊、内衬修复提供规整的作业面；作业端后侧配套设置碎屑导流结构，切割产生的金属切屑会沿导流槽向装置后侧汇集，避免切屑卡滞在装置与管壁的间隙内，也可搭配外接的负压抽吸装置将切屑抽出管外，减少管内残留杂物对后续作业的影响。靠近送进端的位置设置多组导向支撑轮，支撑轮沿装置周向均布，轮体采用耐磨尼龙材质，在装置送进、退出过程中沿管道内壁滚动，既可以降低送进阻力，也能对装置的中后段起到径向支撑作用，避免长距离送进时装置出现下垂偏斜，保证主轴与管道轴线的同轴度误差控制在作业允许范围内。设计过程中针对不同公称直径的管道做了系列化适配，单款装置可覆盖一定范围的管径规格，通过更换不同厚度的涨紧块、调整切割头的最大进给行程，即可适配不同壁厚的管道作业需求；装置的整体外径小于适配管道的最小内径，预留足够的间隙容纳管道内壁的焊瘤、结垢等凸起，避免送进过程中出现卡阻。该装置的切割进给采用无级调速设计，可根据管材的材质、壁厚调整切割进给速度，针对碳钢、低合金钢等不同材质的管道匹配对应的切削参数，避免刀片崩损、切割面出现毛刺或过热氧化的问题；切割过程中装置的固定、旋转、进给动作均通过外部送进机构的控制端操作，作业人员无需进入管内，可在管道外部完成全部操作，大幅提升受限空间作业的安全性。在实际作业中，该装置可搭配管道内窥检测系统使用，先通过内窥探头定位焊道裂纹的具体位置，再将装置送进至对应位置完成涨紧固定后启动切割作业，切割完成后可直接通过送进杆将装置退出，后续即可开展补焊或内衬修复作业，相比传统的开挖换管作业，单处缺陷的处置时间可缩短七成以上，也能大幅降低作业对周边交通、居民用气的影响。
