摩托车离合器传动总成结构设计

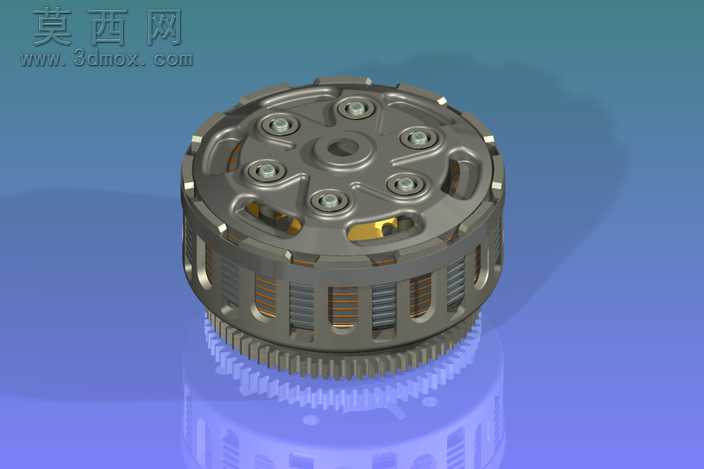

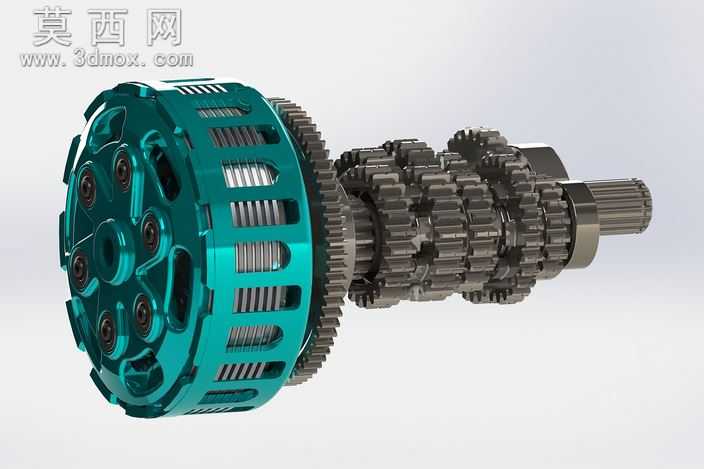

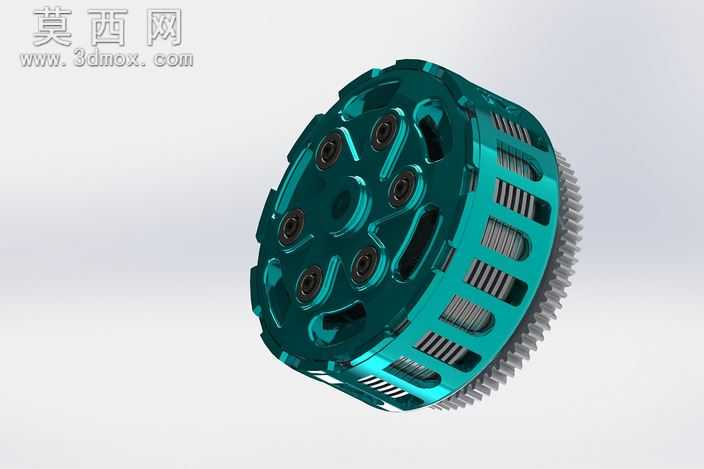

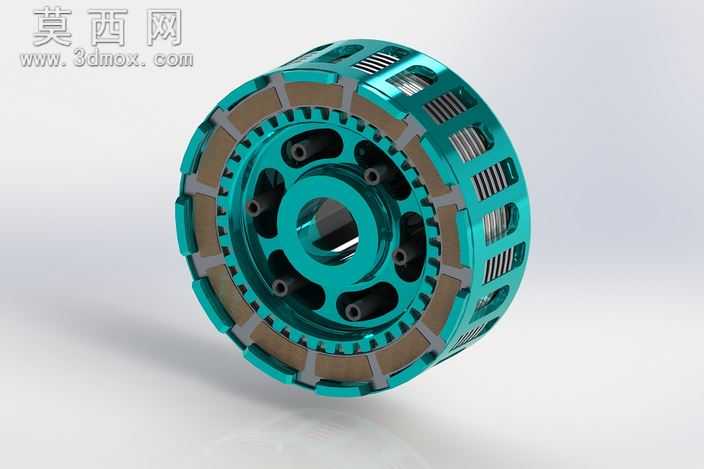

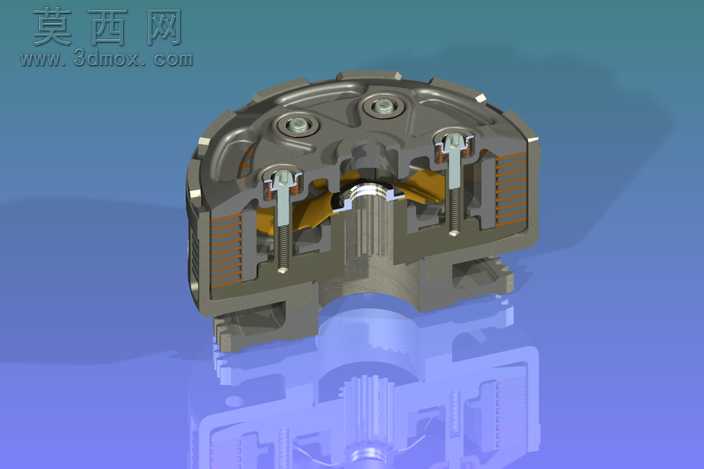

本作品为摩托车离合器配套传动变速总成的三维建模设计，完整还原了湿式多片离合器与配套变速齿轮组的装配结构，建模过程严格遵循摩托车动力传输系统的实际工程尺寸，对每一处零件的配合公差、装配关系都做了精准还原。建模阶段先从核心的离合器主体入手，对离合器外罩、摩擦片组、压盘、中心套等核心零件逐一建模，离合器外罩的散热槽、摩擦片的沟槽纹理、压盘的弹簧安装位都做了精细化的特征还原，保证零件结构与实际量产部件完全一致。后续配套的变速齿轮组部分，按照常啮合齿轮变速机构的传动逻辑，对各档位主动齿轮、从动齿轮、结合齿圈、花键轴的齿形参数、花键规格都做了参数化建模，保证齿轮啮合关系准确，花键配合无干涉。材质渲染阶段，针对不同零件的实际材质做了区分：离合器外罩采用压铸铝合金材质，调整金属粗糙度与反光参数还原铸铝件的哑光金属质感；摩擦片组采用钢基摩擦材料与钢片交替的材质设置，还原摩擦片的深色耐磨材质与钢片的金属光泽；变速齿轮组采用渗碳淬火钢材材质，调整表面硬度对应的反光参数，还原传动齿轮的精加工金属质感；传动轴部分采用调质钢材材质，还原轴类零件的表面处理效果。结构设计上完整还原了离合器切断与接合动力的工作逻辑，以及变速齿轮组的动力传递路径，各零件之间的装配间隙、运动行程都参考实车参数设置，既可以用于结构原理展示，也可作为摩托车传动系统设计的参考模型，帮助设计者理解湿式多片离合器与变速机构的配合关系，为相关零部件的优化设计、教学演示提供精准的三维模型支撑。
