多插孔墙面扩展电源插座结构设计

日常生产与生活场景里，供电接口不足的问题始终存在，不管是小型加工车间的工位旁、设备运维的临时作业点，还是办公区域的桌面侧墙、居家环境的用电点位，原有预埋插座的插孔数量往往难以匹配多设备同时供电的需求，这类多出口扩展插座的设计，正是为了在不改动原有墙面布线的前提下，实现单点位供电能力的扩容。从实际使用的反馈来看，不少场景下使用者需要同时插接手持电动工具的充电器、检测仪器的电源适配器、临时照明的供电插头、移动设备的充电线等多个负载，原有墙面单组插座最多只能容纳2-3个插头，且不同插头的体积差异较大，大体积适配器经常会遮挡相邻插孔，造成插孔资源的浪费，这款扩展插座在插孔排布阶段就充分考虑了不同插头的尺寸干涉问题，将不同规格的插孔按照错位布局排列，预留出足够的插接空间，避免大尺寸插头占用相邻插孔的安装位置。

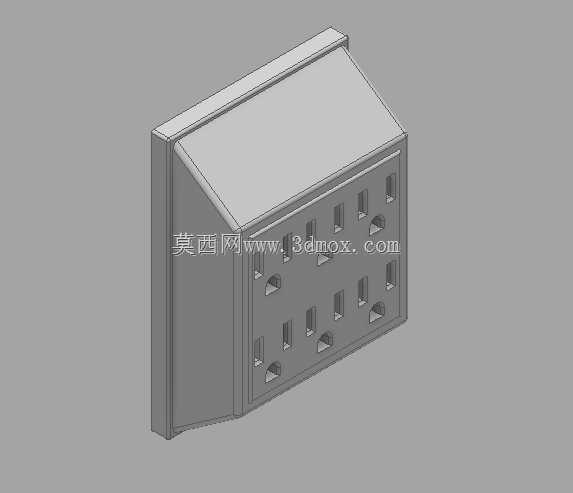

设计过程中首先确定的是安装边界，这类墙面扩展插座适配常规86型预埋底盒的安装尺寸，背部贴合墙面的区域做了平整处理，不会出现安装后与墙面留缝、积灰的问题，整体外轮廓的突出墙面厚度控制在合理范围，不会因为突出过多造成通行剐蹭，也能避免意外磕碰导致的插座松动甚至脱落。外壳的顶部做了斜向的挡边结构，这个结构并非单纯的造型设计，在车间、半开放作业区域使用时，上方滴落的冷凝水、清扫时溅起的水渍会顺着斜向边缘流向插座两侧，不会直接流入插孔缝隙造成短路风险，相比平直顶面的插座，这个细节设计能大幅提升潮湿多尘场景下的使用安全性。

插孔的配置上，同时兼容两扁插与三孔接地插的使用需求，每一组插孔都做了独立的安全门结构，未插入插头时安全门处于闭合状态，能避免异物误插入插孔造成的触电隐患，尤其在有人员频繁走动、杂物较多的作业场景，安全门结构是必不可少的安全设计。内部的导电件排布按照强电布线的安全间距要求设计，不同极性的导电件之间预留足够的爬电距离，避免长期使用后积尘、受潮引发的拉弧、短路问题，外壳选用阻燃绝缘的工程塑料材质，满足长期带载工作的耐热要求，即使出现内部接触不良发热的情况，外壳也不会出现明火蔓延的问题。

从安装适配性来看，这款插座不需要额外重新布线，直接替换原有墙面的单面板插座即可，安装孔位与常规86底盒完全通用，电工更换时不需要对原有预埋结构做任何改动，安装效率很高。在工位密集的生产车间，每个工位安装一个这样的多出口插座，就能满足工位上电动工具、检测设备、工位照明、个人通讯设备充电的全部供电需求，不需要额外拉扯插线板，减少地面走线带来的绊倒风险，也能避免临时拖线板过载引发的用电隐患。在设备运维的临时作业场景，这类固定安装的多插孔插座比临时拖线板的接触可靠性更高，不会因为拖拽、踩踏造成接触不良，能为运维工具提供稳定的供电输出。

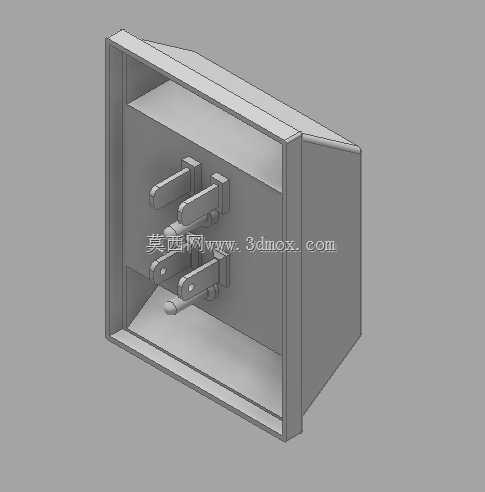

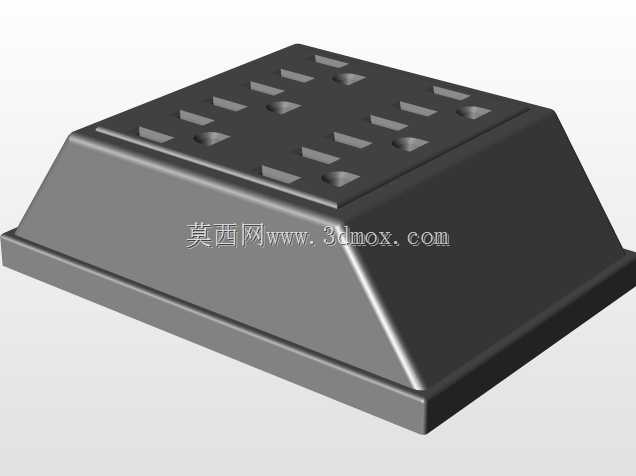

结构建模阶段，优先保证插孔位置的尺寸精度，每一个插孔的开口尺寸、内部导电件的安装定位槽都按照国标插座的尺寸公差设计，避免出现插头插接过松或者插不进去的问题，外壳的拼接结构采用卡扣加螺丝固定的方式，日常使用时卡扣能保证外壳拼接紧密，需要拆解维护时拧下固定螺丝即可拆开外壳，检修内部导电件的连接状态，不需要破坏性拆解。外壳的边角全部做了圆角过渡处理，没有尖锐的棱角，安装在人员活动频繁的区域也不会造成磕碰伤害，整体造型简洁规整，不管是工业场景还是民用场景安装，都不会显得突兀。
