星球大战系列阵营标识徽章立体造型

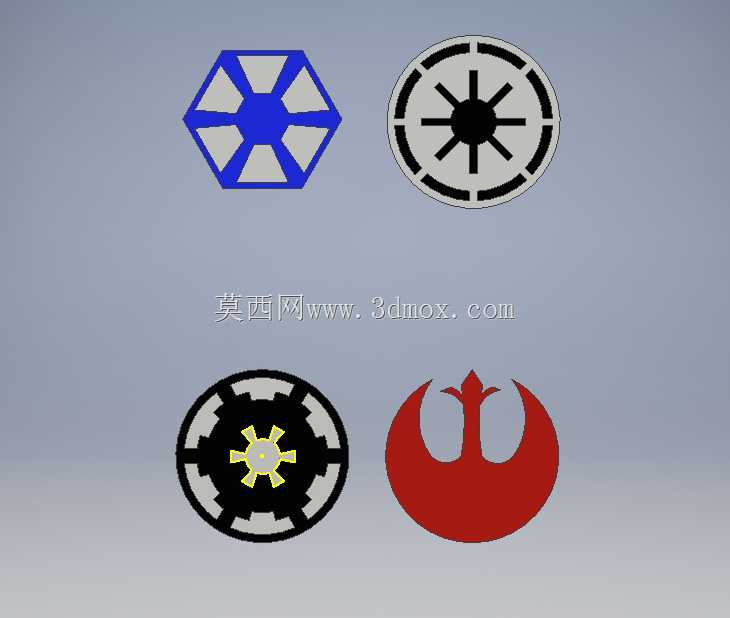

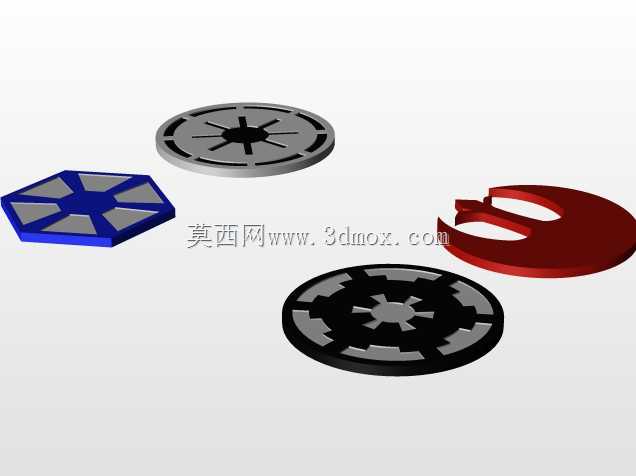

这套立体徽章造型，核心面向影视周边衍生品开发、主题场景装饰、文创产品定制领域的结构设计需求，在实际落地场景中，既可以作为主题展陈的嵌入式装饰构件，搭配亚克力展架、主题墙面安装槽完成固定，也可作为金属压铸、3D打印个性化周边的母模参考，适配桌面摆件、服饰配饰、收藏级周边的生产前置设计环节。从设计逻辑来看，四个标识分别对应星战世界观里的独立星系联邦、银河共和国、银河帝国、义军同盟四个核心阵营，造型还原过程中没有做多余的艺术化改编，严格遵循原作标识的线条比例：独立联邦的六辐六边形标识，每一处楔形留白的夹角都控制在60度，中心蓝色六边形的内切圆与外轮廓的比例为1:2.3，保证视觉上的对称规整；银河共和国的轮形标识，外圈环形的宽度与中心八辐轮臂的宽度保持一致，辐条末端的缺口深度为环宽的1.2倍，避免打印或压铸时出现填充不均的问题；银河帝国的齿轮形标识，外圈齿状凸起的数量与原作完全匹配，中心黄色圆形标识的六处凸起尖角做了0.2mm的圆角过渡，防止尖锐边角在后续加工、使用过程中出现崩边；义军同盟的翼形标识，两侧弧形轮廓的曲率经过反复调整，顶部尖角的过渡弧度做了平滑处理，底部圆弧的收边位置与两侧翼展的最低点齐平，保证整体造型的重心稳定。在安装边界的考量上，这套徽章的单枚厚度统一设置为3mm，背部预留了直径10mm、深度1.5mm的背胶粘贴槽，既可以适配双面胶粘贴的墙面安装场景，也可以在槽位内加装强磁磁片，满足磁吸式展示、服饰佩戴的需求；单枚徽章的最大外轮廓尺寸控制在50mm以内，既不会因为尺寸过小丢失标识的细节特征，也不会因为尺寸过大限制使用场景，不管是做成胸针尺寸的随身配饰，还是放大数倍做成墙面装饰标识，都可以通过参数化调整比例完成适配。从结构工艺性角度看，所有造型的凸起高度都控制在1.5mm以内，没有出现倒扣、薄壁小于0.8mm的结构，不管是采用光固化3D打印做小批量样件，还是开钢模做锌合金压铸量产，都不需要额外做拆件处理，拔模斜度统一设置为1.5度，能够直接适配常规的压铸、注塑工艺要求，不需要后期对模型做大量的工艺性修改。在实际的主题展陈应用中，这类立体标识可以直接嵌入主题展示墙的预留槽位，边缘做0.1mm的公差配合，安装后与墙面保持齐平，也可以加装亚克力底座做成桌面摆件，底座的安装孔位与徽章背部的定位柱匹配，不需要额外粘接就能完成固定；在文创周边生产环节，模型的分模线设置在徽章的侧边缘，不会破坏正面的标识图案完整性，后续做电镀、喷漆、移印等表面处理时，不需要额外做遮罩处理就能保证图案的边界清晰。设计过程中特意规避了常规平面标识转立体时容易出现的线条变形问题，所有弧形轮廓都采用曲率连续的样条曲线绘制，没有出现尖锐的折线拐点，不管是缩小做钥匙扣配饰，还是放大做门店主题装饰，都不会出现边缘锯齿、比例失调的问题；不同阵营标识的色彩分区做了明确的结构分界，凸起的边界刚好作为不同色彩的分隔线，后续做表面上色时，不需要额外绘制遮罩线就能保证不同颜色的边界整齐，大幅降低后续加工的人工处理成本。
