可口可乐易拉罐包装容器三维结构设计

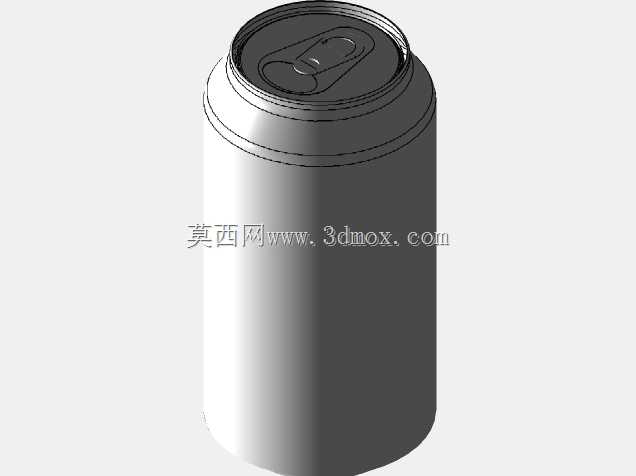

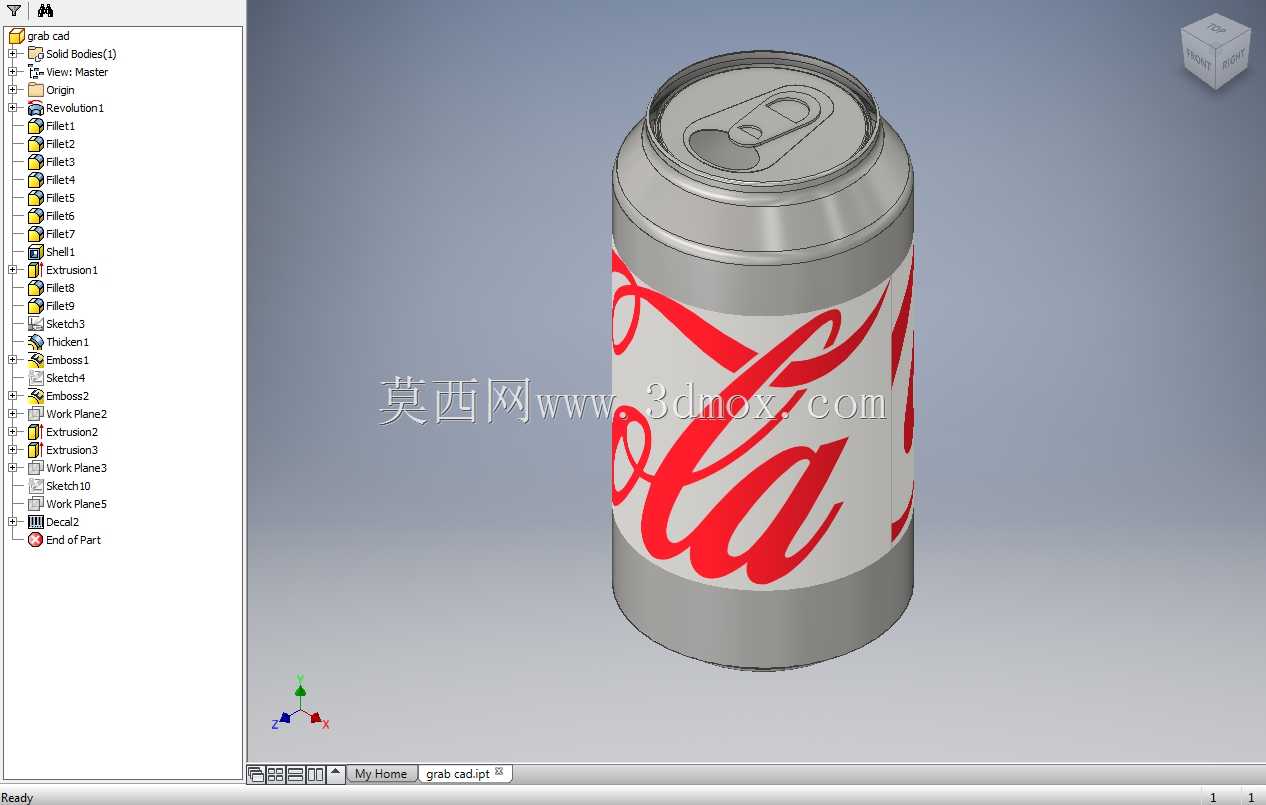

日常快消品生产环节中，金属易拉罐是碳酸饮料灌装线适配度最高的包装载体，这款可乐罐的三维结构完全匹配现有高速灌装生产线的工位定位要求，从罐身成型到封盖、喷码、装箱全流程的输送定位基准都做了对应适配，能直接对接现有量产线的工装夹具参数，不需要额外调整生产线的定位块尺寸。罐身采用等径薄壁圆柱结构设计，主体壁厚控制在0.12mm左右，既满足碳酸饮料内部0.3-0.5MPa的承压要求，又能最大化降低铝材用量，控制单罐材料成本。罐身中部的曲面印刷区域预留了足够的标签贴合弧度，曲面展开后的印刷幅面完全匹配现有轮转印刷设备的套印精度要求，不会出现图案拉伸变形的问题。罐口采用标准的202型缩颈结构，卷边尺寸严格符合行业通用封盖标准，和标准铝制易拉盖的配合公差控制在0.05mm以内，封盖后能保证完全密封，不会出现碳酸气体泄漏的情况，同时卷边处的圆角过渡做了优化，避免灌装过程中出现刮盖、卡罐的问题。易拉盖的拉环结构采用按压式开启设计，拉环的铆接点位置经过受力校核，开启时的启破力控制在15-25N之间，既不会因为运输过程中的震动误开启，也能保证消费者单手就能轻松打开，拉环开启后刻痕处的断裂面光滑无毛刺，不会划伤手部。罐底采用内凹式球面结构设计，球面的曲率半径经过承压计算，当罐内充入二氧化碳后，内凹结构能产生微量弹性变形抵消内部压力，避免罐底鼓胀导致放置不稳，同时罐底的支撑凸环高度控制在3mm左右，堆叠时上层罐的底部能刚好卡入下层罐的罐口缩颈位置，堆叠高度可达12层不会出现滑移倾倒，完全满足仓储和运输过程中的堆码要求。建模过程中先通过旋转特征生成罐身主体轮廓，再对罐口缩颈位置做曲面过渡处理，保证缩颈处的壁厚均匀，不会出现拉伸成型过程中的壁厚减薄开裂问题；罐身的防滑纹理做了微凸的点阵结构，点阵高度0.08mm，既增加手持时的摩擦力，避免手上沾水后打滑，又不会影响印刷图案的平整度。整个罐体的外形直径为66mm，总高度122mm，和市面上主流的330ml可乐罐尺寸完全一致，能适配所有标准的自动售货机货道、冰箱饮料架以及超市货架的陈列尺寸，不需要为其单独调整陈列或售卖设备的卡位。在结构验证阶段，通过有限元分析模拟了1.2米高度自由跌落的受力情况，罐身的加强筋位置能有效分散跌落时的冲击力，不会出现罐体开裂漏液的问题；同时模拟了运输过程中的堆码压力，当堆码重量达到50kg时，罐身的变形量小于0.2mm，卸压后能完全恢复原状，不会出现永久变形。罐身内壁的涂层厚度预留了0.01mm的建模余量，对应实际生产中的内喷涂工序，避免碳酸饮料和铝材直接接触产生金属味，同时防止酸性饮料腐蚀罐身。整个模型的所有曲面都做了G2连续处理，导入渲染软件后能真实还原金属铝的磨砂质感和印刷图案的色彩效果，也能直接导入成型仿真软件做罐体的冲压成型工艺模拟，验证拉伸、缩颈、卷边工序的可行性，提前排查成型过程中可能出现的起皱、开裂问题，减少实际开模试模的次数，缩短产品开发周期。
