气缸单元活塞与密封件结构三维设计

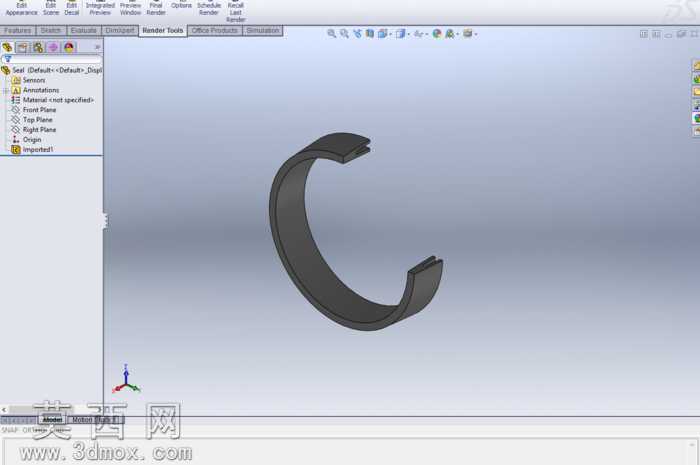

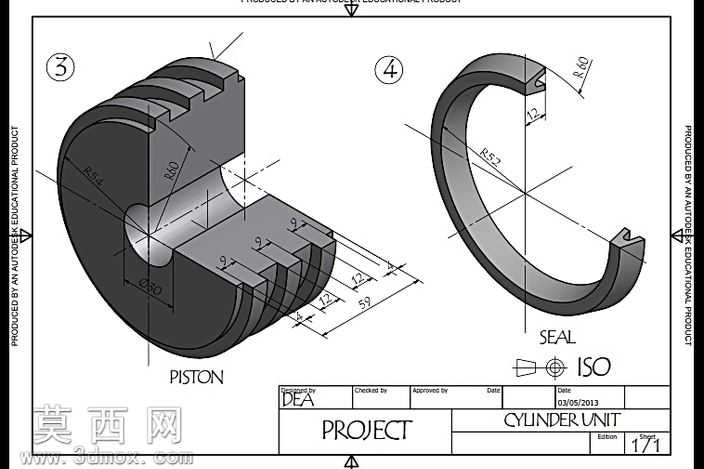

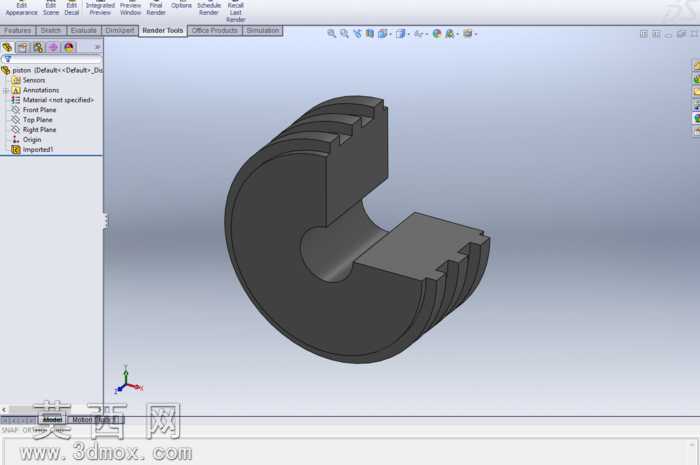

本作品为气缸单元核心配套的活塞与密封件三维结构设计，建模过程严格遵循机械制图ISO标准规范，完整还原零件的尺寸参数与装配适配关系。建模阶段首先基于工程图标注的核心尺寸搭建基础轮廓，针对活塞部分，精准还原其半剖视角下的内孔通孔结构、外圆多道环槽布局，每道环槽的宽度、深度、槽间间距均严格匹配标注数值，活塞端部的定位倒角、外圆面的尺寸公差预留也在建模中完整体现，确保后续装配环节活塞可与气缸内壁、活塞杆实现精准配合。针对密封件部分，重点还原其开口式弹性环结构，精准刻画密封环的内外径弧度、开口处的卡扣定位结构、环体截面的R角过渡特征，还原密封环安装后可通过自身弹性张力贴合气缸内壁、实现动密封的结构特性。材质设定上，活塞部分采用硬质铝合金材质参数，模拟金属零件的哑光金属质感，表面做细微的机加工纹理处理，还原真实机加工零件的表面状态；密封件部分采用丁腈橡胶材质参数，调整材质的粗糙度、反光度参数，模拟橡胶件的半哑光弹性质感，通过材质差异清晰区分两个不同功能的零件。渲染阶段采用等轴测视角搭配局部剖视展示方案，既完整呈现两个零件的外部轮廓特征，也通过剖视视角清晰展现内部结构与尺寸关联，同时在视图中保留关键尺寸标注的参考逻辑，让观看者可快速理解零件的设计参数与配合关系。设计思路围绕气缸动力单元的密封性能需求展开，活塞的多环槽设计可同时容纳多道密封件与导向环，保证活塞往复运动过程中的导向精度与密封可靠性，密封件的开口式设计兼顾了安装便捷性与密封补偿能力，可在长期磨损后通过自身弹性补偿密封间隙，整套结构设计符合动力系统零部件的通用设计规范，可直接用于教学演示、结构验证或相关产品的设计参考。
