摩托车滑块式搁脚板结构设计

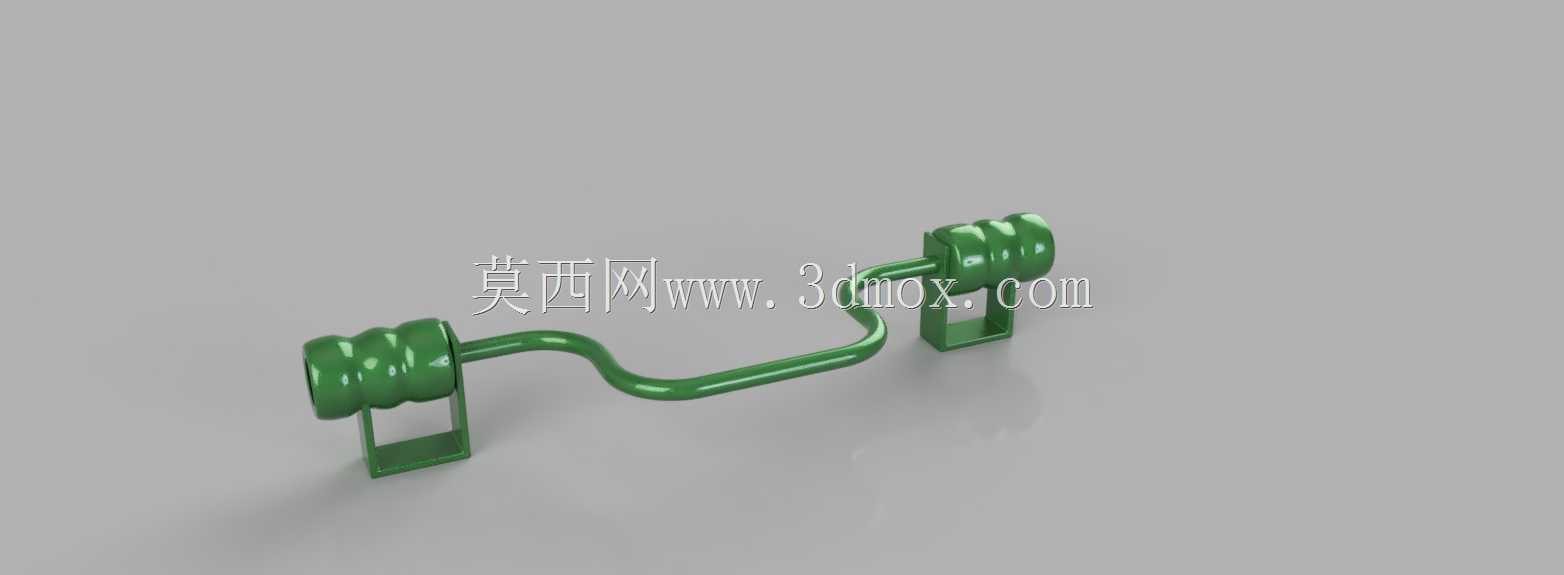

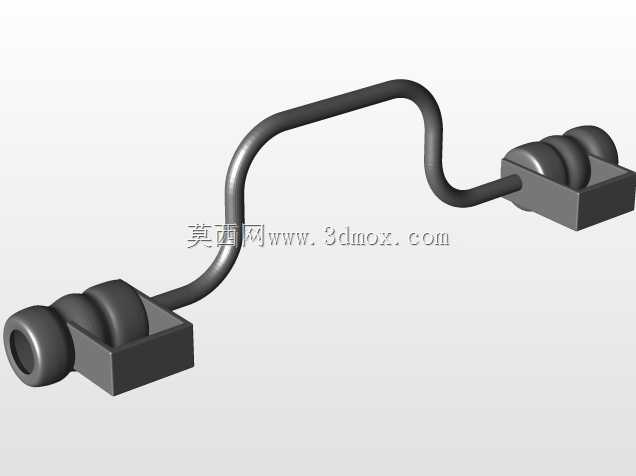

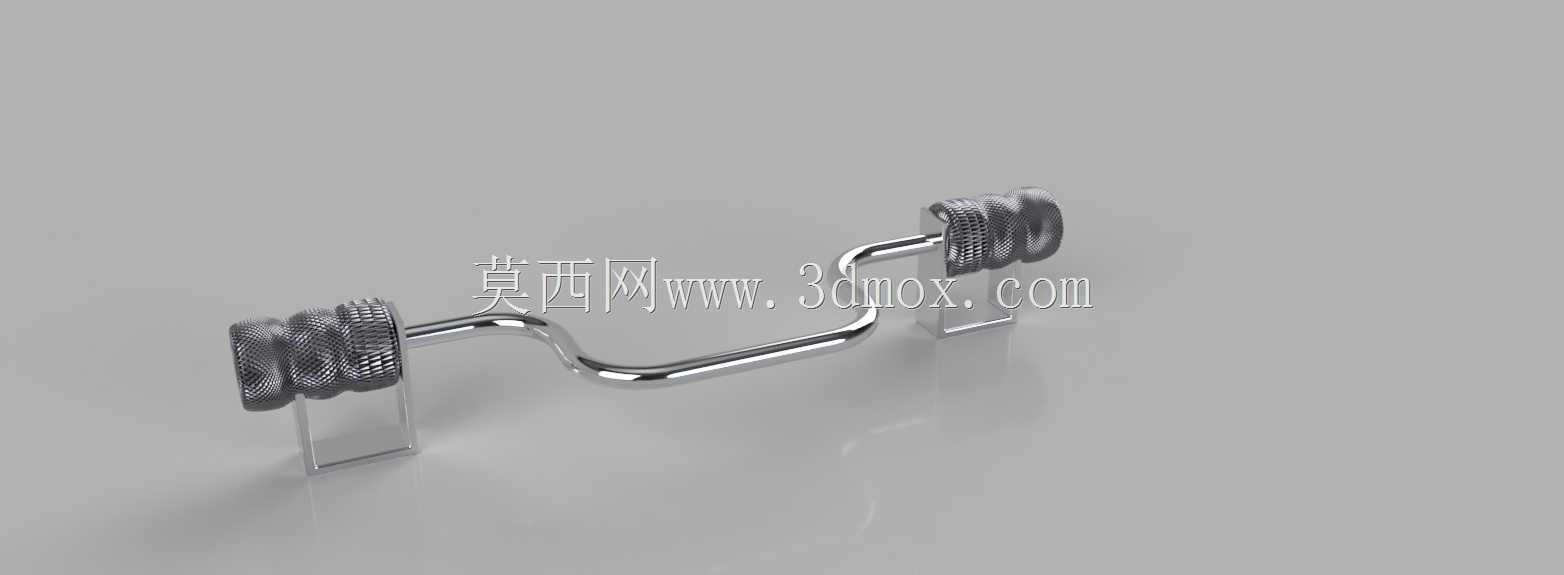

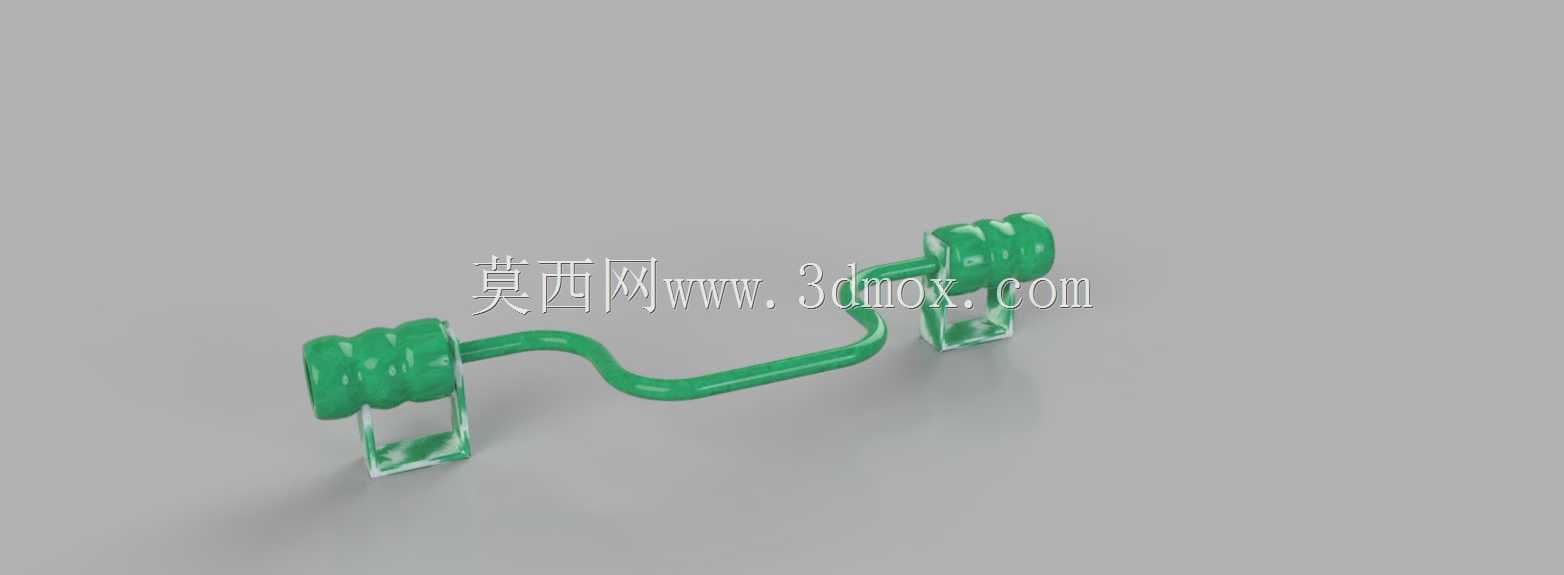

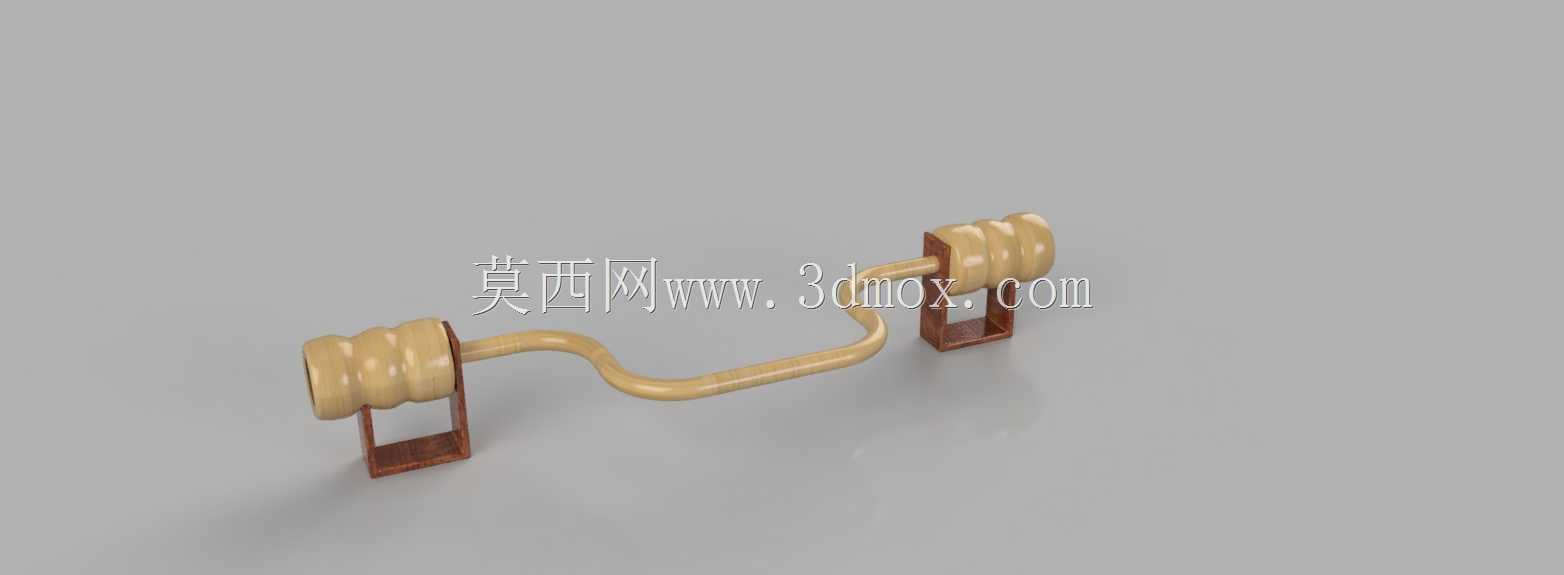

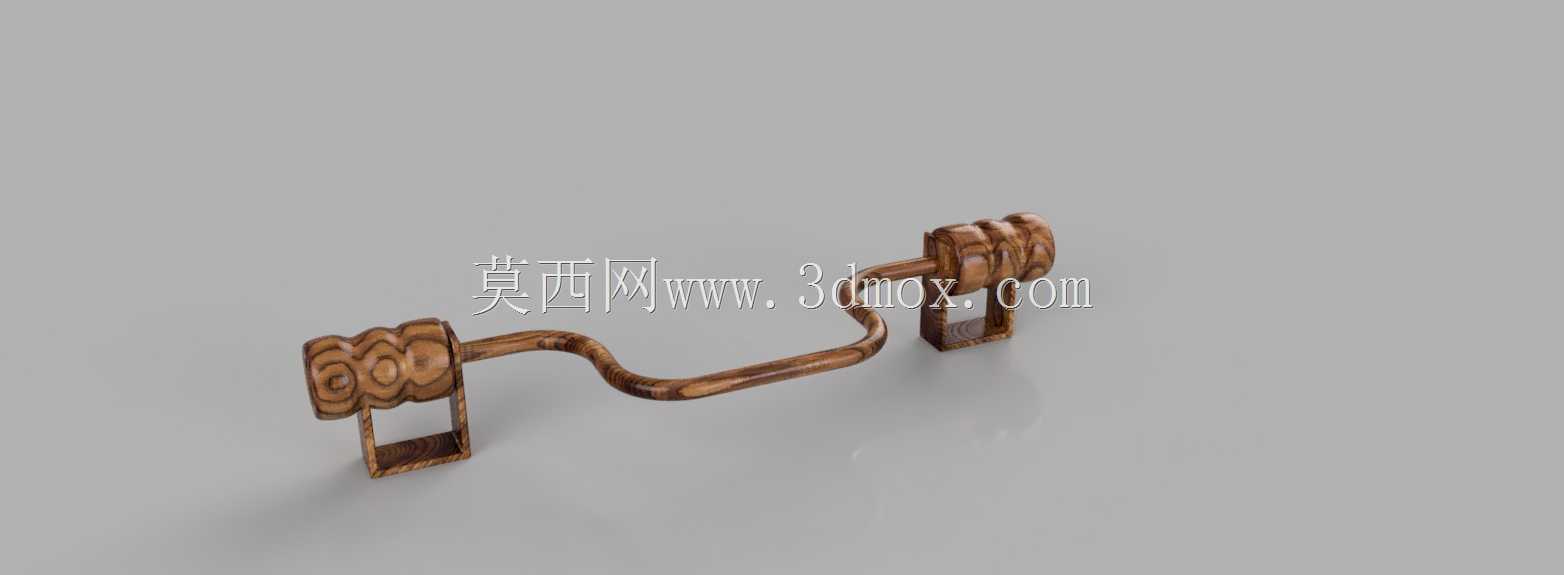

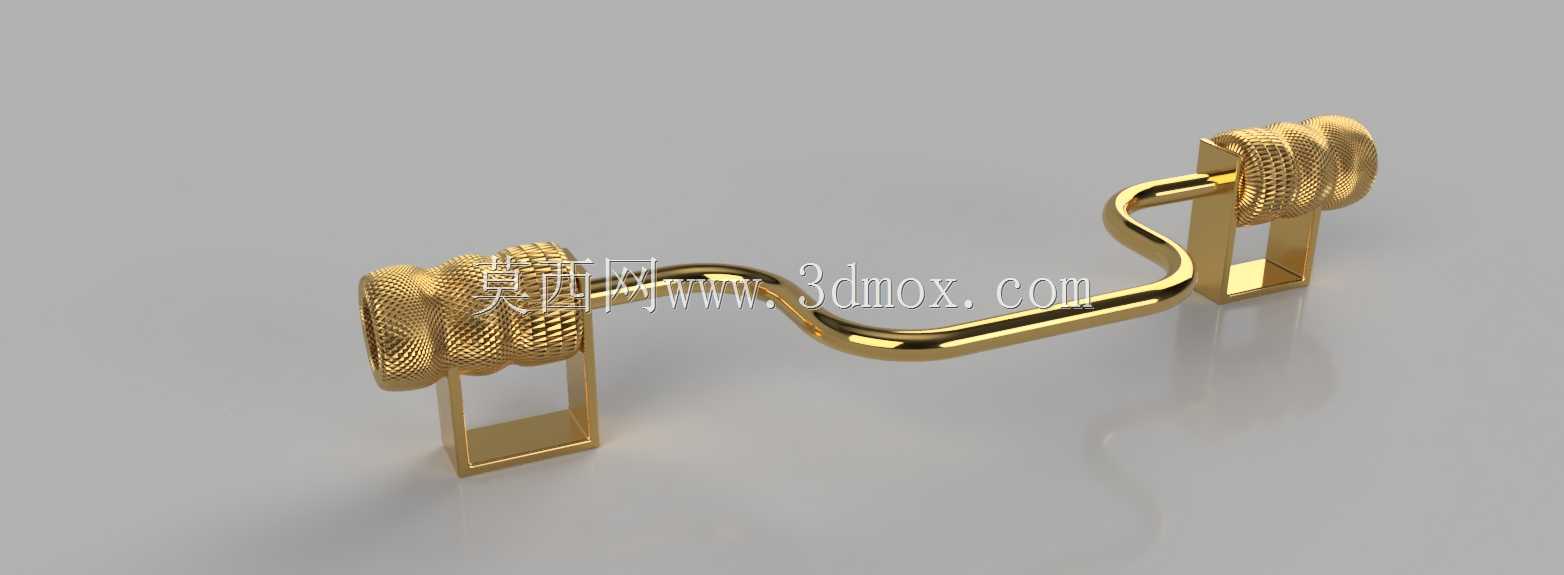

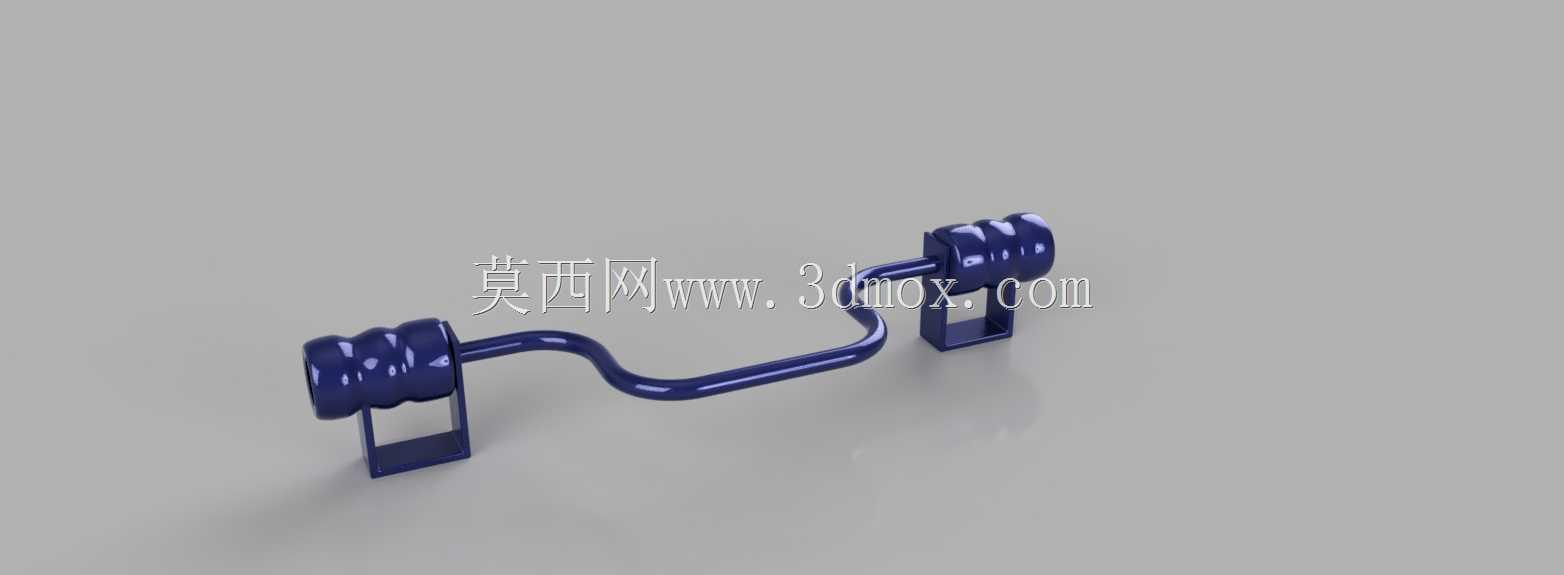

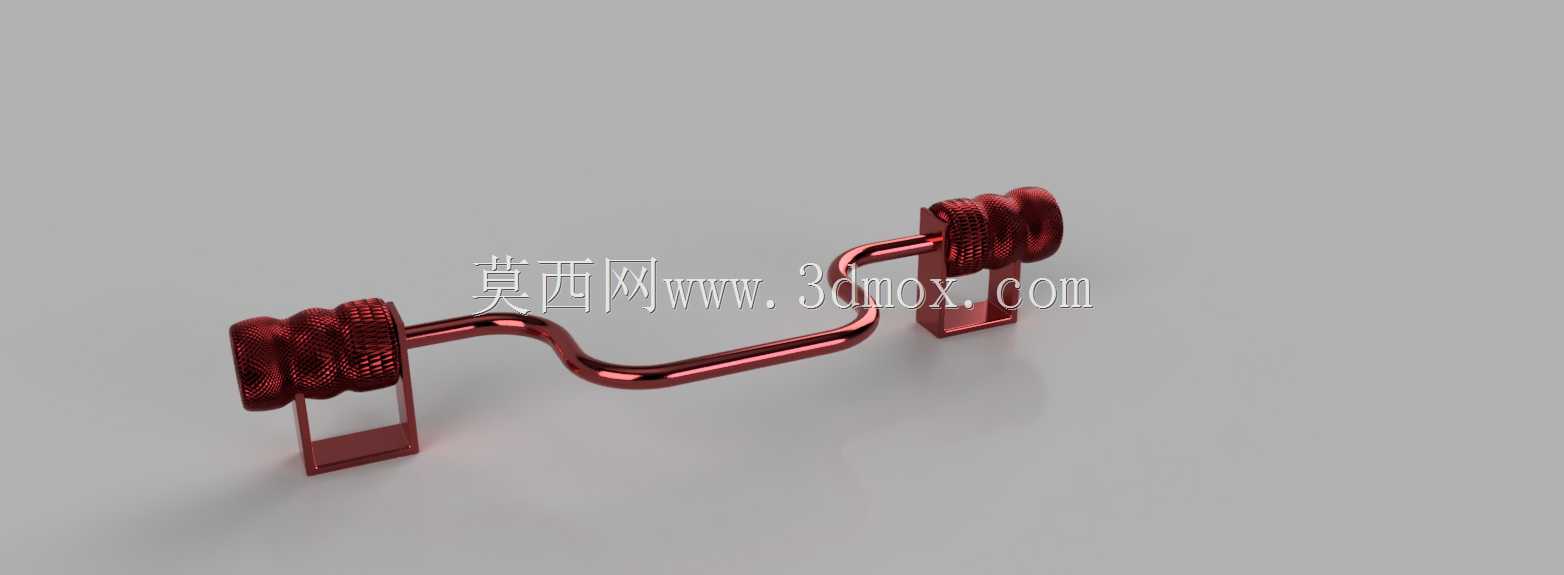

　　在两轮摩托车的驾乘系统中，搁脚板是直接关联骑行姿态、操控稳定性与长途骑行疲劳度的核心接触部件，区别于传统固定式脚踏，滑块式搁脚板的设计初衷，是为了适配不同身高、不同骑行习惯的驾乘人员，同时在车辆倾倒、过弯压弯的场景下提供可滑移的缓冲余量，避免刚性脚踏直接磕碰地面引发车身弹跳失控。这类搁脚板的实际应用场景覆盖街车、复古巡航车、越野摩托的改装与原厂配套场景，尤其是在非铺装路面骑行、山路攻弯的使用环境下，可滑移的结构能让脚踏在接触地面时顺着受力方向产生小幅位移，抵消瞬间的刚性冲击，既保护脚踏本体不被磕碰断裂，也能降低车身受侧向冲击引发侧翻的概率。从功能特性来看，这款滑块式搁脚板采用两端滑块基座搭配波浪形踏杆的结构，

　　两端的滑块基座为U型卡槽结构，安装时可直接卡接在摩托车车架预留的脚踏安装横杆上，滑块内部设置有阻尼防滑结构，无需额外打孔即可调整左右安装位置，调整行程覆盖常规成年驾乘人员的腿宽适配范围，调整到位后依靠滑块内侧的滚花锁紧结构实现位置固定，骑行过程中不会出现无故滑移的问题。踏杆部分采用连续波浪形的弯折设计，并非单纯的造型考量，波浪形的曲面轮廓可以让驾乘人员的脚掌在不同踩踏角度下都能找到贴合的支撑点位，不管是正常巡航时脚掌平放、过弯时脚掌前移重心压低，还是长途骑行时调整踩踏位置放松腿部，都能获得稳定的支撑，踏杆两端的滚花握持段表面做了细密的网纹滚花处理，即便鞋底沾有泥水、骑行过程中出现鞋底打滑的情况，滚花纹理也能提供足够的静摩擦力，

　　避免脚掌从脚踏上滑脱引发安全隐患。从设计思路层面拆解，这款搁脚板在建模阶段优先考虑了安装边界的通用性，两端U型滑块的卡槽内宽按照市面主流摩托车车架脚踏安装横杆的通用直径做适配，卡槽的开口尺寸预留了0.2mm的安装间隙，既可以保证安装时能够顺利卡入横杆，也不会因为间隙过大导致安装后出现旷量。踏杆的弯折弧度经过多次受力校核，波浪形的每一段弯折半径都避开了应力集中的锐角，整体采用等直径金属杆弯折成型，加工时可直接通过数控弯管机一次弯折成型，不需要额外拼接焊接，既降低了加工成本，也避免了焊接位置存在的强度薄弱点。踏杆与两端滑块基座的连接位置采用嵌入式压合结构，压合深度达到滑块基座厚度的三分之二，连接位置可承受超过1500N的垂直踩踏载荷，即便驾乘人员站立在脚踏上操控车辆，也不会出现踏杆弯折、连接松脱的问题。关于外形尺寸与安装边界的考量，这款搁脚板的整体横向长度控制在适配常规摩托车脚踏安装位的区间内，安装后两端不会超出车把的最大宽度，避免车辆在狭窄空间穿行时脚踏剐蹭周边障碍物；踏杆距离安装基座的垂直高度经过测算，既保证了足够的离地间隙，在车辆正常倾斜角度过弯时不会提前蹭到地面，也不会因为高度过高导致驾乘人员腿部弯折角度过大，加剧长途骑行的疲劳感。滑块基座的U型卡槽下方设置有锁紧顶丝的安装位，安装时将滑块调整到合适位置后，拧紧顶丝即可将滑块牢牢固定在安装横杆上，顶丝的端面做了防滑齿处理，锁紧后不会因为骑行过程中的振动出现松脱。在实际使用场景中，

　　这类滑块式搁脚板相比原厂固定式脚踏的适配性更强，对于腿部尺寸较宽的驾乘人员，可以将两个脚踏分别向外侧滑移调整，获得更舒展的骑行姿态；对于身材娇小的驾乘人员，可以将脚踏向内侧调整，让腿部不需要过度外展即可平稳踩踏。在越野骑行场景下，滑块结构还能在脚踏受到石块、路肩撞击时产生小幅滑移卸力，避免刚性连接的脚踏受撞击变形，甚至连带损伤车架安装位。建模过程中对所有的圆角、弯折位置都做了工艺可行性校验，所有弯折处的圆角半径都大于管材直径的1.5倍，弯管加工时不会出现管材瘪皱、壁厚减薄超差的问题；滚花段的纹理深度控制在0.3mm，既保证足够的防滑摩擦力，也不会因为纹理过深硌伤鞋底，或是积存泥沙难以清理。整体结构没有多余的复杂零件，拆解后仅包含两个滑块基座、一根弯折踏杆、两个锁紧顶丝，装配流程简单，后期维护时只需要定期清理滑块卡槽内的泥沙，在滑块与安装横杆的接触位置涂抹少量润滑脂，即可保证滑块调整顺畅，长期使用也不会出现卡滞、锈死的问题。
