工厂直角连接法兰式支撑展台构件

在工厂产线布局、工位工装搭建、设备辅助支撑的场景中，这类直角转接的支撑构件是很常见的结构件，很多时候它承担着两个垂直方向的结构连接与载荷传递作用，并非单纯的展示展台结构。从实际使用场景来看，这类构件常被用在产线侧边的操作工位支撑、小型检测设备的安装转接、物料导向架的直角固定位置，替代传统的焊接直角支架，具备可拆卸、安装定位精准的优势，在需要频繁调整工位布局的柔性产线中，这类标准化的法兰连接构件能大幅减少现场改造成本，不需要现场焊接打磨，只需要通过螺栓紧固就能完成结构拼接。

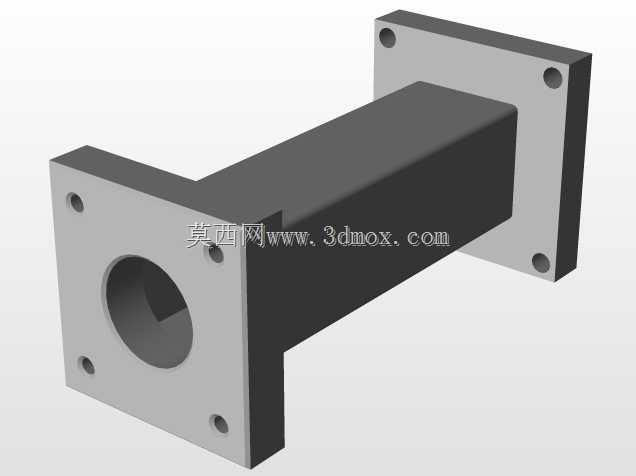

从结构功能上看，构件两端的方形法兰盘是核心安装接口，每个法兰盘上预留了四个均匀分布的螺栓通孔，孔位采用对称分布设计，不管是和型材框架连接，还是和设备本体的安装面贴合，都能保证四个方向的安装兼容性，不会出现孔位错位无法装配的问题。中间的方形连接主体是主要的载荷承载段，方形截面相比圆形截面，在承受垂直于两个安装面的弯矩时，具备更好的抗扭性能，不会因为侧向载荷出现连接面偏转的问题，同时方形的外表面也方便后续加装传感器、走线卡扣、小型附件支架，不需要额外做抱箍结构，直接通过侧面钻孔或者胶粘就能固定附属零件。一端法兰中心预留的贯通孔，是为了走管线或者穿过传动轴设计的，很多时候这类支撑构件不仅要承担结构支撑作用，还要兼顾走线、过轴的功能，中心贯通孔的尺寸和连接方腔的内壁是对齐的，不会出现台阶干涉，穿线或者穿轴的时候可以直接从一端通到另一端，减少了现场开孔的工作量。

从设计思路上来说，这类构件的建模逻辑是先确定两个垂直安装面的中心距，也就是中间方段的长度，这个尺寸直接决定了两个被连接件之间的间隔距离，设计时需要提前预留出螺栓安装的操作空间，保证法兰盘上的螺栓能够用套筒扳手顺利拧紧，不会因为方段和法兰的连接处干涉扳手的操作角度。法兰盘的厚度设计需要结合额定载荷计算，太薄的法兰在螺栓预紧力作用下会出现翘曲，导致连接面贴合不紧密，长期受载会出现螺栓松动；太厚的法兰则会增加不必要的重量，也会提升材料成本。螺栓孔的孔径设计要比选用的螺栓直径大0.5到1毫米，预留出装配时的位置公差补偿量，避免因为加工误差导致螺栓无法穿入，同时孔位的位置度公差要控制在0.2毫米以内，保证和标准型材、通用安装板的孔位能够完全互换。中间方段的壁厚选择要结合实际承载需求，常规工位支撑场景下选用3到5毫米的壁厚就足够承受常规的静态载荷，如果是有振动的设备连接场景，壁厚需要适当增加，同时在方段和法兰的连接处做内圆角过渡，减少应力集中，避免长期受振动出现焊缝或者连接处开裂的问题。

关于安装边界的尺寸要求，首先要明确两个法兰盘的安装面平面度要求，需要控制在0.1毫米以内，保证安装时和被连接件能够完全贴合，不会出现缝隙导致连接刚性下降。法兰上的螺栓孔中心到法兰边缘的距离要保证至少1.5倍的螺栓直径，避免螺栓拧紧时法兰边缘出现开裂。中心贯通孔的同轴度要控制在0.15毫米以内，如果是用来穿过传动轴的场景，这个公差还需要进一步收紧，避免轴转动时和孔壁出现摩擦。构件整体的垂直度公差，也就是两个法兰安装面的垂直角度偏差，要控制在0.1度以内，不然安装后两个被连接件会出现角度偏差，影响后续的设备对位或者结构拼接精度。在实际装配时，需要先将一端法兰和固定基面连接，预紧螺栓后再调整另一端的连接部件位置，确认位置准确后再按照对角线顺序拧紧所有螺栓，保证每个螺栓的预紧力均匀，避免法兰出现局部受力过大的问题。这类构件因为采用了标准化的法兰接口，在后期维护更换时也非常方便，不需要拆解整个周边结构，只需要拆下对应法兰的螺栓就能完成构件替换，相比焊接式的直角支架，维护效率能提升数倍，也不会因为焊接切割破坏周边的设备或者漆面。
