铁路行车受电检测记录仪结构设计

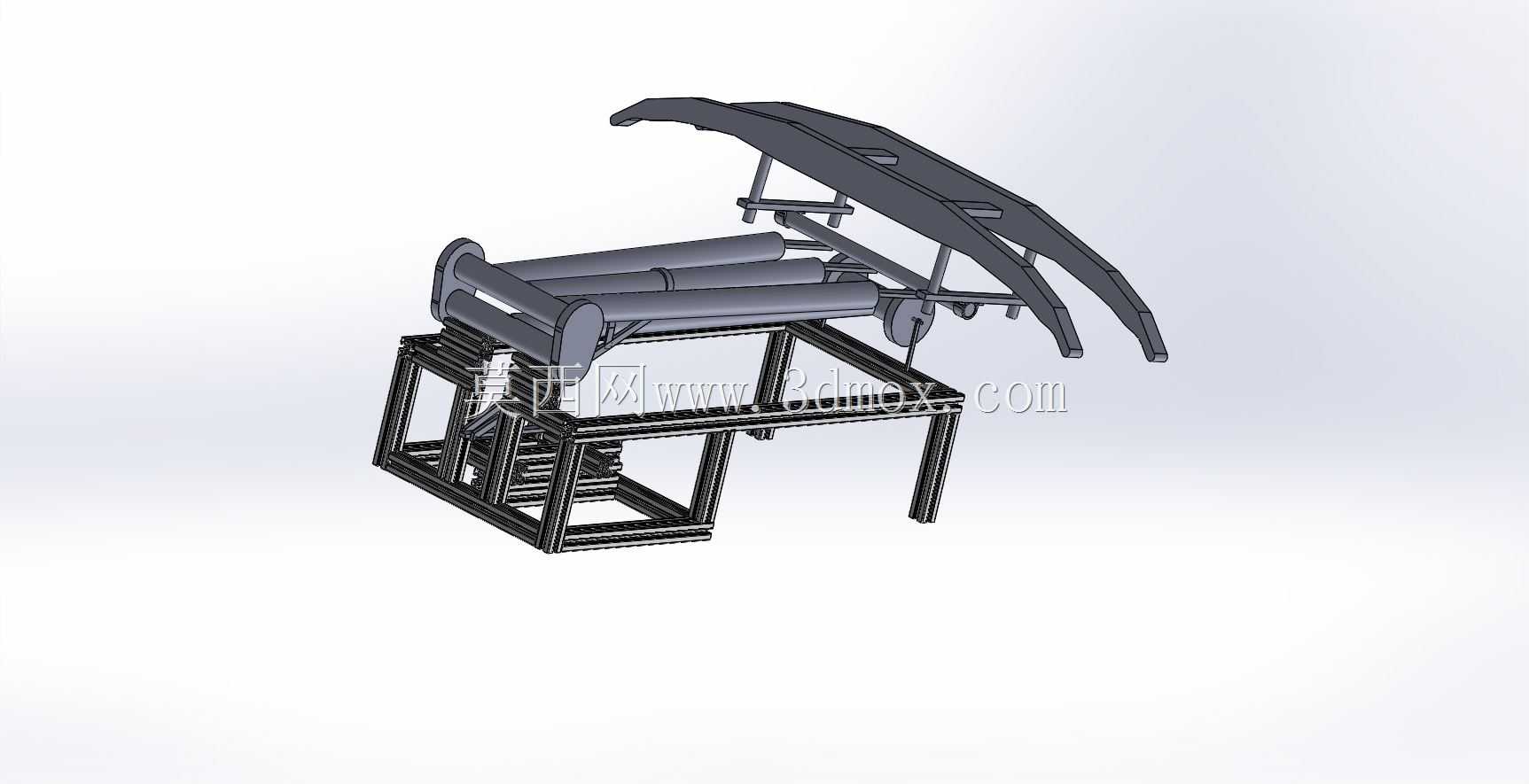

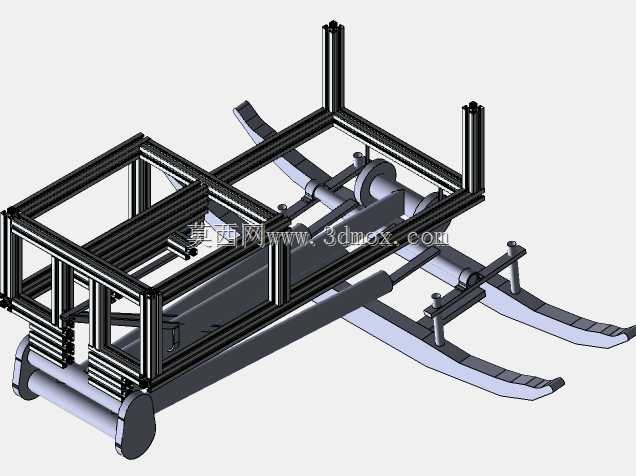

　　这套结构方案针对普速及电气化铁路运营场景的车载检测需求设计，核心解决机车运行过程中接触网受电状态、弓网配合工况的动态数据采集搭载问题，区别于地面固定检测点位的局限性，可随运营车辆完成全线路段的连续工况记录，覆盖道岔区、锚段关节、接触线磨耗异常段等地面设备难以覆盖的检测盲区。设备整体采用分层框架式承载结构，底部为标准型材拼接的安装基座，基座预留的安装孔位完全适配机车顶部设备安装平台的通用接口尺寸，横向跨距控制在1200mm以内，纵向安装深度不超过800mm，整体最高点距离安装基面的高度控制在650mm，完全符合铁路机车车载设备的限界要求，不会与接触网、线路旁信号设备发生干涉。上部搭载的弧形防护结构采用流线型低风阻设计，

　　可降低机车高速运行时的气流冲击，弧形罩内部预留了图像采集模块、振动传感器、信号传输单元的安装空间，所有模块的安装位均设置了减震胶垫安装槽，可抵消机车运行时的轮轨振动传递，避免精密采集元件因长期振动出现精度偏移或连接松动。中部的辊轴式承载组件用于承托检测模块的调节机构，可根据不同车型的受电弓安装高度差，实现检测角度的±15°微调，保证采集视场始终对准弓网接触的核心区域，辊轴两端采用自润滑轴承配合，无需频繁加注润滑脂即可适应户外温差变化大、多粉尘的运行环境。框架结构的所有型材连接处均采用角件加固加焊接的双重固定方式，避免长期运行中螺栓松动导致的结构形变，外露的金属件全部做了镀锌钝化加喷塑的表面处理，可适应铁路沿线酸雨、盐雾、

　　高低温交替的复杂户外工况，防护等级达到IP65，满足雨天、沙尘天气下的正常运行要求。设计过程中优先考虑了设备的可维护性，所有功能模块均采用快拆式安装结构，无需整体拆卸框架即可完成单个采集模块的更换与校准，基座上预留的走线槽采用全封闭设计，可将电源线、信号线全部收纳于型材内部，避免线缆外露被气流拉扯或紫外线老化。设备的整体配重经过重心核算，重心点落在安装基座的几何中心范围内，不会改变机车顶部的载荷分布，安装时无需额外调整车辆配重平衡，适配国内主流的电力机车、内燃机车加挂检测车厢的安装需求。在功能实现层面，该结构可同时搭载多组图像采集单元、接触网压力检测模块、温度采集模块，同步记录受电弓与接触线的接触压力变化、离线火花状态、

　　接触线磨耗视觉数据，所有采集到的数据可通过车载传输单元实时回传至地面运维中心，也可本地存储完成线路全段的工况记录，为接触网维护、受电弓故障预判提供连续的一手数据支撑。结构设计时充分考虑了不同线路的接触网高度差异，上部弧形罩的高度预留了足够的安全距离，即使在接触网高度最低的站场区段，也不会发生设备与接触网的刮碰事故，框架的边角位置全部做了圆弧过渡处理，避免尖角产生的电晕放电影响车载信号设备的正常工作。
