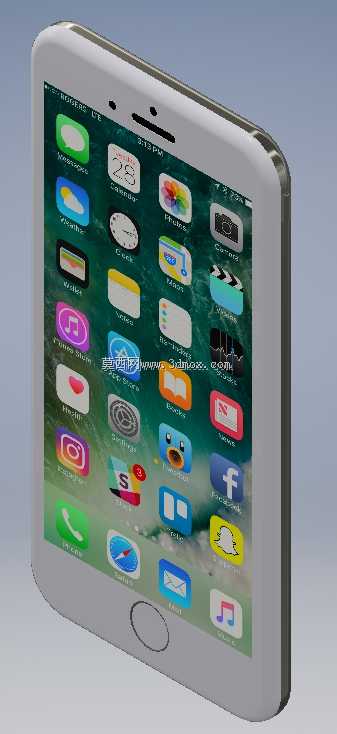

苹果iPhone7智能手机外观结构三维数模

本次呈现的这款手持通讯终端三维数模，还原了第七代苹果手机的完整外观结构与装配边界，建模过程中严格遵循消费电子类产品的结构设计逻辑，从整机的人机交互尺寸出发，先确定整机外轮廓的长宽厚参数，再逐一拆分前壳、中框、后盖、实体按键、屏幕模组、摄像头模组、听筒开孔、底部接口等独立结构件的装配关系。从实际应用场景来看，这类手持通讯终端的三维数模可用于手机保护套的结构设计、车载支架的适配开发、桌面充电底座的卡位匹配、手机周边配件的公差校核，也可作为消费电子结构设计教学中的典型案例，帮助初学者理解直板触屏手机的堆叠逻辑与外观分型思路。在设计思路层面，建模时优先保证外表面的曲面连续性，中框与前后盖板的过渡圆角严格匹配实际握持的人机工程要求，避免出现锐边硌手的结构问题，正面屏幕区域的黑边宽度、前置摄像头与听筒的相对位置、底部实体Home键的圆形轮廓与凹陷深度都按照实际产品的装配间隙做了还原，侧边的音量键、静音拨片、电源键的凸起高度与按压行程预留空间也在数模中做了明确的结构边界，方便后续做配件设计时预留合理的装配公差。从安装边界与尺寸约束来看，整机的外轮廓尺寸适配常规单手握持的尺寸范围，厚度方向的尺寸兼顾了内部电池堆叠与后盖摄像头凸起的高度差，摄像头模组的凸起部分单独做了结构分层，还原了镜头保护圈与闪光灯的相对位置，底部的扬声器开孔、麦克风开孔、Lightning接口的位置与尺寸都做了精准定位，方便做外接配件的接口对位设计。在功能特性的结构还原上，数模中明确区分了不同材质的外观区域，正面玻璃盖板、金属中框、阳极氧化后盖的分模线位置清晰，实体按键的装配间隙做了均匀的预留，屏幕显示区域的边界与边框的衔接处做了微小的倒角处理，还原实际产品的边缘过渡质感。这类数模在实际工程应用中，不需要拆解实体样机就能获取完整的外观尺寸与装配边界，对于周边配件厂商来说，可以大幅缩短前期测绘的时间成本，在做适配设计时直接调用数模做干涉检查，避免开模后出现装配错位、卡位过松或过紧的问题。建模过程中对所有外观曲面做了曲率检查，保证曲面光顺无褶皱，分型线的位置符合实际产品的加工工艺要求，金属中框的四段天线断点位置也做了准确还原，方便做金属保护壳时避开天线遮挡区域，优化配件的信号兼容设计。从结构设计的细节来看，顶部的降噪麦克风开孔、背面的天线注塑条位置、摄像头旁边的辅助麦克风开孔都在数模中做了对应呈现，整机的所有外观特征没有做简化处理，每个开孔的尺寸、位置、深度都符合实际产品的结构逻辑，可直接用于3D打印手板验证、配件结构的适配校核、产品外观的渲染展示等多个工程场景。
