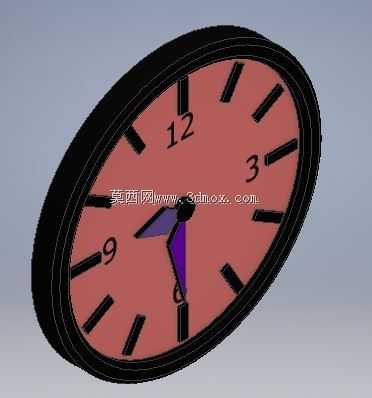

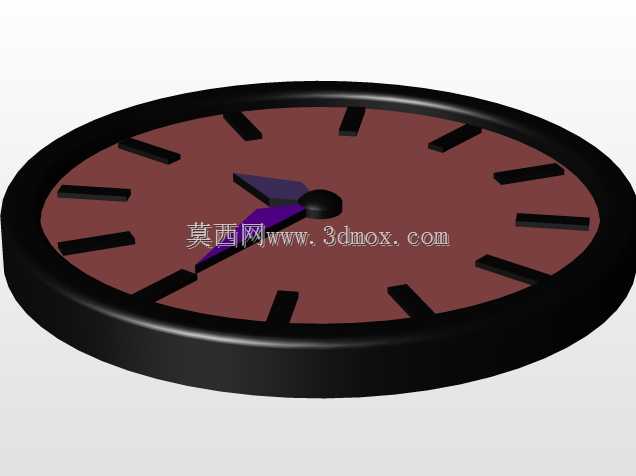

简约双指针圆盘时钟教学练习结构

日常教学场景中，这类双指针圆盘计时结构常作为机械制图入门的实操练习载体，帮助初学者理解同轴转动、刻度分度、轮廓约束这类基础机械设计逻辑，也能让学习者快速掌握草图绘制、回转特征、阵列命令的基础操作逻辑。从实际应用场景来看，这类基础计时结构的设计逻辑可延伸至工业设备计时模块、民用计时器具、教学演示教具等多个领域，小到桌面摆件的计时组件，大到设备面板的嵌入式计时单元，核心的指针同轴传动、刻度均匀分度逻辑是共通的。

设计这类结构时，首先要明确核心功能是通过两根同轴指针的转动实现时间指示，因此首先要确定表盘的基准轮廓，采用正圆形作为表盘主体，能够保证刻度分布的均匀性，也符合人眼读取时间的视觉习惯，避免异形轮廓带来的读数偏差。刻度设计上采用粗短条形刻度替代数字标识，仅在12、3、6、9四个关键点位保留数字标注，既简化了建模流程，也能保证快速读数的辨识度，所有刻度沿表盘圆周做环形阵列，相邻刻度的夹角严格控制在30度，对应每小时的时间间隔，保证分度精度。

指针部分采用差异化的长度与宽度设计，时针更短更宽，分针更长更窄，从视觉上形成明确区分，避免读数时出现指针混淆，两根指针共用中心的回转轴孔，保证转动时的同轴度，避免出现指针偏转卡滞或者不同心导致的刮擦表盘问题。表盘盘面采用平整的平面设计，没有额外的凹凸结构，既降低了加工难度，也能减少指针转动时的干涉风险，外圈设置环形凸边作为表盘的防护边框，能够一定程度上避免盘面被剐蹭，也能提升整体结构的规整度。

从安装边界来看，这类圆盘结构的外径尺寸可根据实际使用场景调整，教学练习版本的尺寸通常控制在100-150mm直径范围，厚度控制在8-12mm，中心轴孔的直径统一采用标准小直径轴的适配尺寸，既可以单独作为桌面摆件使用，也可以嵌入到设备面板、装饰墙面的预留安装位中，安装时仅需固定背部的轴座结构即可，不需要额外的复杂连接结构。

结构设计过程中，需要重点关注指针与表盘盘面的间隙控制，间隙过大会导致指针晃动幅度过大，间隙过小则容易在转动时刮擦盘面涂层，通常将间隙控制在0.5-1mm区间，既能保证转动顺畅，也不会出现明显的视觉缝隙。另外刻度的凸起高度需要控制在0.3-0.5mm，既能够通过触感区分刻度位置，也不会因为凸起过高导致积灰或者清理不便。这类基础结构的建模练习，能够帮助初学者建立公差配合、结构干涉检查的基础意识，理解功能优先的设计原则，不需要多余的装饰结构，所有的外形设计都服务于读数清晰、转动顺畅的核心功能。在实际工业应用中，这类计时结构的材质通常根据使用场景选择，民用场景多采用ABS塑料搭配亚克力表盘，工业场景则会采用金属表盘搭配金属指针，提升耐磨性能与使用寿命，教学练习阶段的建模不需要考虑材质选型，但需要预留出后续材质赋予、渲染调整的结构面，保证不同面的特征独立，方便后续做外观效果的调整。
