三工位同步板条装夹固定夹具结构

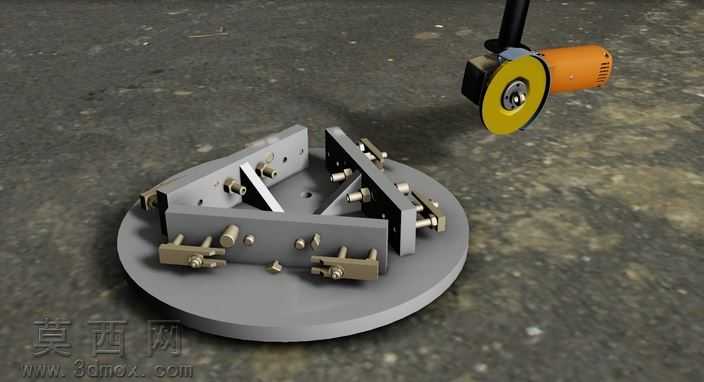

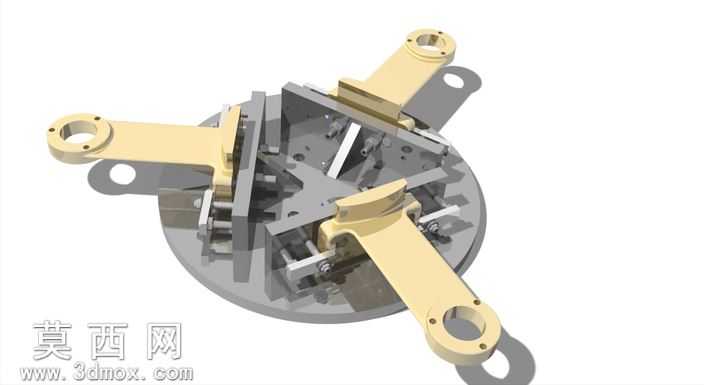

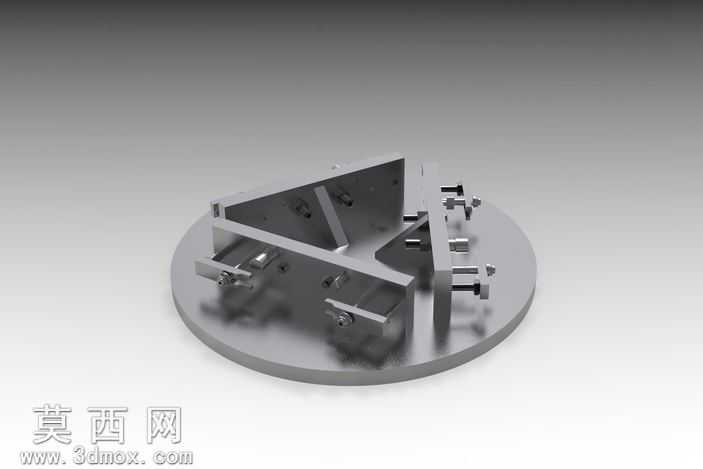

该板条夹具采用三维参数化建模完成整体结构设计，建模过程中先完成圆形基座的基准搭建，以基座中心为原点阵列排布三组独立的装夹执行单元，保证三个工位的装夹动作同步性与定位精度。建模时对每一处配合结构做了公差适配设计，基座内部预留的滑块导槽与夹紧臂的滑动配合面做了等距偏移处理，模拟实际加工后的装配间隙，避免运动干涉。渲染阶段采用差异化材质区分功能部件，基座与内部滑动结构赋予哑光金属灰的铸铁材质，调整粗糙度参数模拟铸件表面的细微磨砂质感，外部三个伸出的夹紧臂赋予暖金色的合金结构钢材质，调高金属反射强度突出加工面的光洁度，转动铰接位置的销轴、紧固件赋予亮面不锈钢材质，通过材质差异清晰区分固定基座、传动结构、执行夹臂三类功能模块。结构设计上采用中心联动的传动逻辑，基座内部的十字形传动滑块同时连接三个夹臂的驱动端，当动力输入时可带动三个夹臂同步绕铰接点转动，实现对板条类工件的多点同步压紧，夹臂末端的压紧面设计有与板条轮廓匹配的定位型面，保证装夹时工件不会发生偏移，夹臂上的安装孔位预留了标准紧固件的装配空间，可适配不同规格的压紧块更换。设计思路围绕板条类工件的加工装夹需求展开，针对传统单工位夹具装夹效率低、多点装夹定位一致性差的问题，采用三工位同步夹紧的结构方案，既可以同时装夹三个板条工件提升加工效率，也可以通过三个夹臂的同步作用力对长条板件实现多点均匀压紧，避免单点位压紧导致的工件变形，整体结构紧凑，圆形基座可直接适配标准回转工作台的安装接口，能够配套加工中心完成板条类零件的多工序加工，建模过程中对所有运动部件做了运动仿真验证，确认夹臂开合行程范围内无结构干涉，传动路径顺畅无卡滞，各受力部件的壁厚设计满足常规机加工装夹的强度要求，不会在夹紧力作用下发生结构形变影响装夹精度。
