立式气动压合工装夹具结构设计

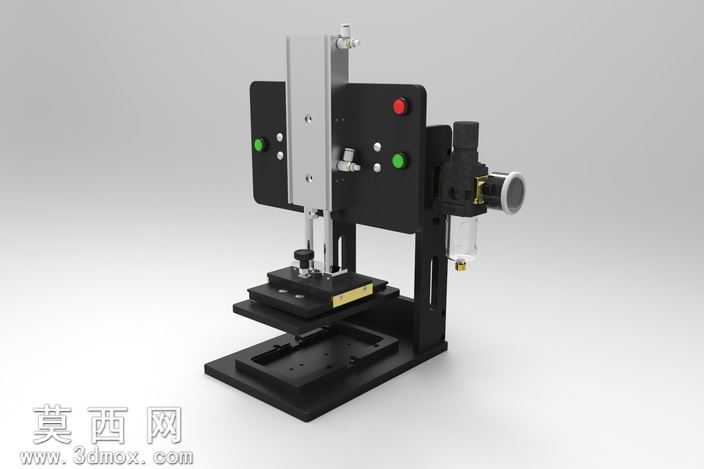

本模型为立式气动压合工装夹具，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械设计公差配合规范，对所有零件进行了全约束装配，完整还原了设备的实际装配关系与运动逻辑。模型整体采用立式框架布局，主体支撑结构选用发黑处理的45号钢材质，渲染阶段为金属结构件赋予了细腻的哑光磨砂金属材质，还原了工业工装表面的喷砂氧化质感，气动管路部分采用半透明工程塑料材质，按钮控件分别使用红、绿高饱和度哑光塑料材质区分功能，底座工作台面赋予了耐磨防滑的硬质阳极氧化铝材质，整体渲染光影柔和，清晰呈现各部件的结构层次与装配间隙。结构设计上，设备集成了气动驱动单元、导向承载单元、控制操作单元与工件定位单元：驱动端采用标准笔型气缸搭配线性导轨导向结构，保证压合动作的垂直精度，避免压头偏载；控制单元集成了启动按钮、急停按钮与气动调压阀，操作面板布局符合人体工学，操作人员可单手完成启停操作；工件定位平台采用快换式模块化设计，可根据不同压合工件更换定位治具，底座预留了标准安装孔位，可直接固定于生产线工作台面。设计过程中优先考虑了工装的通用性与操作安全性，将气动控制元件集中布置于设备侧方，避免压合作业区域的干涉，同时设置了双手启动的安全逻辑预留位，可适配不同产线的安全规范要求，压头行程预留了足够的调节余量，可通过调节气缸限位块适配不同厚度工件的压合作业需求，整体结构紧凑无冗余设计，所有标准件均采用厂商提供的标准三维模型导入，保证模型尺寸与实际采购件完全一致，可直接用于工程图导出与加工生产参考。
